电力配电房无线综合安保系统方案
目 录
2.1 系统概述
2.2 设计原理
2.3 主要设计规范
第五章 安装﹑测试及验收
第六章 项目成功建设的保证措施
第七章 系统的技术支持和售后服务承诺
第八章 附录
附一、公司简介
附二、资质证书
附三、系统设备清单及价格
附四、部份工程案例
众所周知,现代的生活离不开电,电力的稳定输送受各种各样的情况和因素影响,天气、环境、人为破坏、设备老化等等,我们不能阻止天气变化,也不能杜绝设备老化,但我们可以检测监控环境变化、防止人为破坏作出预警措施。从以下方面有确实的需求:
1.农村偏远地区变电设备常遭破坏,变压器、输送线被盗经常发生;即时产生信息报警可减少损失,现场报警也能给破坏分子一定的阻吓作用。
2.城市配电房和开关站遍布城市各个角落,大至片区,小至某一栋大楼,都会要设置配电房或开关站;设备的稳定运行关系到区域内人们的正常工作和生活,出现紧急情况能快速通知工作人员到场解决。
3.机房设备专人定期打扫,维持环境清洁;设备维护也有工作人员定期巡查;对工作人员的工作监督同样非常必要。
4.机房中有烟雾探测、排气扇、防盗报警等设备,这些辅助设备需要在同一个管理平台内设置为联动运行;
5.防盗报警具有多个防区设置,可自由布防撤防,工作人员进出时不至产生报警;报警功能可根据需要扩展;
6.需要联动视频摄像设备,报警产生时能抓拍到人物图像;
电力配电房无线综合安保系统,特别针对城乡变电配电房、配电房等电力设施提出,具有门禁管理、实时监控、保安防盗报警、巡检巡查、环境监测等多种功能,它能方便内部工作人员出入,杜绝无关人员随意进出,并能实现巡检巡查监督工作;同时可以接入多种探测设备,实现防区联动报警功能,并能实现环境变化的监控。系统应用技术特点:
一、射频识别卡(感应卡)
射频识别卡的核心部分是应用当今最先进的微电子技术生产的IC芯片,芯片中内置了全球唯一的ID身份代码。感应识别卡在门禁管理系统中的作用类似传统机械锁中的钥匙,但由于其制作的难度及唯一性,确保了它不能被复制,从而在“钥匙”这个环节避免了所有作弊的可能性。
二、无线综合安保控制系统(前端控制器)
前端控制器是每个门点所有外接设备(如电锁、报警器、传感器、开门按钮等)的中央集中处理器。有权限进出门的感应卡(有效卡)代码存储在中控器数据库中,当前端控制器接收到有效卡号时,自动打开电锁,将开门记录存储并上传到控制中心;当前端控制器检测到电锁通过异常方式打开时,将启动报警并通知监控中心。同时,前端控制器可连接红外对射、烟感、人体感应等传感器及报警器、灭火等输出设备,当检测到配电房被非法入侵或环境异常时,可联动报警并启动相应外接设备。这样,系统不但避免了使用机械锁时对进出情况的无从了解,还能主动防御,对所有异常情况进行警示并及时上报。
三、无线综合安保软件管理平台(管理软件)
管理软件是整个系统的控制中心,前面讲到的有效卡的设置及权限的分配、前端控制器的参数设置等都通过管理软件完成。当更换配电房管理人员或修改工作人员进出权限时,只需在软件修改后下传到相应前端控制器即可,不必像机械锁系统那样担心原来“钥匙”还能开门的问题。管理软件可管理多个前端控制器,各前端控制器的刷卡记录及报警记录都存储在管理软件数据库中,可随时查看各前端控制器所在配电房人员进出情况及安全状况。
四、无线通讯设备
无线通讯设备是管理软件与中控器之间的沟通桥梁,它将管理软件与众多的前端控制器组成对各配电房安全管理的网络。借助成熟且覆盖率极高的移动通讯网络,无线通讯设备以GSM短信的方式或GPRS无线网络进行管理软件及中控器之间的通讯,这样既保证了有效的通讯、很低的通讯成本,同时也方便了系统的联网。在条件许可的地方,也可采用有线网络。但鉴于配电房地点分散及有线联网的不便利性,本方案主要讲述无线联网系统。
谈到无线通讯,人们可能会有认知上的误区,以为无线是指控制器与其周边设备如读卡器、电控锁、检测探头之间无需连线,其实这是不正确的。仅就电控锁供电而言,就必须要有线连接电源供电。另外上述所有设备都安装在门附近,相互连接很简单,传递的信号大多是开关信号,不需采用无线。本方案所述的无线通讯技术是指前端控制器与上位管理计算机的组网方式。通常,门禁系统的组网是采用有线方式的RS-485/422总线,较新的产品使用TCP/IP网络进行联网,这两种方式在配电房管理中显然存在局限性,首先就是通讯线材投资巨大;现在我们提出的无线综合安保系统即是以无线方式将各个前端控制器与上级管理电脑连接起来,组成一个无线传输网络,而这个无线方式利用现成GSM/GPRS通讯网络,通过短信或无线网络来实现传输数据,有手机信号的地方就可以联网通讯。
配电房专用安保系统采用当今最先进的数字电子技术、识别技术、无线通信技术以及网络技术,把智能识别、计算机网络管理、数字监控集于一体的智能门禁,将门禁与防盗管理推向一个新的领域。在本系统方案中,我们将采用前端控制机将各区域(这里主要是配电房门)的进出管理、防盗管理、巡查管理、环境监控进行集中管理和分散处理,我们可将感应卡作为配电房维护人员和巡检人员进出配电房的凭证,可通过电脑生成配电房通道安全方面进出记录报表,并可通过各种防区报警设置,采用无线通讯方式实时传递报警信息,接入环境检测设备联动设备调控配电房温湿度,确保配电房稳定运行。
由于安全性和高效率管理的需要,配电房综合安保系统的设计应遵循下列原则:
配电房综合安保系统的内容应符合实际需要, 建立系统或改造方便简单,使用便捷;软件操作简明容易上手,数据保存移植方便。
由于配电房综合安保系统是一项不间断长期工作的系统,配电房的安全稳定运行更是与人们的生活息息相关,所以系统的稳定性显得尤为重要。要求系统要有一年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。通讯方面,该系统采用的无线联网方式是基于GSM/GPRS移动通讯网络,有手机信号的地方即可保证通讯稳定。
系统安全性
配电房综合安保系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动功能,充分保证使用环境的安全性。
系统可扩展性
配电房综合安保系统的设计与实施考虑到将来可扩展的实际需要, 亦即可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为实际应用的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,设置甚至在工程完成后,这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并免费为相应的应用客户进行免费的软件升级。
系统易维护性
配电房综合安保系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置,前端设备的配置都充分仔细地考虑了系统可靠性,并实施了相应的认证.我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道.整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作.
总而言之,该系统能够更方便、更安全、更可靠地适用配电房的管理和监控。
三、主要设计依据规范
1. 国际综合布线标准 ISO/IEC11801
2.《民用建筑电气设计规范》JGJ/T 16-92
3.《中华人民共和国安全防范行业标准》 GA/T74-94
4.《中华人民共和国公共安全行业标准》 GA/T70-94
5.《监控系统工程技术规范》 GB/50198-94
6.电力行业标准化管理办法
配电房综合安保系统除了通道控制管理、防盗报警功能外,更增加了环境监测和设备联动功能,是无人值守配电房、机房的最佳选择:
1、门禁功能:
1)可管理3万个有效用户;脱机存储10万条事件记录;
2)开门方式:卡,卡或密码,卡加密码三种,定时自动开/关门,遥控开/关门,支持多重身份认证,最多6重;
3)支持wiegand 26/34及密码键盘,支持生物识别接入(指纹、虹膜识别仪);
4)可通过软件远程开门和手机短信开门;
5)可以提高配电房维护效率,管理更加规范有效,实时监控事件,减少维护管理人员负担。
6)一张感应卡可以代替所有的配电房门钥匙,杜绝钥匙管理的混乱;且一张卡片可具有不同的通行权限,持授权卡进入其职责范围内可以进入的配电房。所有的进出情况在电脑里都有记录,便于针对具体事情的发生时间进行查询,落实责任。
7)如果员工的感应卡遗失,可以在系统内即时挂失删除授权,这样即使其他人捡到了该感应卡也无法进入配电房中进行破坏,这样相对与普通机械锁要方便得多,您不必为了安全起见重新换锁,为每个人重新配钥匙。对于辞职或开除、离开的人员感应卡可以回收卡片再加利用,也可删除授权,因为感应卡不可复制,所以也就不用担心离职后的人员再进入配电房有所图谋。
8)特殊情况时可以进行软件强制性操作,可以通过软件的功能强制门关闭,这样即使授权的持卡人员也无法进入,过后,可以通过软件恢复系统正常。
2、防盗报警功能:
1)具有8个基本防区,并可扩展8个;
2)支持软件防区时间表设置,按日循环,支持软件防区联动表设置
3)可根据每路输入接入的不同探测终端定义不同的防区类型
4)支持某防区因探测设备故障产生误报时,临时断开该防区,并中断报警,待故障修复后再恢复正常防区(或其他缘故需临时中断防区设置的情况)
5)可自动布防、远程布撤防、刷卡布撤防、按键布防
6)支持软件编辑的自定义报警内容,可定时发送自检信息至管理手机
7)强大的自我监控能力,防撬报警,220V掉电报警,后备电池低电压报警
3、巡检功能:
1)软件可编辑巡检菜单,下发至前端控制器;
2)巡检人员可通过人机界面实时选择发送巡检情况至管理中心;
3)软件电子地图显示,可实时监控巡检状态;
4)有效监督管理工作人员工作情况,对各项检查任务是否落实到位;
4、环境监控功能:
1)温度、湿度检测,实时显示;
2)可设置温度、湿度上下限,一旦达到限定值会触发报警或启动联动设备调控温湿度;
5、专用综合管理软件
基于Windows的全中文操作系统,界面友好,操作方便简单。
系统扩展性好,具有无线联网和有线联网功能;

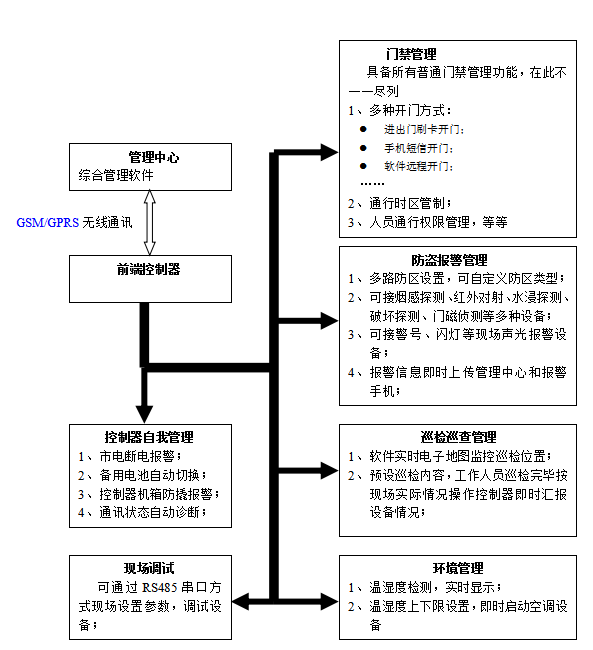

配电房综合安保系统是由门禁、防盗、巡检、环境监控等多种功能结合于一体的智能管理系统:
1.前端控制器:
前端控制器由稳定的开关电源、控制板、短信收发模块三部分组成;控制板可接2个读卡器,8路开关量输入、8路继电器输出、4路AD输入接口;短信收发模块负责与管理中心电脑上安装的无线综合管理软件通讯。
2.无线综合管理软件:
通过电脑对所有单元进行中央管理和监控,进行相应的门禁授权、防区设置、环境监控、巡查设置、信息统计等管理工作。
3.管理中心电脑短信收发模块
负责与各个前端控制器的通讯,是短信发送接收终端。理论上每个短信收发模块都能和N个无线门禁控制器手机号码通讯,但考虑到实际应用操作和系统的稳定性,建议每个短信收发模块管理无线门禁控制器在50台以内;而每台管理电脑可以接多个短信收发模块。
4.手机SIM卡
每个前端控制器需要配备一张手机SIM卡,管理中心短信收发模块同样需要一张手机SIM卡。
5.管理手机与报警手机
系统可以针对每个前端控制器设置除管理中心短信收发模块所有的管理手机卡号外的另4个手机号作为管理手机,以及5个作为处理警情的负责人手机号。管理手机可发送相关指令直接操作无线门禁控制器,报警手机可以即时接收到前端控制器发出的报警信息,即时采取应急措施!
6.门禁周边设备:感应卡、读卡器、电锁、门磁、开门按钮
1)感应卡外形多种多样,可任意选择,卡内芯片写有32位永无重复的代码。当卡片接近读卡器感应区域时,控制器即能通过读卡头读取的卡片上芯片数据作出判断。感应卡操作时无需接触,不会磨损,芯片封装在卡片内,不会被腐蚀,所以经久耐用,能使用10年以上。
2)读卡器是读取感应卡的控制部分。内藏有无线电发射天线,当有感应卡接近时能接收到卡片发送的代码等信息,读卡器分析确认是有效卡后,将代码传送至控制部分。
3)电锁用来取代机械锁,由控制器发送开门信号后,电锁可自动打开。
4)接触检测器用来检测门的开关状态,从而确定门开是否有效或被批准,再由控制器触发报警信号。
5)出门可以设置为按按钮出门。
7.防盗报警周边设备:
探测设备:红外对射、玻璃破碎侦测、烟雾探头、水浸探头、设备位移探测器等;
现场报警设备:警号、闪灯等;
8.温湿度检测探头
前端控制器自带温湿度检测探头,可实时检测测室内环境温度和湿度。
9、巡检巡查
可即时上报设备机房检视情况,为工作监督提供依据。
10、可扩展功能
可扩展视频抓拍、语音提示。
电力配电房无线综合安保系统是软硬件相结合的综合管理系统;系统前端控制器核心控制部分采用高性能的微处理器系统,采用模块化结构设计,具备强大的门禁管制功能,且每个门禁点兼有巡检、巡更签到功能;设有温度、湿度采集端口,可实时检测环境温、湿度;具有八防区的防盗报警功能;对环境变量(如烟感、防漏水、消防、红外防盗等)进行实时监控及联动控制。
管理中心系统软件采用SQL后台数据库,通过GPRS无线网络与各监测点保持实时连接,对前端控制器各输入/输出端口自定义,实时采集各监控点环境变量数据,并通过电子地图实时反馈各点工作状态。是集门禁管理、防盗报警、环境监控及巡更巡检功能于一体的综合安防管理系统。
(1)前端控制器结构
系统结构采用模块化设计,主控、接口板及通讯等部分采用独立模块设计,便于系统维护及功能升级。

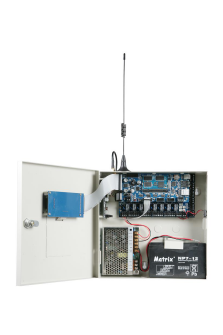

前端控制器
(2)通讯
GPRS无线网络通讯方式,软件支持广域网功能,支持动态域名解析或静态域名。
GSM短信通讯方式,可利用SMS短信传送数据信息。
(3)前端控制器组成
1、核心CPU为32位ARM高档处理器,便于系统升级及功能扩充;内嵌LINUX操作系统,模块化程序设计
2、32M bytes SDRAM,16M bytes Flash存储器
3、人机交互界面友好易用,具有4×8汉字显示LCD,4×4操作键盘。
4、具有4路A/D输入接口
5、具有9路开关量输入,8路继电器输出
6、一个RS232接口
7、一个RS485接口
8、一个TCP/IP网络接口
9、一个GPRS无线网络通讯接口
(4)前端控制器功能
1、实时检测温、度,并在显示屏上实时显示以及阀值报警。
2、支持8路可自定义防区输入,最大可扩展为12路。每个防区可单独布/撤防。可配接各种防盗、防火探头及紧急开关。所有防区输入都支持防短路、断路功能,避免人为破坏。
3、8路输出,可通过上位机软件灵活配置。
4、可通过上位机软件布/撤防、手动按键布/撤防。同时支持刷卡进门自动撤防,按钮出门和刷卡出门自动布防功能。
5、兼容多种品牌读卡器:wiegand 26/34及密码键盘(含指纹读卡器)。
6、多种开门方式:卡、卡或密码、卡加密码及最多6种权限组合认证。
7、控制器授权用户容量3万,事件记录容量 10万:正常刷卡事件、异常刷卡事件、 多种报警事件(门开延时、门无故开启、胁迫、防撬、断电等)。
8、强大的自我监控能力,防撬报警,220V掉电报警,后备电池低电压报警。
9、硬件抗干扰能力强,可靠性高。内置硬件看门狗,杜绝死机;所有输入、输出端子均带有电压动态保护,所有继电器输出端子均带有瞬间过压保护;电源输入具有过流、过压、反压保护;通信端口具有瞬间过压保护。
