各配电室的布置及高低压母线桥架的做法
各配电室的布置
各配电室的布置
1>高压室
①带可燃性油的高压配电装置，宜装设单独配电室；10(6)kV高压开关柜数量为6台以下时，可与低压配电屏设同一房间。
②高压配电室宜预留开关柜备用位置。
③室内外配电装置的最小电气安全净距（括号内适用于室外）。

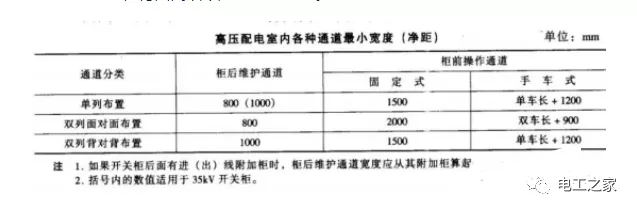

④高压配电室内各种通道的宽度见下表，高压开关柜靠墙布置时，侧面离墙不应小于200mm，背面离墙不应小于50mm。
⑤长度大于7m设两个出口，并布置在两端，长度大于60m时，宜增添一个出口；配电装置的长度大于6m时，柜后通道应为两个出口。
⑥配电室裸带电部分上方不应布置灯具，必须布置时，水平净距应大于1m，不得采用吊链或软线。
2>低压室
①配电室长度超过7m，应设两个出口，并在两端，成排布置的低压配电屏超过6m时，屏后应设两个出口，两个出口间距超过15m时应增加出口。
②低压配电室内各种通道最小宽度见下表：
③低压配电室兼任值班室时，配电屏正面距墙不宜小于3m。
④ 低压配电室的高度应和变压器室综合考虑，一般与抬高地坪变压器室相邻时，其高度为4~4.5m；与不抬高地坪变压器室相邻时，高度为3.5~4m，配电室为电缆进线时，高度可以为3m。
3>变压器室
①变压器外壳与变压器墙壁和门的最小净距；

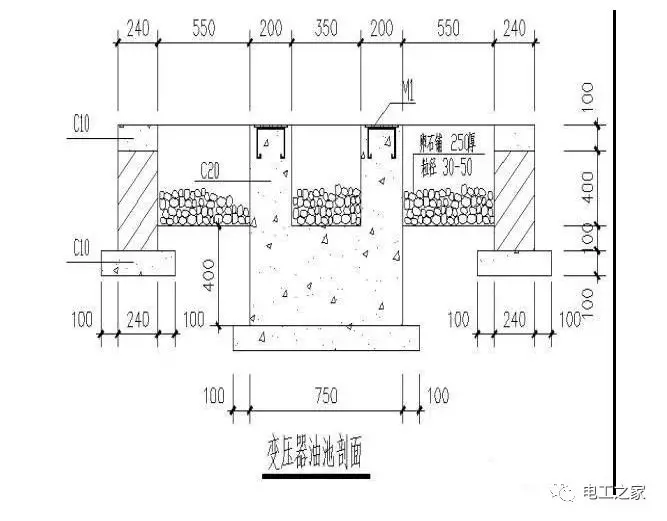

②多台干式变压器布置在同一房间内时，变压器防护外壳间的净距见下表：③可燃性油浸变压器，应设置容量为 100%变压器油量的挡油设施，或设置容量为 20% 变压器油量的挡油池；
④变压器室的大门一般按变压器外形尺寸加0.5m。当一扇门的宽度为1.5m及以上时，应大门上开0.8m、1.8m的小门。
高低压母线桥架的做法

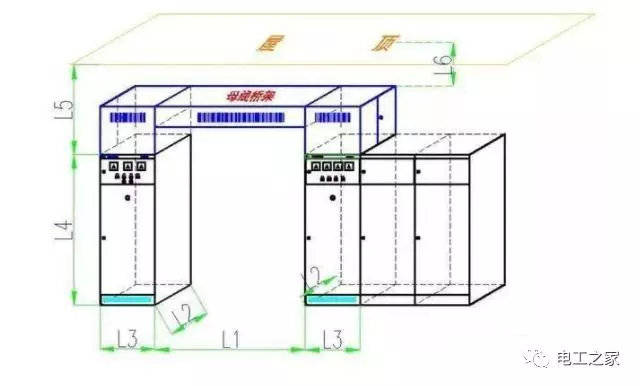

①单排开关柜中间断开时（因安全间距需要），或双排开关柜有母联时；变压器与进线柜间母排连接 ，一般用母线桥的方式
②注意母线桥的高度（底）应略高于开关柜安装后的高度，并且留出检修维护空间，
③母线桥比较适用于开关柜顶置母线，
④注意母线桥中母线的安装固定，须注意稳定方面，毕竟它是非标加工产品，不注意的话容易出质量问题；
⑤最后，对于抽出式开关柜，标准系列的框架配件有一定的机械强度限制，母线桥如果过重时，需要加强柜体支撑力，同时，母线桥也不宜过长，否则容易变形。
