【项目环境】
电表分散式安装在4台变压器侧（4台变压器分布在地下室两个抄表点）
【项目需求】
楼宇地下室远程自动抄表方案
【方案介绍】
架构网络与平台以实现数据采集、存储、统计、分析、发布及安全管理，建立可靠、高效的远程自动抄表系统。
【功能介绍】
1.系统管理：用户根据用户账号及密码登陆、退出系统，进行功能操作。
2.用户管理：对系统内用户建档，远程对用户进行新建、查询、删除、修改等操作。
3.抄表管理:系统可定时和随时抄录数据。可以抄读用电表使用当前、月冻结数据。
4. 用电数据报表分析：开户查询、实时用电数据查询、历史数据查询等。
5.采集服务：定时采集（定时巡测）、随机采集、事件响应。

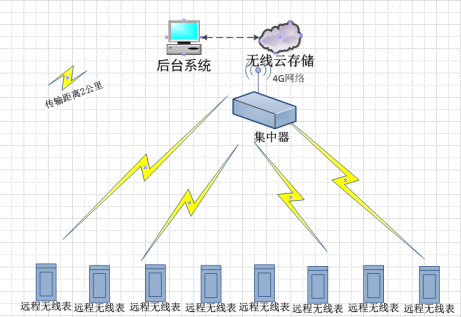

【总体架构】
A、主站系统与集中器之间采用4G联接方式。后台管理平台汇总数据并进行处理。
B、三相电能表内置LORA无线通讯模块与集中器之间采用短距离无线方式传输。
【方案设计原则】
1、实时性：抄表数据返回时长小于10秒、数据保存响应时长小于0.5秒；
2、可靠性：系统服务程序自动运行机制，服务器断电服务器关机重启后能马上恢复系统运行；
3、扩展性：系统进行模块化设计，扩展业务不影响原有业务正常运作。提供外部数据接口，作为外部系统扩展；
4、可维护性：提供自动升级程序，保证便于程序更新；
5、界面友好性：充分结合用户的需求，以及利用美工对界面进行设计。使用户界面美观，易用，可通过手机和电脑查询用电情况。
【方案特点】
1.实时数据采集自动传输。
2.采用LORA无线方式转输，可靠性强。
3.免除布管拉线，不破坏原有建筑，方便工程安装。
4.关联打印机设备，实现数据打印需求。
5.数据导出功能，方便存储管理。
6.易管理免维护，运维便捷。
楼宇地下室远程自动抄表方案
报价单
序号 | 设备名称 | 数量 | 单位 | 单价（元） | 总价（元） | 备注 | |
1 | 硬件部分 | ||||||
1.1 | 三相四线电能表 DTZY1823 10(60)A 3*220/380V | 60 | 台 |
| 白色壁挂式，不带继电器,带上行模块 | ||
1.2 | 智能能源管理终端 | 2 | 套 | 导轨式，简易型1路RS485口，内置4G流量卡，包年流量费。 | |||
2 | 软件部分 | ||||||
2.1 | 系统服务 | 1 | 项 | 不包含与其他软件接口调试服务费，如对功能扩展另行计费，包含云服务器软件。 | |||
方案总价 | |||||||
小计 | 报价不含施工费 | ||||||
深圳市智源光通讯技术有限公司
2019.11.11
