【项目内容及需求】
酒店式公寓3-18层,每层电表井电表箱内安装单相表12只,预估单相电子式电能表192只
【方案介绍】
<采集方式>485通讯方式(485通讯线直联方式)
<方案构成>单相智能费控表+485采集器+485集中器+系统软件
<运行支持>具备本地服务器或云端服务器

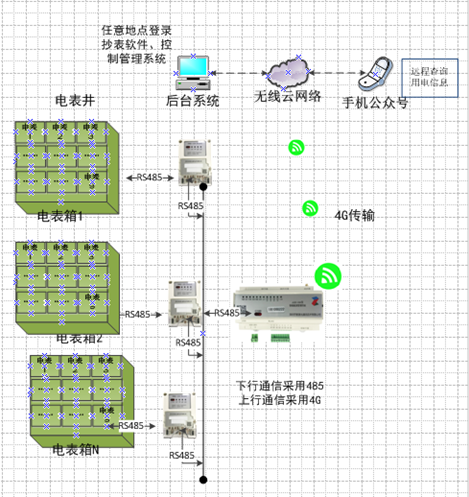

<运行原理图>
<方案说明>
①项目地3-18楼电井每层电表箱采用485通讯方式手拉手接入12只单相电能表并接入1只485采集器,单只485采集器限额采集30只电表。
②485采集总线接入一只集中器,集中器下行与采集器通过485通讯,上行与服务器通过4G流量传输数据。
③服务器(云端服务器)收集、汇总数据,管理人员在任意地点通过软件账号密码登录管理远程抄表系统。
④用电用户可通过个人的单一账号登录手机公众号查看个人用电数据并完成自动缴费、合闸。
【方案特点】
①采用单相智能费控电能表,表内内置开关,满足远程阀控功能,欠费拉闸断电、缴费成功合闸送电。
②满足智能化管理需求,一体式远程自动管理,免人工维护,系统可自行运行抄表、充值、计费、扣款、余额提醒、欠费拉闸、缴费合闸。
③数据贮存在服务器,能够随时随地操作登录管理账户,不受地域限制,不限距离,避免单一抄表电脑损坏造成的数据丢失。
④电表管理控制功能,异常数据分析,排查电表是否正常计量。
⑤手机公众号同步查询数据,实时管理数据。

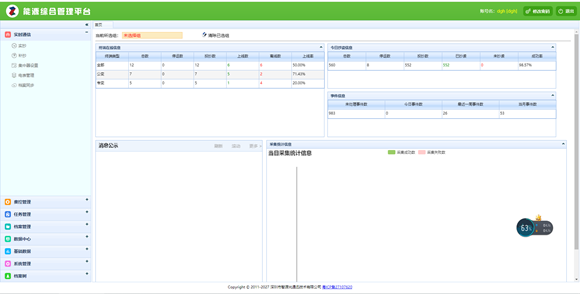

【抄表界面展示-网络远程版】

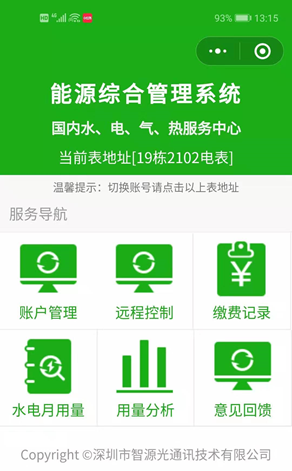

手机查询界面
【运行支持】
【设备清单】
名称/型号/规格 | 数量 | 单位 | 备注 |
单相远程智能费控电能表DDZY1823 220V 5(80)A | 192 | 只 | 带内置开关适用于满足系统拉合闸功能 |
485采集器 | 9 | 只 | 一只采集器通过485通讯线最多可接入30只电表 |
集中器 | 1 | 只 | 每只集中器限额抄收电表200只 |
4G流量费(集中器) | 1 | 张 | 每一只集中器安装一只SIM卡,移动4G流量包年,每只60元每年。3年起收。 |
系统软件费 | 1 | 套 | 网络版软件使用费用 |
调试费 | 192 | 户 | 软件安装、培训、使用费用 |
