    RS485搭配微功率实现无线远程智能抄表方案

    【项目内容及需求】

    远程自动抄表

    【方案通讯方式】

    • 485方案
    • 微功率无线方案

    <运行要求>

    1.安装电表为电子式电能表并具备485通讯接口,满足DL/T645通信规约。

    2.管理中心备有用于抄表管理的电脑,电脑需开通网络服务并建议24小时开机。

    *手机公众号查询使用我公司提供的公众号,客户需求用自主公众号查询需另行支付技术服务费并自主开通公众号及承担相应公众号运行费用。

    <远程自动抄表方案运行原理图>

    485方案如下:

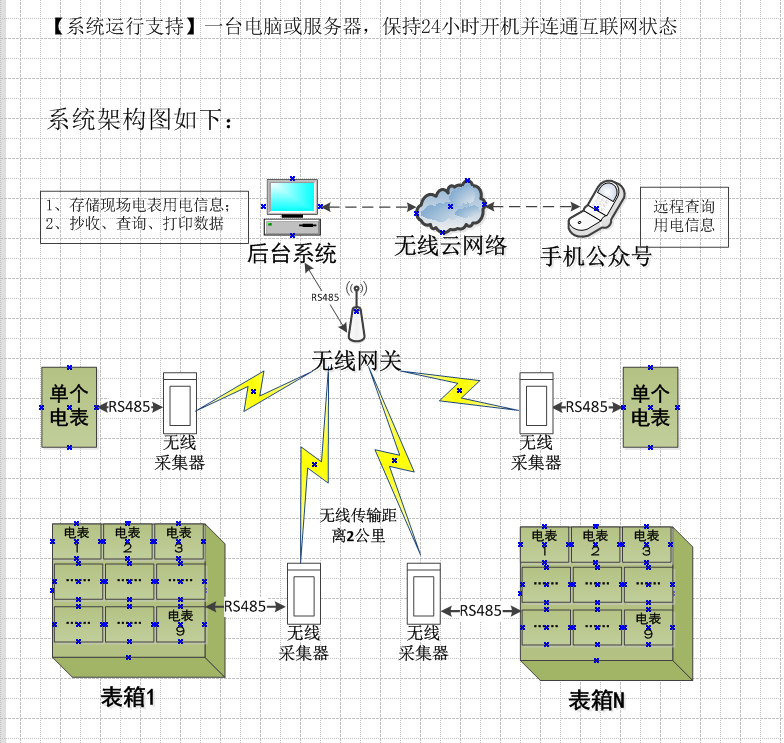

    微功率无线方案

    优点:1.施工成本低

          2.同485方案相比,不需要接上行的485线。可通过微功率无线传输。

    缺点:1.电脑需24小时开机并保持网络畅通,以保证用户手机在线查询。

          2.正常情况通讯范围2公里内。某些项目地遮挡会造成信号不稳定。(这种情况比较少,通常用户会担心)


    <方案说明>

    ①电表井内电表与采集器之间通过485方式联接,单只采集器限额采集30只电表。

    ②采集器通过(微功率无线方式/485方式)反馈数据到(集中器/云端服务器/后台主机)抄表软件上汇总管理。

    ③只要抄表机开机,会循环对电表抄读,成功抄读电表会记录抄表时间,并自动存档。

    方案条件满足数据访问时,手机与电脑可以同步操作,用户可在手机微信公众号上直接查询用电情况。

    【本方案特点】

    ①满足远程抄表要求,实现台区远程自动管理。

    ② 采用微功率无线方式转输,节约施工辅材成本。

    ③实时数据采集自动传输、自动汇总、一键导出、方便数据管理,关联打印机设备,实现数据打印需求。

    ④ 双渠道查询信息,电脑、手机同步工作,通用智能。

    ⑤易管理免维护。低成本、易采购、易更换。操作平台不受厂家及型号、功能限制。

    【抄表界面展示】

    【推荐使用电能表】

    <电子式单相485电能表>  DDS22型单相电子式电能表是采用先进的低功耗的集成电路技术和SMT工艺设计制造的新型电能表,采用大屏幕汉字LCD显示,具有红外和RS485通信接口功能。具有测量精度高、稳定性好、宽量程、可靠性高、防窃电、安装方便等显著优点。是居民家庭用户首选的理想产品。

    该表其性能指标符合GB/T17215-2002标准中对单相电能表的要求。具有红外和RS485通信接口功能。其性能指标符合DL/T645-1997《多功能电能表通信规约》电力行业标准对多功能电能表的各项技术要求。可实现远程编程及抄表。

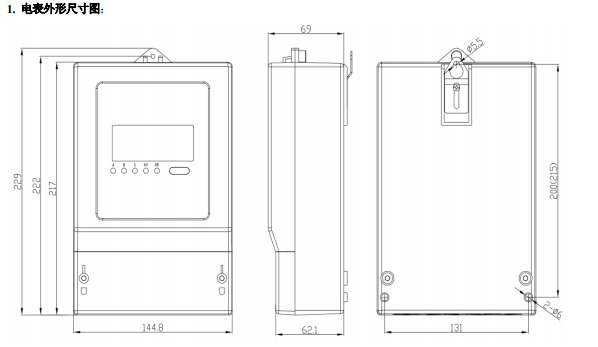

    (电表外形尺寸图)

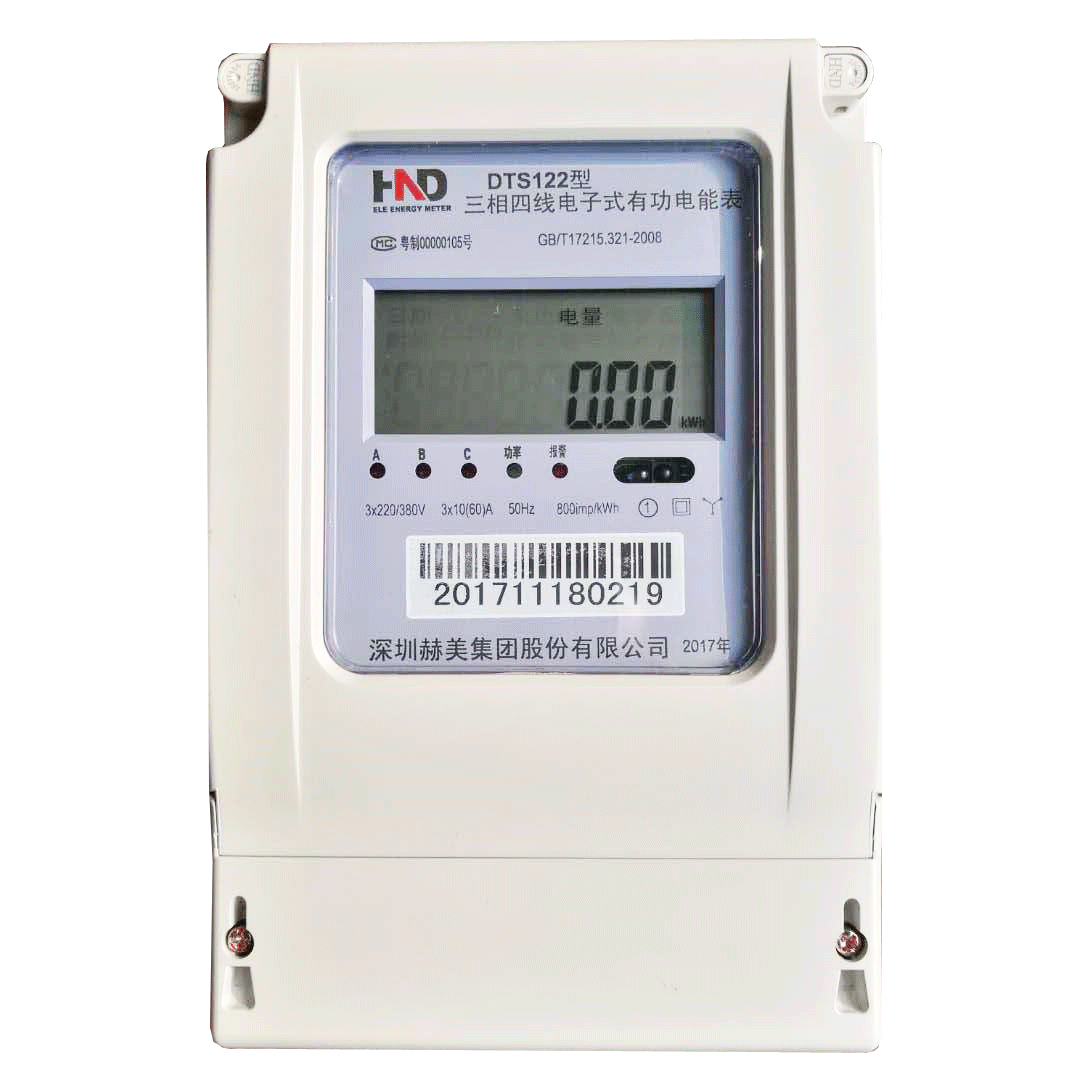

    <电子式三相有功电能表>

    DSTS122型三相全电子式有功电能表采用当今先进的电能表专用集成电路、永久保存信息的不挥发性存储器、宽温汉字液晶显示等技术并采用当代SMT电子装联新工艺设计、制造的,供计量额定频率为50Hz三相电网中的交流有功电能表。

    该表具有红外通讯口、RS485接口, RS485接口可对电表进行编程及电表数据抄收,其通讯规约符合部颁DL/T645-1997规约的要求,且兼容DL/T645-2007规约。

    该表采用多种软、硬件抗干扰措施,保证了电表的可靠运行,是目前提供给电力部门为实现准确计量并满足电力管理自动化而选用的三相有功电能表。

    (电表外形尺寸图)
