HTC-NR系列常规型智能电容器

在线咨询

客服电话 0755-86546001

一、安全使用注意事项

在安装、保养和使用我公司低压智能电力电容器时，请仔细阅读这些说明内容并谨慎操作，以便能够充分利用电容器的功能，延长本机的使用寿命。对因使用不当造成的损失，本公司不承担责任。

1、请勿撞击！

2、电源线的规格应满足用电负荷的要求，30kvar 及以上容量的电容器使用16 mm²截面积的多芯铜导线。请正确连接 A、B、C 相，外壳应可靠接地。

3、在保养电容器之前，请把电容器开关全部退掉。

4、电容器正常运行期间，如果外壳没有可靠接地，电容器本体可能带电，请勿触摸电容器金属部分，否则有触电可能。

二、产品概述

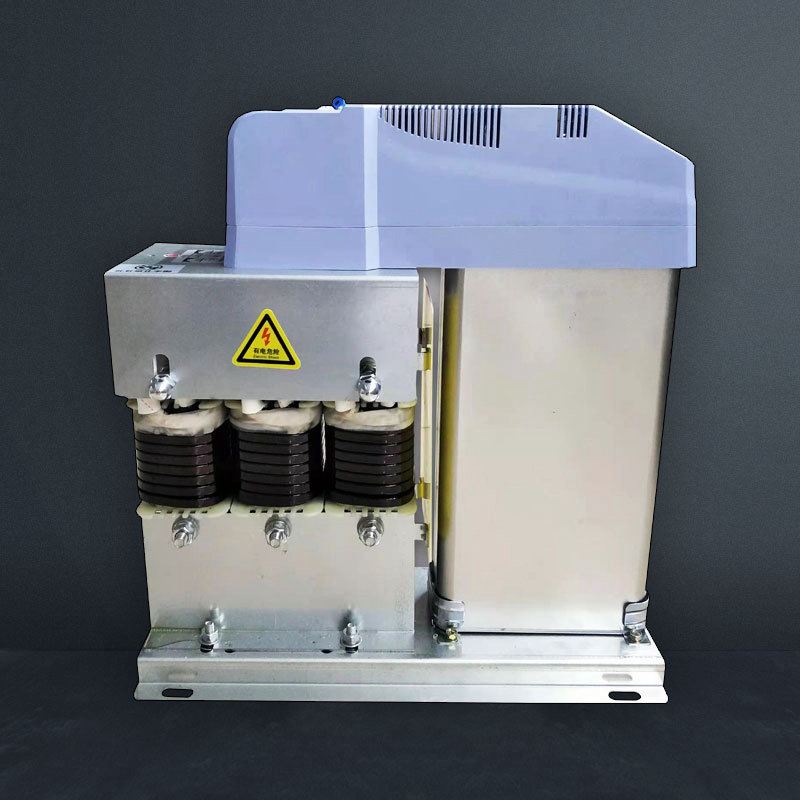

HTC-NR系列智能低压电容器是以二组(△型)或一组(Y型)低压电力电容器为主体，集成了现代测控、电力电子、网络通讯、自动化控制等先进技术，替代传统的由控制器、熔丝、复合开关或机械式接触器、热继电器、低压电容器、指示灯等分离器件在柜内用导线连接而组成的成套无功补偿装置。由它组成的低压无功补偿装置具有补偿方式灵活、补偿效果好、装置体积小、功耗低、安装维护方便、使用寿命长、保护功能强、可靠性高等特点，并真正做到过零投切，满足用户对设备的实际需求，适应了现代电网对无功补偿设备的更高要求。

广泛应用于电力，石油、冶金、煤炭、化工、港口、城市和农村电网等领域。

三、产品主要技术参数

■环境条件

运输存储温度：-25℃～55℃

极限工作温度：（电容温度极限）

相对湿度：20% ～ 90%

海拔高度：≤2000m

其他条件：安装地点无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无较强的振动和冲击，无严重霉菌存在。

■电源条件

工作电压：共补 380V AC，分补 230V AC

电压偏差：±20%

工作频率：50±1.5Hz

电压谐波：电压总畸变率不大于5%

功率消耗：≤2W

■无功补偿参数

无功补偿误差：≤最小电容器容量的50%

投切间隔时间：60s（可设）

联机数量：每组不超过128台

■机械参数

外形尺寸（长*宽*高）：380*80*295mm（三相补偿）

380*80*300mm（分相补偿）

固定孔间距（长*宽）：360*50mm

智能电容安装间距：≥50mm

重量：6.5kg

四、产品型号说明

产品型号：HTC-NR X / XXX - X+X，说明如图2-1-1 所示：

HTC-NR X/ XXX - X+X

第二组电容器容量（kvar）

第一组电容器容量（kvar）

电容器额定电压（V）

补偿方式： G（共补“ ”）， F（分补“ Y”）

产品型号

公司名称
