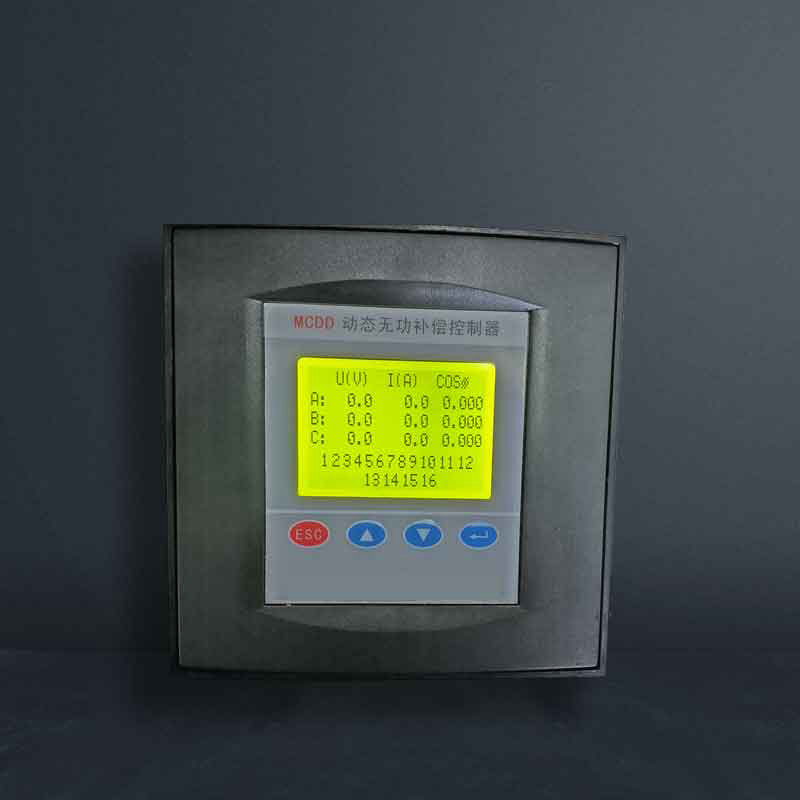

WCDD动态无功补偿控制器

一、概述

WCDD动态无功补偿控制器，以数字信号处理器DSP为核心，采用交流取样，是集数据采集、通讯、无功补偿、电网参数分析等功能于体的新型配电测控设备。可实时显示测量数据、开出量状态、实时波形、和系统参数等，并采用多种通信接口，标准IEC-101,IEC-103, Modbus等规约，方便就地/远方控制。该装置适用于交流0.4kV、50Hz低压配电系统的监测及无功补偿控制。

二、产品种类

普通型：嵌入式、壁挂式

快速响应型(嵌入式):快速动态实现无功补偿功能，所有出口均在10ms内完成。

三、基本功能

1.1数据采集

▲三相电压/电流/功率因数▲停电时刻/来电时刻 ▲有功功率/无功功率

▲累计停电时间▲有功电量/无功电量频率 ▲电压超上、下限

▲谐波电压/谐波电流 ▲日电压/电流最大、最小值 ▲谐波分析至21次▲数据存储为3个

1.2数据通讯

▲具有RS232/RS485通讯接口；可采用现场通讯或远程通讯。▲可实现实时召唤，响应预置参数的修改及远程控制。

1.3数据管理

▲基于 WINDOWS操作平台，数据自动生成各种报表、曲线及棒图。

1.4运行保护

▲当电网某相电压过压、欠压及谐波超限时逐一切除补偿电容器。

▲当电网缺相时快速切除补偿电容器，同时报警信号输出。

▲每次通电，测控终端进行自检并复归输出回路，使输出回路处于断开状态。

1.5显示采用128×64背光液晶显示器、实时显示电网有关参数、直观显示预置参数。

三、使用条件

▲空气温度：空气温度不高于+55℃,不低于-25℃

▲大气祭件：空气湿度在20℃时不超过90%,在温度较低时，允许有较高的相对湿度。

▲海拔高度：不超过2000m。环境条件：周围介质无爆炸危险、无足以损坏绝缭及腐蚀金属的气体，无导电尘埃。

四、技术参数

1、基本参数

电源电压：AC220V±20%

电源频率：50Hz±5

取样电压：AC 220±20%

取样电流：0~5A

本机功耗：≤15W

2、控制参数

电容禁投门限值：100mA门限系数：0.6~1.6;过压保护：240~260V;

欠压保护：180~150谐波电压超限：5.0%~20.0%;零序电流超限：5.0%^60.0%

投切延时：动态20^500ms/静态1~100s;输出接点：12路12×DC12V×60mA

3、测量精度

电压：±0.2% 电流：±0.2% 频率：±1.0% 有功功率：±0.5%

无功功率：±0.5%有功电度：±1.0%无功电度：1.0%

4、通讯

物理接口：RS232/485 通讯规约：101、DNP3.0、 Polling

波特率：1200Zps，2400Zps，4800Zps，9600Zps，19200Zps可选。

5、远程数据采集及监控方式：远传通道/电话线/Rs485/无线光纤/GPRS

6、其他

整机性能：符合叭L/Ⅰ721-2000抗干扰性能：符合Gz/T15153.1-1998

外形尺寸：壁挂式：145×234× 嵌入式：A型：138×138×100Z型：138×138×100
