红星美凯龙电表远程自动抄表预付费方案
商业综合体电表远程抄表预付费方案
【项目需求】
手机交电费,远程自动抄表预付费,手机电脑查看用电及缴费情况,可以远程断电。
【方案介绍】
架构网络与平台以实现数据采集、存储、统计、分析、发布及安全管理,建立可靠、高效的远程自动抄表和预付费系统。
【功能介绍】
1.系统管理:用户根据用户账号及密码登陆、退出系统,进行功能操作。
2.用户管理:对系统内用户建档,远程对用户进行新建、查询、删除、修改等操作。
3.抄表管理:系统可定时和随时抄录数据。可以抄读用电表使用当前、月冻结数据。
4. 用电数据报表分析:开户查询、购电查询、历史购电记录查询。系统采集回来或人工实时抄读的历史用电数据查询。
5.采集服务:定时采集(定时巡测)、随机采集、事件响应。

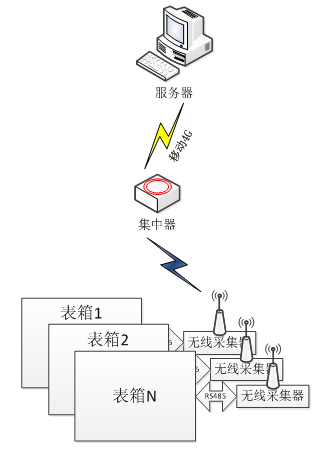

【总体架构】
A、主站系统与集中器之间采用4G联接方式。
B、采集器与集中器之间采用短距离无线方式传输。
C、有表箱的电表通过RS485与采集器连接后通过无线与集中器连接;
集中器与后台之间采用4G传输,后台管理平台汇总数据并进行处理。
【方案设计原则】
1、实时性:抄表数据返回时长小于10秒、数据保存响应时长小于0.5秒;
2、可靠性:系统服务程序自动运行机制,服务器断电服务器关机重启后能马上恢复系统运行;
3、扩展性:系统进行模块化设计,扩展业务不影响原有业务正常运作。提供外部数据接口,作为外部系统扩展;
4、可维护性:提供自动升级程序,保证便于程序更新;
5、界面友好性:充分结合用户的需求,以及利用美工对界面进行设计。使用户界面美观,易用,可通过手机和电脑查询用电情况。
【方案特点】
1.实时数据采集自动传输。
2.采用LORA无线方式转输,可靠性强。
3.免除布管拉线,不破坏原有建筑,方便工程安装。
4.关联打印机设备,实现数据打印需求。
5.数据导出功能,方便存储管理。
6.易管理免维护。电表只需具有485通讯接口即可,低成本、易采购、易更换。
报价单
序号 | 设备名称 | 数量 | 单位 | 单价(元) | 总价(元) | 备注 | |
1 | 硬件部分 | ||||||
1.1 | 专用集中器 | 1 | 台 |
| 4G通讯 | ||
1.2 | 三相预付费表(1.5-6A) | N | 只 | 需接断路器实现跳闸 | |||
1.3 | 三相预付费表(80A) | N | 只 | 内置开关 | |||
1.4 | 单相表 | N | 只 | 内置开关 | |||
1.5 | 外置断路器 | 台 | 根据电流规格再报价。 | ||||
1.6 | 无线采集器 | 只 | |||||
2 | 软件部分 | ||||||
2.1 | 系统服务 | 1 | 项 | 不包含与其他软件接口调试服务费,如对功能扩展另行计费,包含云服务器软件。 | |||
2.2 | 短信服务费 | 项 | 给用户发通知等 | ||||
3 | 工程服务费 | ||||||
3.1 | 单相表安装调试费 | N | 元/户 |
| 包含RS485线辅材及电源线 | ||
3.2 | 三相表1.5(6)A安装调试费 | N | 元/户 | 包含RS485线辅材,箱体改造及安装外置断路器费用,外置箱体费用另计 | |||
3.3 | 三相表80A安装调试费 | N | 元/户 | 包含RS485线辅材及电源线 | |||
3.4 | 外置断路器箱体 | N | 个 | 可以安装一个断路器(铁喷漆) | |||
3.5 | 运行维护 | N | 元/户/年 |
| 5年起收,硬件3年内免费维修,3年后成本维修。包含手机卡流量费和服务器租赁费。上门维修服务费500元/次(首年免费) |
现场电表少,建议不单独搭服务器,统一采用智源光云服务器,缴费通过到物业交现金或者微信、支付宝转账方式,然后管理处在系统里对电表进行充值。
深圳市智源光通讯技术有限公司
2019.11.6
