水电一体远程智能抄表方案
【项目情况】
一区1-6栋,二区1-3栋
水表总计1417只,电表总计579只
电表、水表集中安装
【项目需求】
商铺水电一体远程智能预付费抄表(欠费停电,水不停)、住宅只抄表。
【方案介绍】
架构网络与平台以实现数据采集、存储、统计、分析、发布及安全管理,建立可靠、高效的远程自动抄表系统。
【功能介绍】
1.系统管理:用户根据用户账号及密码登陆、退出系统,进行功能操作。
2.用户管理:对系统内用户建档,远程对用户进行新建、查询、删除、修改等操作。
3.抄表管理:系统可定时和随时抄录数据。可以抄读水、电表使用当前、月冻结数据。
4. 用电数据报表分析:开户查询、购电查询、历史购电记录查询。系统采集回来或人工实时抄读的历史用电数据查询。
5.采集服务:定时采集(定时巡测)、随机采集、事件响应。
A-485通讯方案

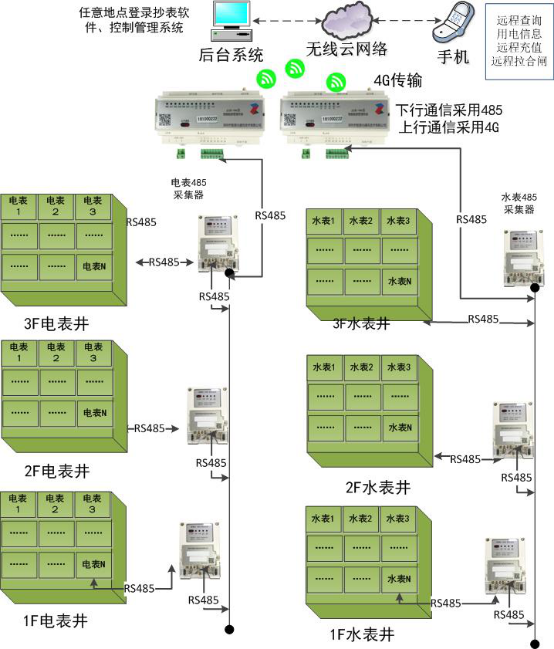

【运行架构图】
【方案特点】
①采用485通讯方式,运行稳定可靠,免维护。
②水电一体式自动抄表,节约人工,满足智能化管理需求。
③远程自动抄读数据,手机同步查询,实时关注能耗情况。
④同一用户水电共享同一账户,用户手机端查询用电用水情况,欠费短信提醒功能,水电账户欠费后拉电表闸,缴费成功后远程合闸。(水表使用普通光电直读远程水表,水表不拉闸)
⑤PC端与手机端同步操作。用户自主查询、充值、缴费合闸,减免物业管理人员工作量,提高效率。
【方案缺点】
485方案中间过程需要通过485线对电表和采集器进行连接,有一定施工强度。
【方案详解】
①电表内置开关,采用485通讯方式联接,单只485采集器接入电表限额为30只。
②水表通过485方式连接水表485采集器,水表采集器内置电源,互联水表对数据进行抄读,单只水表采集器接入水表限额为30只。
③集中器下行采用485通讯方式与水电表采集器通讯抄读数据。集中器内置4G模块,上行通讯采用4G流量与服务器进行通讯。
④数据汇总于服务器数据库内,用户可以任意地点由连网电脑登录平台软件管理数据。
【运行支持】
名称 | 数量 | 用途 | 解决办法 |
服务器一台 | 1 | 存储数据、支持上传和下发汇总等。 | 1.甲方可自备。 2.租用我公司云端服务器 |
开通微信公众号 | 甲方需自行申请微信公众号,用于收款 | 公众号年审费用约300元 | |
购买云短信 | 用于支持软件发送短信提醒用户的水电账户余额提醒 | 云短信套餐可以各大平台自选 |
【报价表】
单位:元
硬件报价表明细 | ||||||
名称 | 规格/型号 | 数量 | 单位 | 单价 | 总价 | 备注 |
单相电子式电能表 | DDZY1823 5(60)A | 461 | 只 | (内置开关) | ||
三相智能费控表 | DTZY1823 5(80)A | 118 | 只 | (内置开关) | ||
电子式光电直读远传水表 | DN25 | 1370 | 只 | 铁壳,丝扣连接 含接管螺母 | ||
电子式光电直读远传水表 | DN40 | 4 | 只 | 铁壳,丝扣连接 含接管螺母 | ||
电子式光电直读远传水表 | DN50 | 43 | 只 | 铁壳,法兰连接 不含法兰片 | ||
电表采集器(485方案) | 20 | 只 | 预估 | |||
水表采集器(485方案) | 48 | 只 | 预估 | |||
集中器 | JLEB1-04A | 11 | 套 | 预估 | ||
4G卡流量年费 | 11*5年 | 张 | 每卡1年60*11*5=3300,预收5年 | |||
软件与调试费报价明细 | ||||||
调试费 | 1996 | 户 | ||||
运行软件费 | 1 | 套 | ||||
合计 | ||||||
备注: 1.报价含运费含税,其中硬件设备开具13%增值税专用发票,软件及调试费开具6%技术服务费增值税专用发票。 2.报价不含电表、水表安装费以及集抄系统施工费。 3.采集器需在水电表安装位置旁留位安装,集中器需自购集中器外箱。 |
