运营商移动、联通、电信远程抄表方案

编制单位：深圳市智源光通信技术有限公司

编制日期：2019年4月3日

1、概述

基站抄表平台具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。该平台采用先进的无线网络数据传输技术，对用户能耗及设备安全状况进行实时采集及告警，实现数据的集中存储和统一管理，极大地提高了工作效率，为管理、统计、分析能源使用情况提供依据。

2、平台简介

2.1平台介绍

基站抄表平台主要面向基站的电能管理。平台规划符合国家电改“管住中间，放开两头”的思路。

基站抄表平台通过采集需求侧和供给侧的数据，结合大数据分析，为客户提供及时、可靠的管理和需求预测功能，是一套以监测、分析为手段面向业务和技术支撑的平台。

2.2平台优势

1） 系统全流程数字化，分层信息呈现机制让管理者、执行者快速准确把握关键信息；

2） 运营商级QOS业务质量技术，保证数据的稳定传输；

3） 多种访问方式，手机、平板APP随时随地协助管理；

4） 系统对用能信息进行统计，支持能耗分析、峰值分析、关联分析、负荷预测；

5） 全套采集解决方案，多频段自由组合，独立不受限制，一次性投入；

6） 系统具备强大的云计算和云储存能力，可以开发大数据分析和挖掘，为用户提供更为精准的业务支撑；

7） 系统云端支持全开放的第三方接口，各种架构和终端体系自适应全支持模式，具备分布式部署和集中部署的运营管理模式；

8） 系统全面的运行、报警数据统计分析和完善的报表功能，提供全面的业务辅助和信息的查询、报表生成和打印输出；

9）系统具备全面的自管理功能，对系统内部设备运行信息管理，运程监测、诊断；

10）系统提供海量的数据存储能力，可根据用户的数据需求对服务器存储空间进行灵活配置；

11）系统通过云端提供的安全认证服务，实现安全的体系构建和隐私保护；

12）系统通过云端服务的提供，让用户的终端页面响应更快捷，服务获得更迅速，入口更多样化，提升服务质量。

基站抄表平台具有通用性好，可靠性高等优点，实时监控用电安全，当发生异常情况时，系统提供及时的报警提醒，通知相关维护人员现场查看、维修，便于维护人员掌握设备状况，制定详细的设备维修计划，减少人力投入，提供工作效率，使得配电室的无人值守真正成为现实，从而提升整个企业的管理水平。

2.3设计标准及规范

《国家机关办公建筑和大型公共建筑分项电能数据采集技术导则》

《国家机关办公建筑和大型公共建筑分项电能数据传输技术导则》

《国家机关办公建筑和大型公共建筑楼宇分项计量设计安装技术导则》

《国家机关办公建筑和大型公共建筑数据中心建设与维护技术导则》

《国家机关办公建筑和大型公共建筑智慧能源管理系统建设、验收与运行管

理规范》

《多功能电能表通信规约》DL/T645-2007

《电能计量装置技术管理规程》DL/T448-2000

《电测量及电能计量装置技术规程》DL/T5137-2001

《低压配电设计规范》GB50053-94

《电气装置安装工程低压电器施工及验收规范》GBJ232-82

《电气装置安装工程电力低压电器施工及验收规范》GB50254-1996

《综合布线工程验收规范》GB50312-2007

及业主提供的设计要求和其它有关国家及地方的现行规程、规范及标准。

3、平台内容

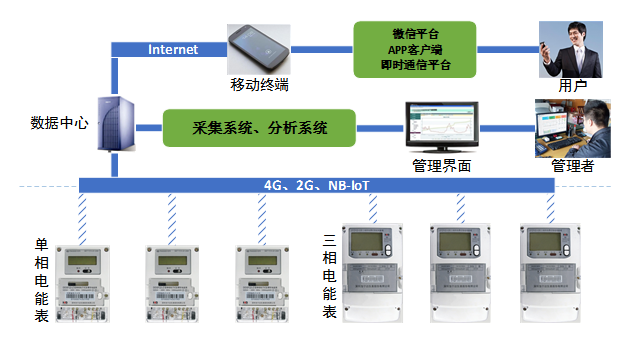

3.1 系统拓扑图

基站抄表平台是一个以数据为基础，以用户为中心的实时系统。它提供实时的电能数据服务、定制化的用户界面，为用户提供实时的多视角丰富的应用。它由硬件系统和软件系统组成，硬件作为平台的支撑，软件作为系统的灵魂，共同为用户提供服务。如下图1：

基站抄表方案

图1拓扑图

3.2 硬件设备

单、三相电表均有可插拔的通讯模块，利用2G、4G、NB-IoT可组成远程抄表、控制功能，可实现对表的远程抄读、设置、控制等管理。

3.2.1单相电能表

DDZY1823型单相费控智能电能表集众多功能于一体，实现了正、反向有功、分时电能计量以及远传实时电压、火线电流、零线电流、有功功率、功率因数等，电能表还具有负荷开关，负荷记录，事件记录，冻结功能，远程管理控制功能。

l规格及技术参数：

²电压及电流参数：

额定工作电压：Un：220V，工作电压范围（80%～115%）Un

单相临界电压：电能表可在60%工作（80%以上通讯，点亮背光、拉合闸可正常工作）。

²准确度等级：2级

²启动电流：≤0.004Ib

²潜动：具有逻辑防潜动功能

²电流规格：1.5(6)A、5(60)A、10(60)A、10(80)A、20(80)A、10(100)A

²电量LCD：显示0~999999.99kWh。

²工作温度范围：-30℃~65℃，极限温度范围：-40℃~70℃，相对湿度≤85%

²净重：＜2.0Kg

²自动抄表功能：每月1日零时冻结

²电池：3.6 V　1.2Ah，不可充环保电池使用寿命大于10年

²时钟精度：在参比温度及工作电压范围内，内部时钟准确度优于0.5s/d

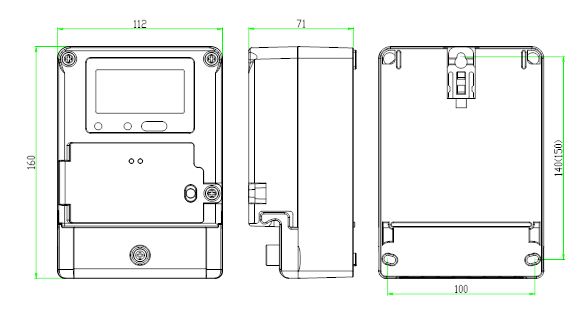

l外形尺寸图：

基站用电表图

3.2.2三相电能表

DT(S)ZY1823型三相电子式费控电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能。超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。以手持电脑为媒介实现用户与供电部门计算机的信息传输。并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

l主要技术参数：

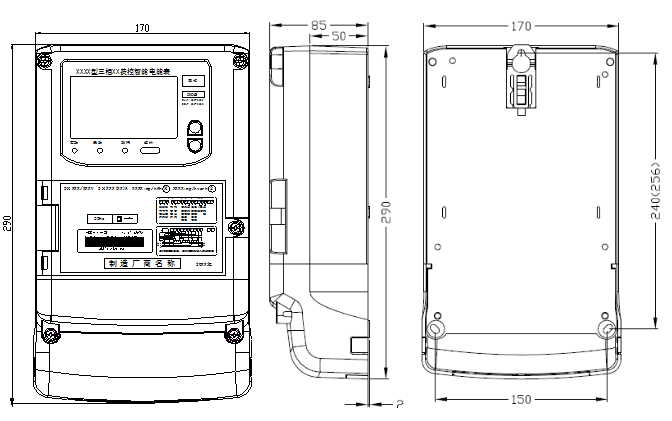

l电能表外形尺寸：

基站用三相表

3.3 软件系统

软件系统包括数据采集软件、电能管理软件和移动端APP。

基站抄表平台采用B/S架构，以数据库服务器、Web服务器、数据处理服务器为支撑，逻辑上进行分层设计，以分布式架构为中心，运行模块化的软件系统。

l软件功能展示

基站抄表平台系统软件功能列表

l系统界面展示：

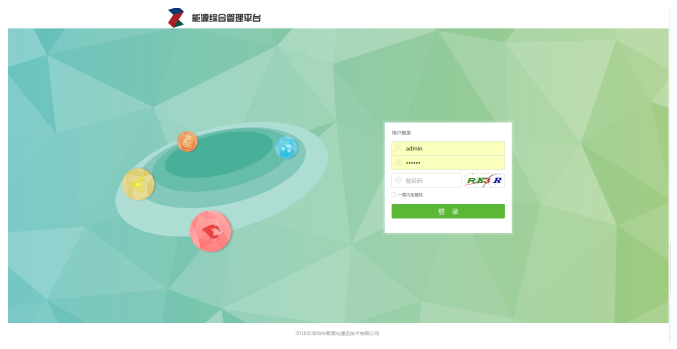

²登录界面

基站抄表系统

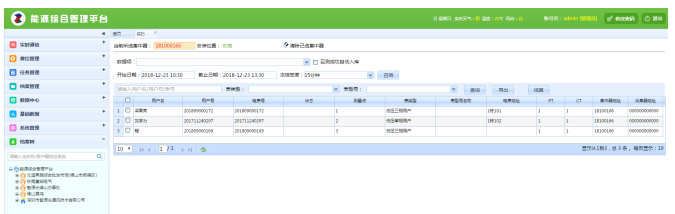

²实抄

基站抄表

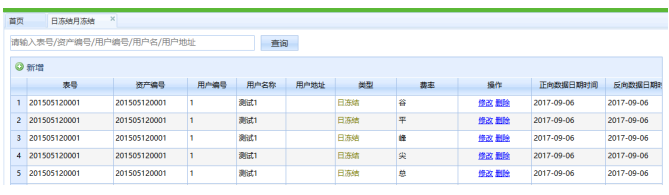

²冻结数据

基站远程抄表图

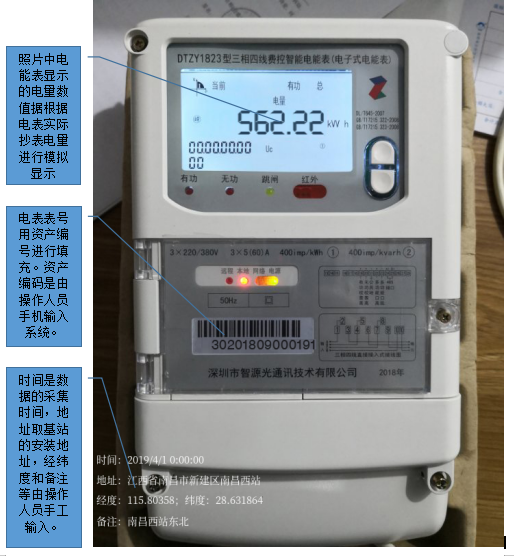

3.4现场照片生成器

系统可根据实际用电情况，结合基站信息，自动生成电能表现场抄表照片，照片内容包含电能表当月电量、电表通信地址或者资产编号、照片拍摄时间、基站地址信息、经纬度信息和备注等，具体内容可根据具体需求由管理员进行修改。

照片效果图如下：

基站远程抄表

4、其他

直供电和转供电基站均需安装具备上行信道的电表，直供电客户因结算电表是供电局提供电表，因此我们安装电表仅用于与供电局电表对照考核使用，转供电所安装电表用于与客户进行费用结算。所使用电表不是卖给电网公司，因此不需要遵守电网公司的企标并送电网公司检验，只要符合国标规定，具有型号核准证和计量器具型式批准证书（CPA）即可。我公司电表全部符合要求，如果中通要自己申请相关证书预计需要50万，半年左右时间拿到相关许可。

随着抄表系统的使用，后期可以对数据进行深挖，通过对数据分析，例如过流、过压、断相、停电等异常状况，及时发现影响基站运行
