公寓楼层远程水、电集抄系统方案

无线电表+RS485水表+无线水表采集器+4G远程水电抄表终端

公寓楼层远程水、电集抄系统方案
    马上咨询

                                                     水电一体远程智能抄表方案


    【项目情况】

    项目地三栋楼、每栋楼2-5层,每层电表、水表各约30户。

    三栋楼现有电表约为360只,均为机械表,需更换为电子式电表。安装方式为分散式安装入户门上端,一户一表。

    三栋楼中其中2栋已安装电子式水表,另1栋需新装水表120只。安装方式为分散式安装房间内,一户一表。

    【方案简介】

    水表一体远程自动抄表

    电表采用内置通讯模块的单相电子式电能表。模块内置,直接与集中器通讯。

    水表通过485方式连接无线采集器,采集器通过无线方式与集中器通讯。

    集中器与后台之间采用4G通讯方式连接。

    【方案特点】

    因地制宜,对现有项目环境不需作大幅度整改,水电一体式自动抄表,节约人工,满足智能化管理需求。

    采用微功率无线通讯方式传输,压缩中间成本投入。

    远程自动抄读数据,手机同步查询,实时关注能耗情况。

    数据档案化管理,能耗使用情况一目了然,免人工维护,一体式打印输出。

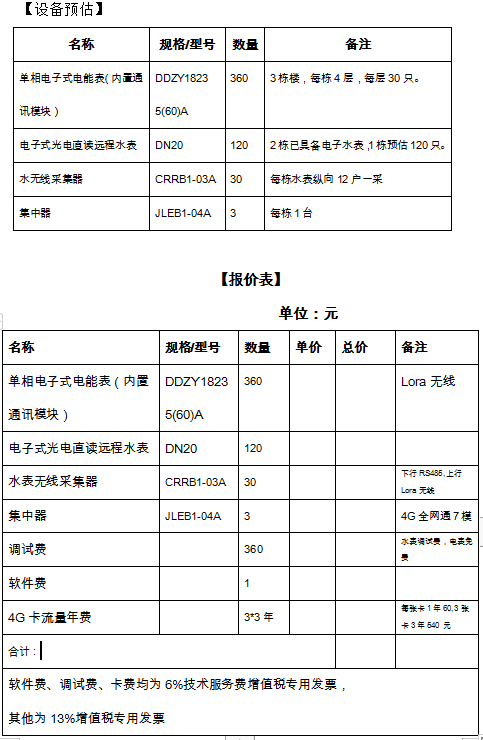

    【设计产品】

    ①电表:智源光单相费控表DTZY1823

    ②水表:智源光水表DN20

    ③采集器: 智源光CRRB1-03A型水电表采集器

    集中器:智源光JLEB1-04A型水电远程抄表终端

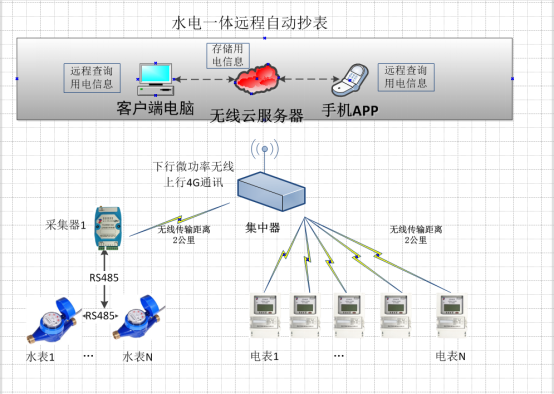

    <方案运行原理图>

    【方案详解】

    单相电子式电表内置无线通讯模块,通过微功率无线与集中器通讯采集转发数据。

    水表通过485方式连接无线采集器,采集器与集中器通过无线方式连接

    集中器内置下行无线通讯模块,下行通过微功率无线传输数据,上行通过内置4G模块采用4G转输与后台通讯。

    集中器传输抄表数据上传至云存储空间,用户可以任意地点由连网电脑登录账号抄收数据。



                                                                                                      深圳市智源光通讯技术有限公司

                                                                                                                                    2017-8-23

                                                                                                      www.zygsz.com
