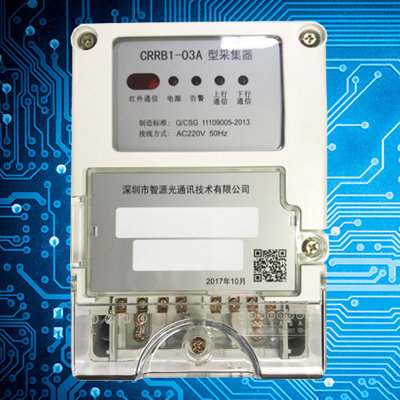

CRRB1-03A型采集器

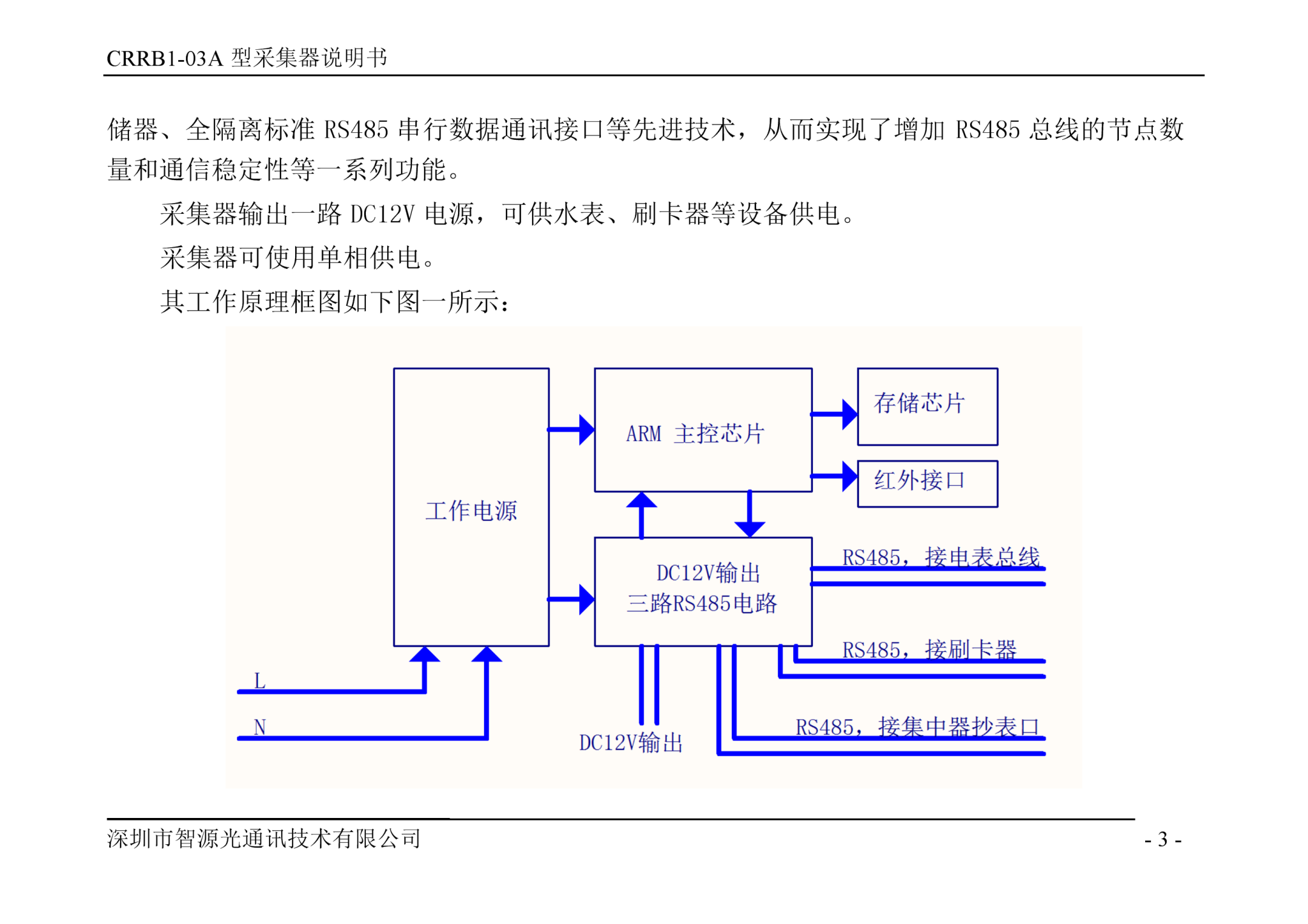

CRRB1-3A型采集器采用ARM高性能MCU完善的管理功能，采用永久保存信息的不挥发性存储器、全隔离标准RS485串行数据通讯接口等先进技术，从而实现了增加RS485总线的节点数量和通信稳定性等一系列功能。

新一代智能型高科技网络预付费电能计量电表

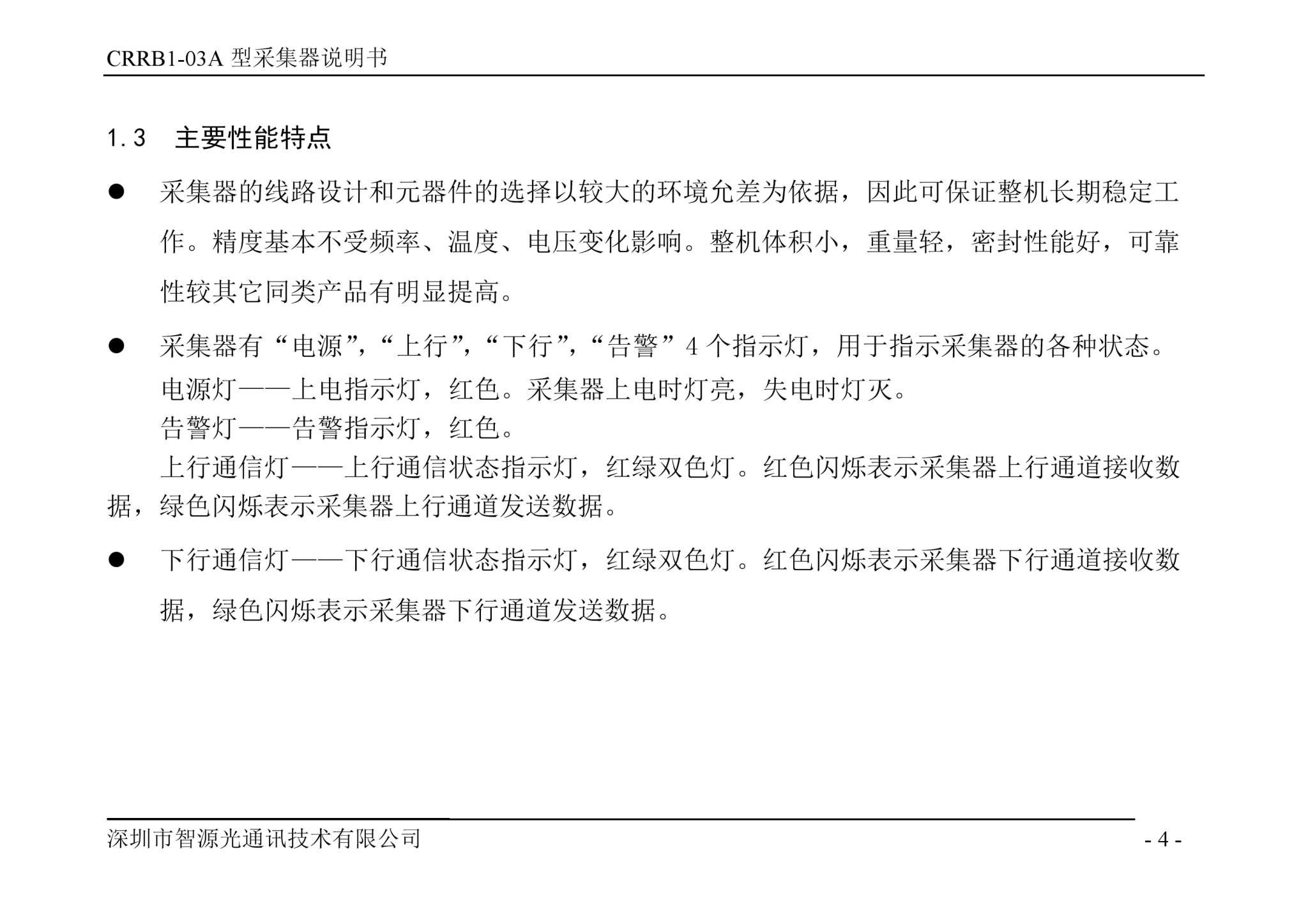

CRRB1-03A型采集器功能特点

安装

便捷

精致

小巧

直观

指示

远距

传输

低耗

长寿

通讯

规约

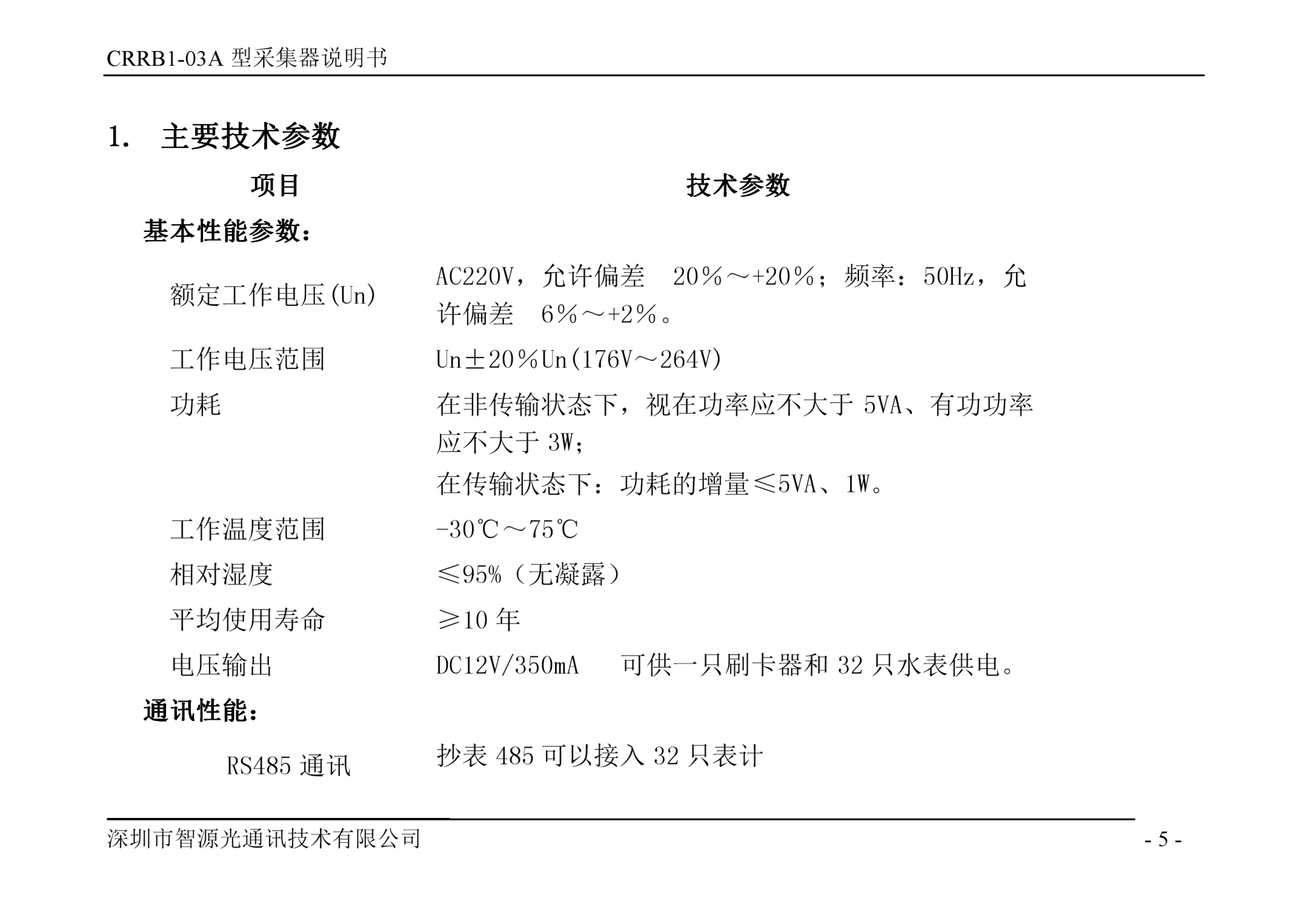

CRRB1-03A型采集器产品参数

项目	技术参数
基本性能参数：
额定工作电压(Un)	AC220V，允许偏差20％～+20％；频率：50Hz，允许偏差6％～+2％。
工作电压范围	Un±20％Un(176V～264V)
功耗	在非传输状态下，视在功率应不大于5VA、有功功率应不大于3W；在传输状态下：功耗的增量≤5VA、1W。
工作温度范围	-30℃～75℃
相对湿度	≤95%（无凝露）
平均使用寿命	≥10年
电压输出	DC12V/350mA 可供一只刷卡器和32只水表供电。
通讯性能：
RS485通讯	抄表485可以接入32只表计
其他：

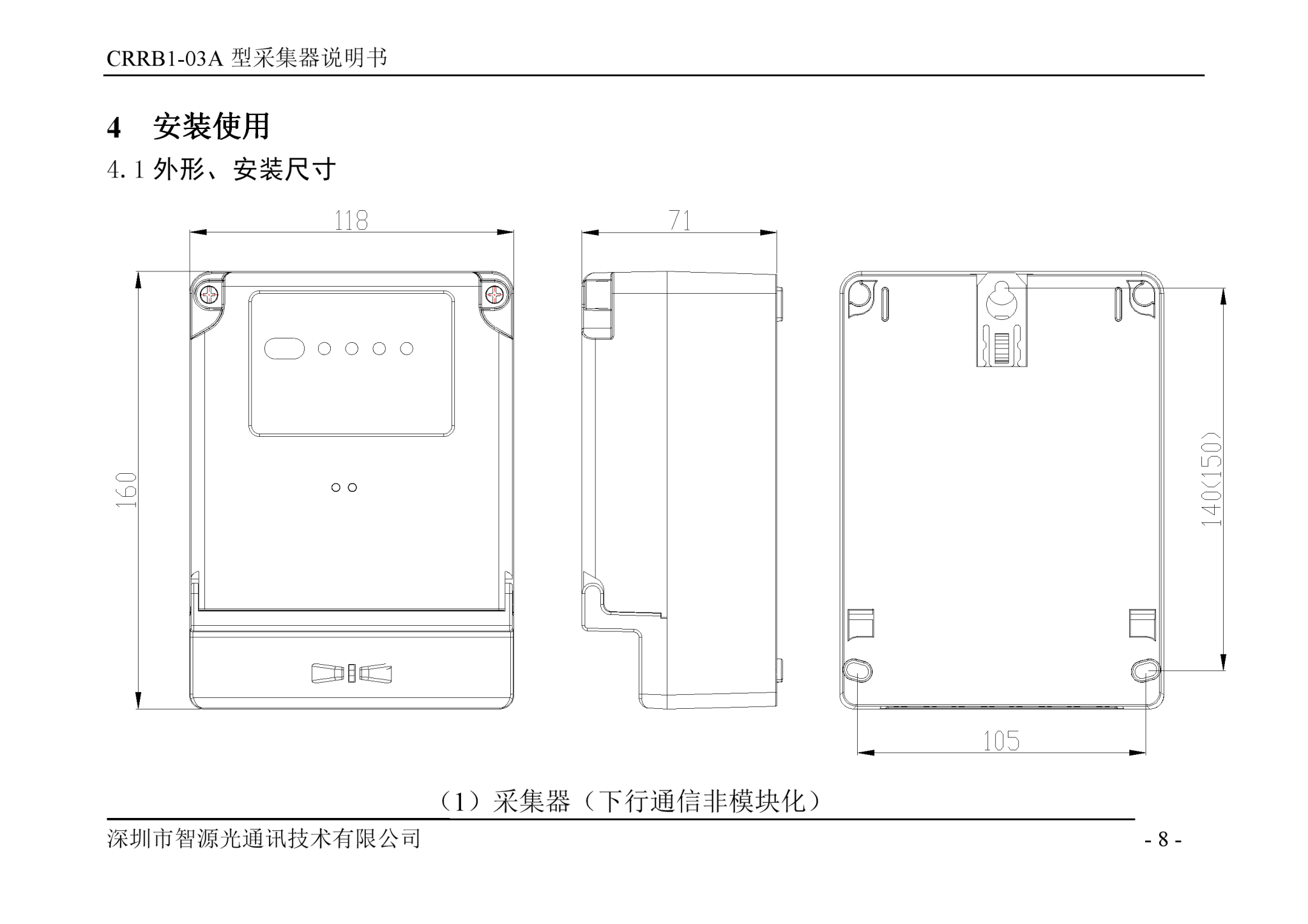

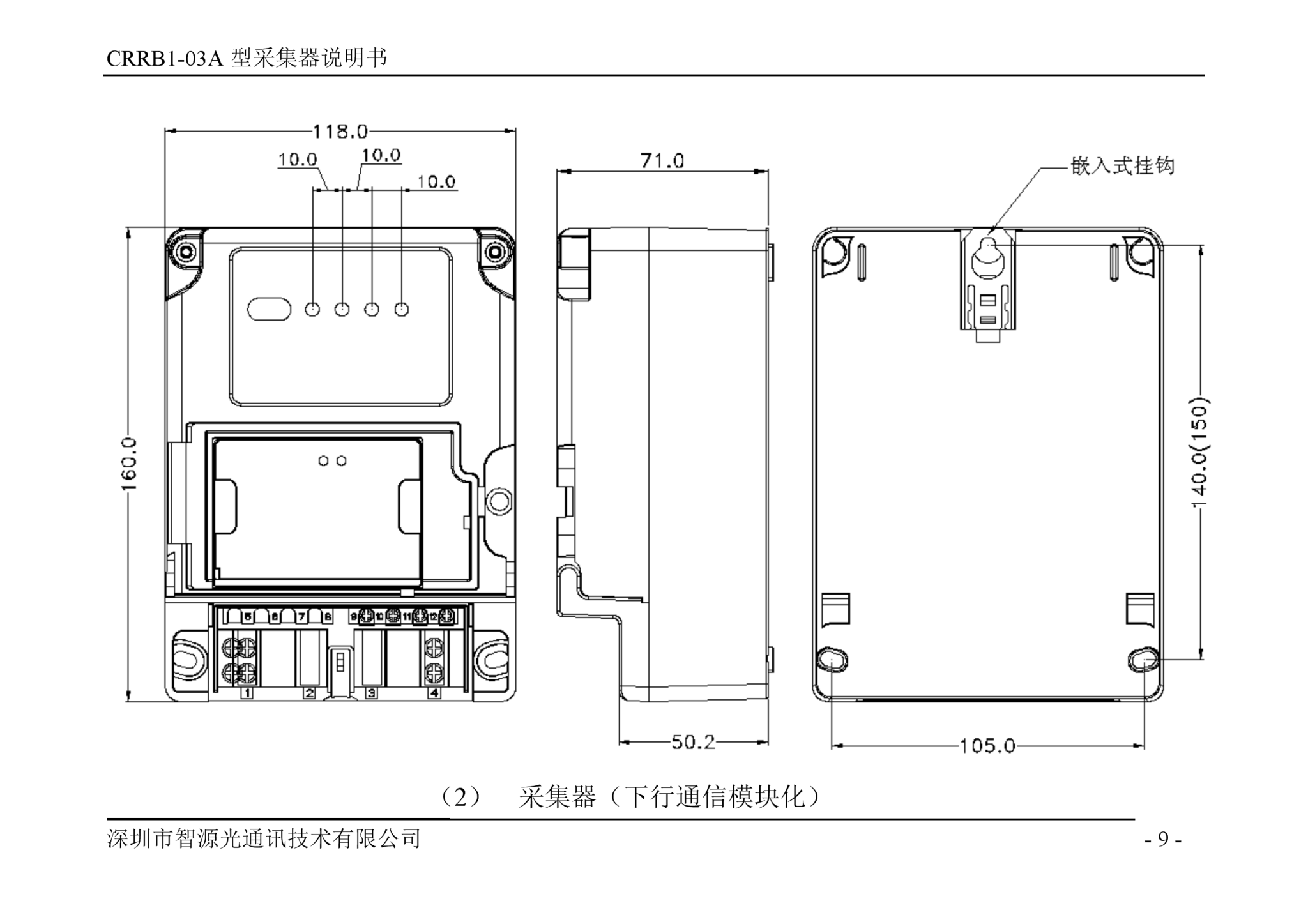

外形尺寸	160mm×112mm×71mm
重量	约0.5kg

品牌电表+自组网技术+云台系统

CRRB1-03A型采集器产品简要说明

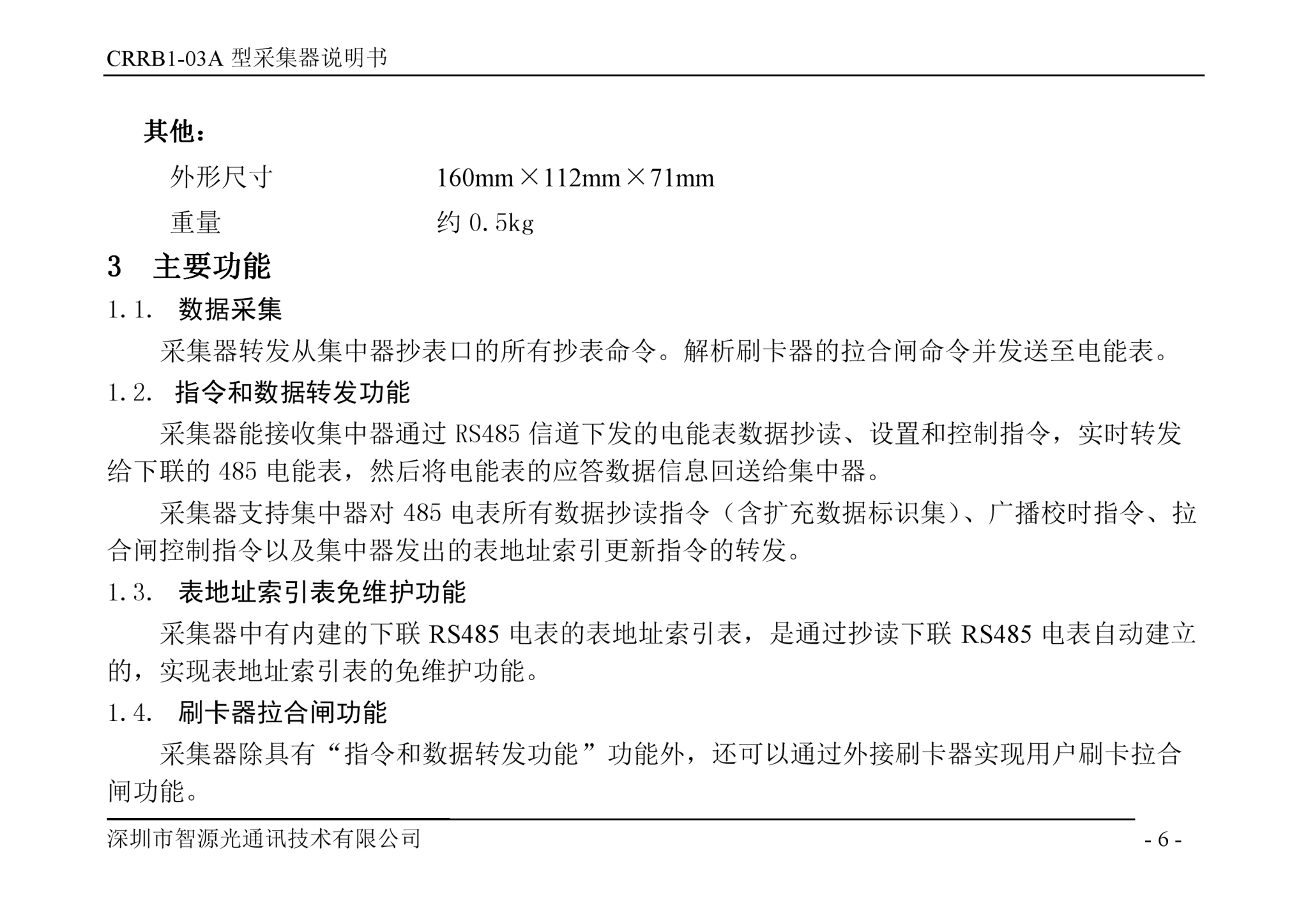

1.产品数据传输功能

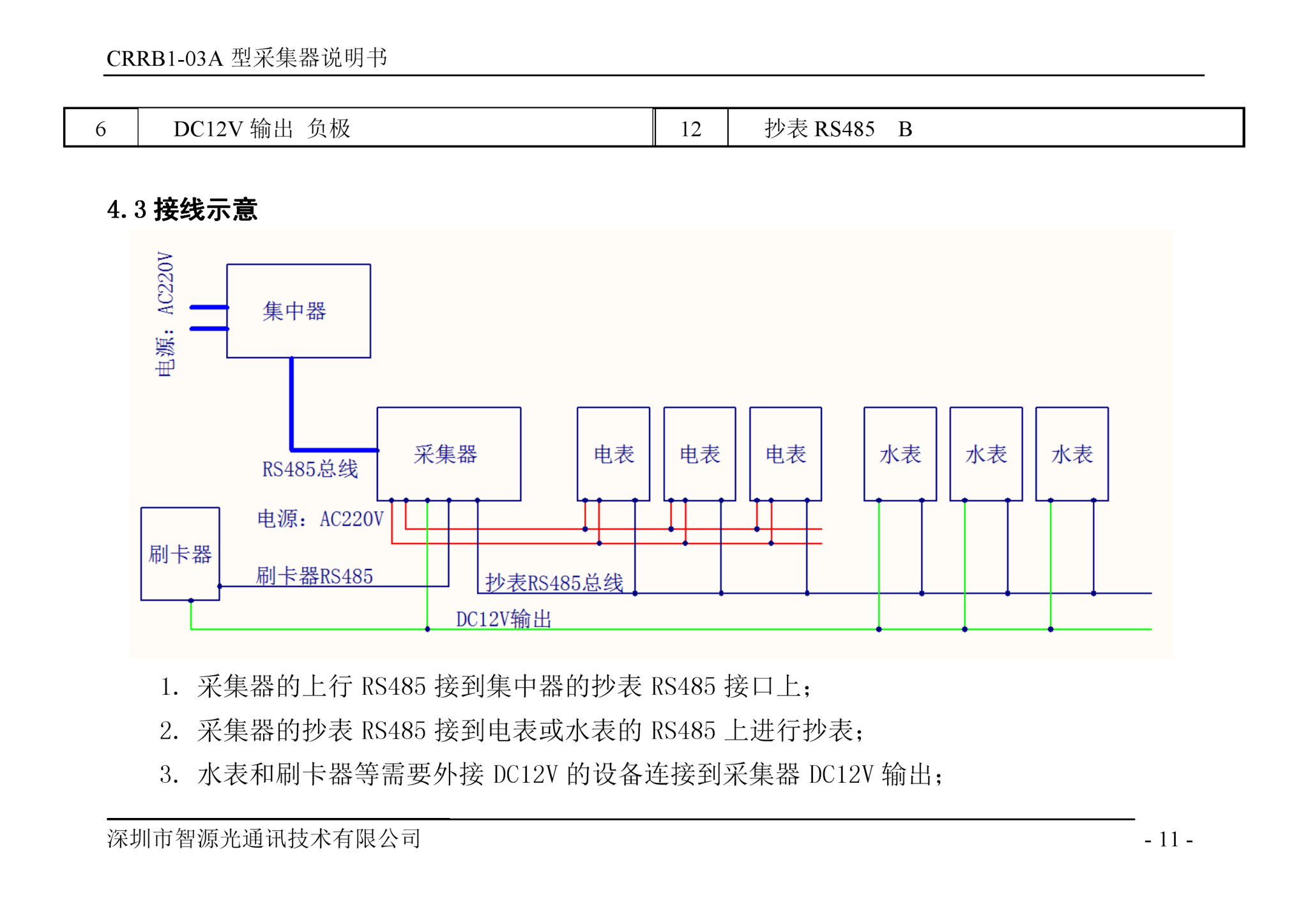

2.产品接线示意图

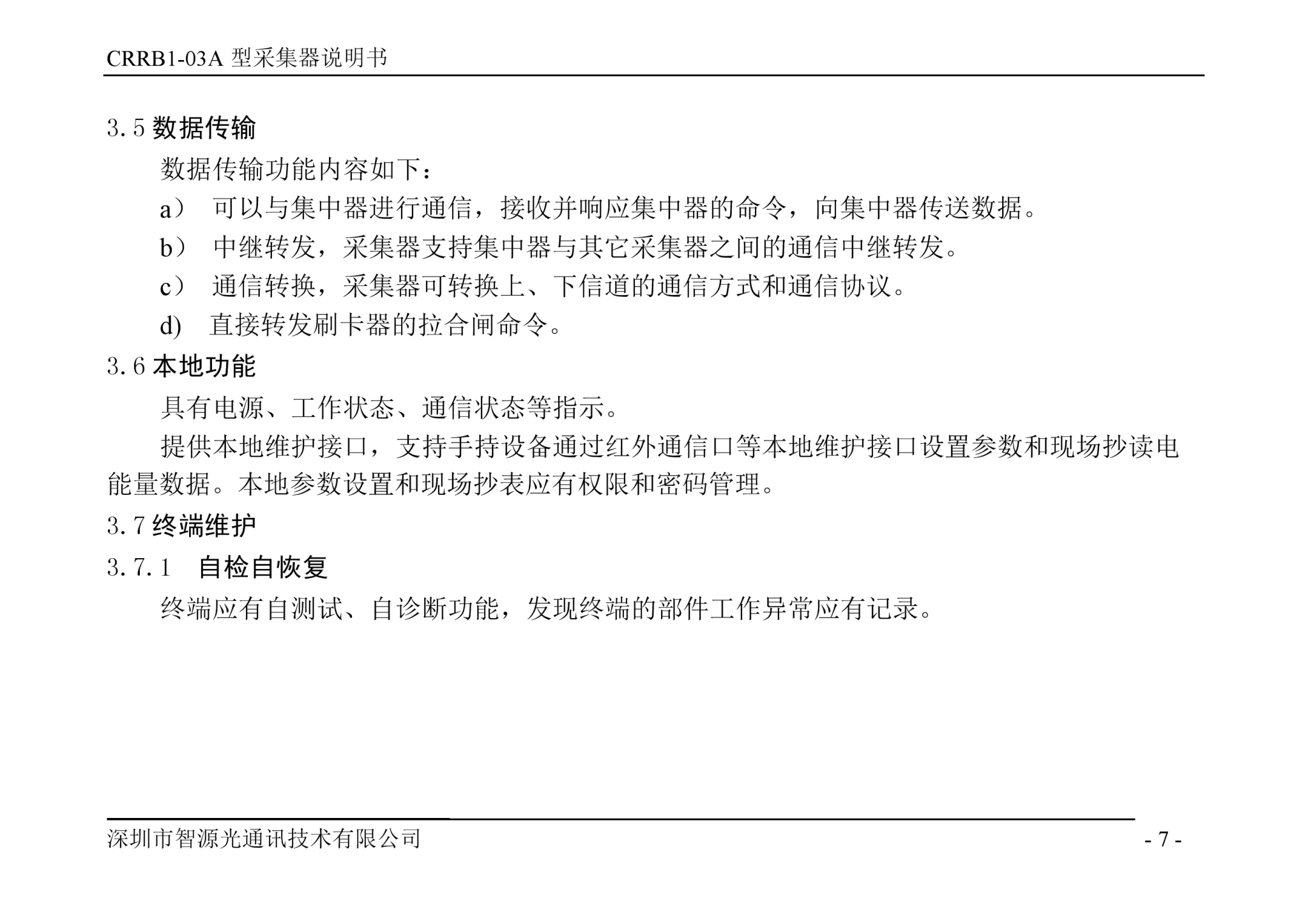

数据传输功能内容如下：
a）可以与集中器进行通信，接收并响应集中器的命令，向集中器传送数据。
b）中继转发，采集器支持集中器与其它采集器之间的通信中继转发。
c）通信转换，采集器可转换上、下信道的通信方式和通信协议。
d) 直接转发刷卡器的拉合闸命令。

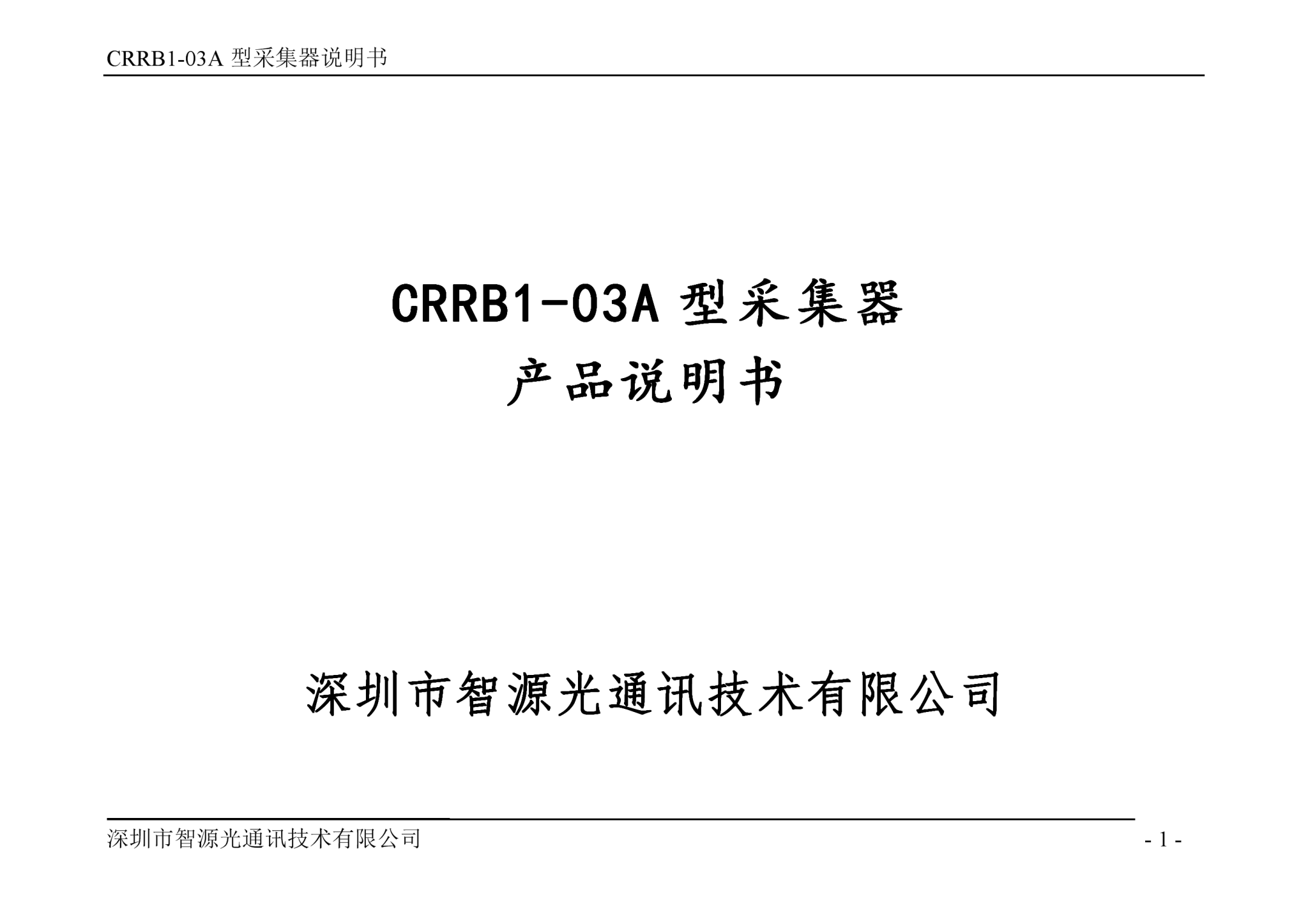

点击下载完整说明书

1.采集器的上行RS485接到集中器的抄表RS485接口上；
2.采集器的抄表RS485接到电表或水表的RS485上进行抄表；
3.水表和刷卡器等需要外接DC12V的设备连接到采集器DC12V输出；
4.接线时请注意区分正负极。

关于CRRB1-03A采集器的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.我的公寓电表都安装在电表房，可以用这款采集器吗？

可以的，这款CRRB1-03A采集器采用RS485通讯方式，具备485接口，可以实现电表房及水表井水电表的数据采集，可以接入32只表计，实现稳定采集。

2.电表房之间距离太远，拉485线麻烦，这款采集器可以解决吗？

CRRB1-03A型采集器下行为RS485、上行可以为载波、无线或RS485，可应用于低压集抄、能耗监控、配电房等方案的数据采集时需要采集多个数据点免除拉多条RS485线或减少上行模块时使用。

3.这款表尺寸大吗？我的安装空间有点小。

此款采集器的外形体积较小、重量轻、便于安装。

4.这款表内有拉闸功能吗？

有，这款采集器可以与刷卡器链接直接转发刷卡器的拉合闸命令。

采用智源光自主研发的智能水电表设备，搭配智能化后台抄表系统，可帮助客户实现各种远程抄表、本地抄表、预付费自动拉合闸等电力管理改造
