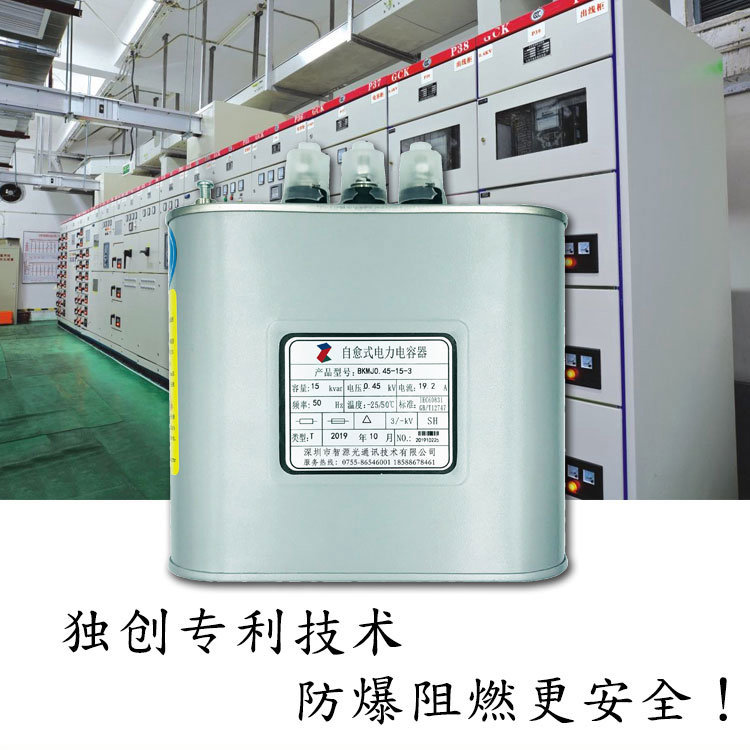

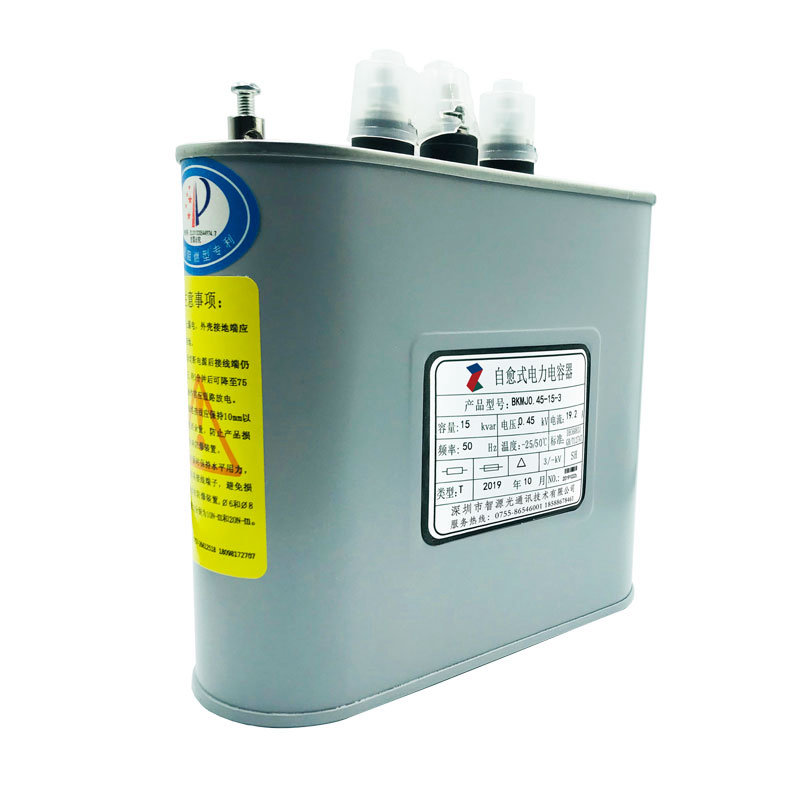

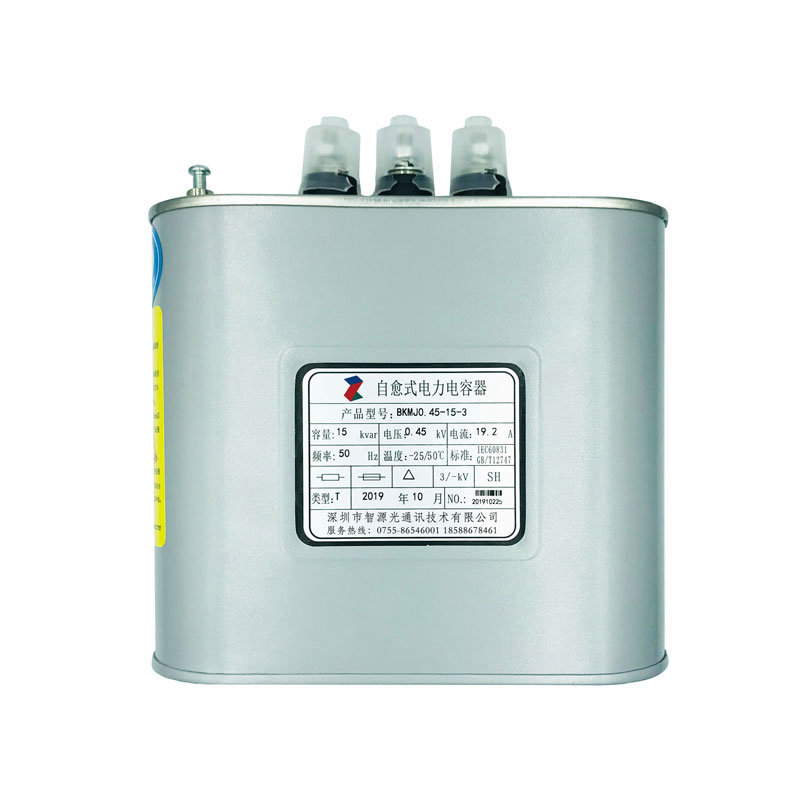

BKMJ 自愈式低压并联电力电容器(椭圆)

BKMJ系列自愈式低压并联电力电容器，相数有单相、三相两种，额定电压为1000V及以下，产品类型共有普通型系列、加强型系列、抗谐波型系列、滤波型系列等，电容器保护方式为：
A、内部装有放电电阻，当电容器切断电源后，在 180 秒内放电至 75 伏以下。
B、内部装有压力保护装置，当电容器出现故障时，防爆装置会自动切断电源，防止事故进一步扩大。
C、内置特殊材料，在压力启动或产品损坏时能够吸收电弧，防止产品燃烧，损坏关联电器元件或设备。
本产品通过IS09001质量体系认证，并具有专利防爆阻燃技术，领先业内同类产品。

BZMJ系列无功补偿自愈式低压并联电力电容器

BKMJ_BZMJ_BSMJ_BAMJ_BCMJ_无功补偿自愈式低压并联电力电容器

新一代工业用防爆阻燃并联电力电容器

自愈式高/低压电容器产品特点

发明

专利

体积

小巧

防爆

阻燃

反应

灵敏

压力

保护

稳定

安全

防爆电容器产品工作参数

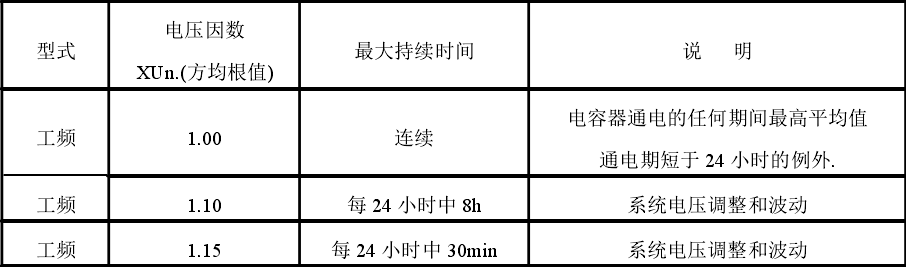

型式	电压因数 XUn.(方均根值)	最大持续时间	说明
工频	1.00	连续	电容器通电的任何期间最高平均值通电期短于24 小时的例外
	1.10	每 24 小时中 8h	系统电压调整和波动
	1.15	每 24 小时中 30min	系统电压调整和波动

注：

1.在电容器的整个使用寿命器件，高于 1.15 倍过电压总共不超过 200 次。
2.投切电容器的第一个峰值电压不超过√2 倍施加电压（方均根值），持续时间不超过 1/2 周波。
3.额定频率： 50Hz
4.环境温度：

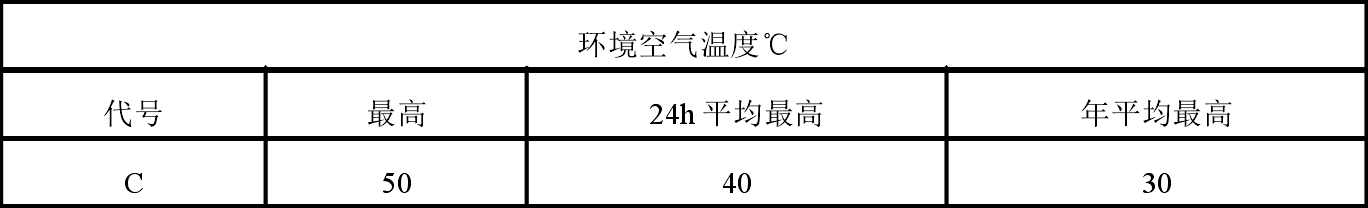

环境空气温度℃
代号	最高	24h 平均最高	年平均最高
C	50	40	30

本产品执行国家标准 GB12747-2004 和国际标准 IEC831-1996。

容量偏差：±5%
耐电压：极间 UT-T 2.15Un/5S 极壳 UT-C 3.0KVUn/1min
适用环境：户内、温度-25~+50℃、湿度≤85%RH、海拔高度 2000 米以下。

自愈式低压并联电力电容器特性介绍

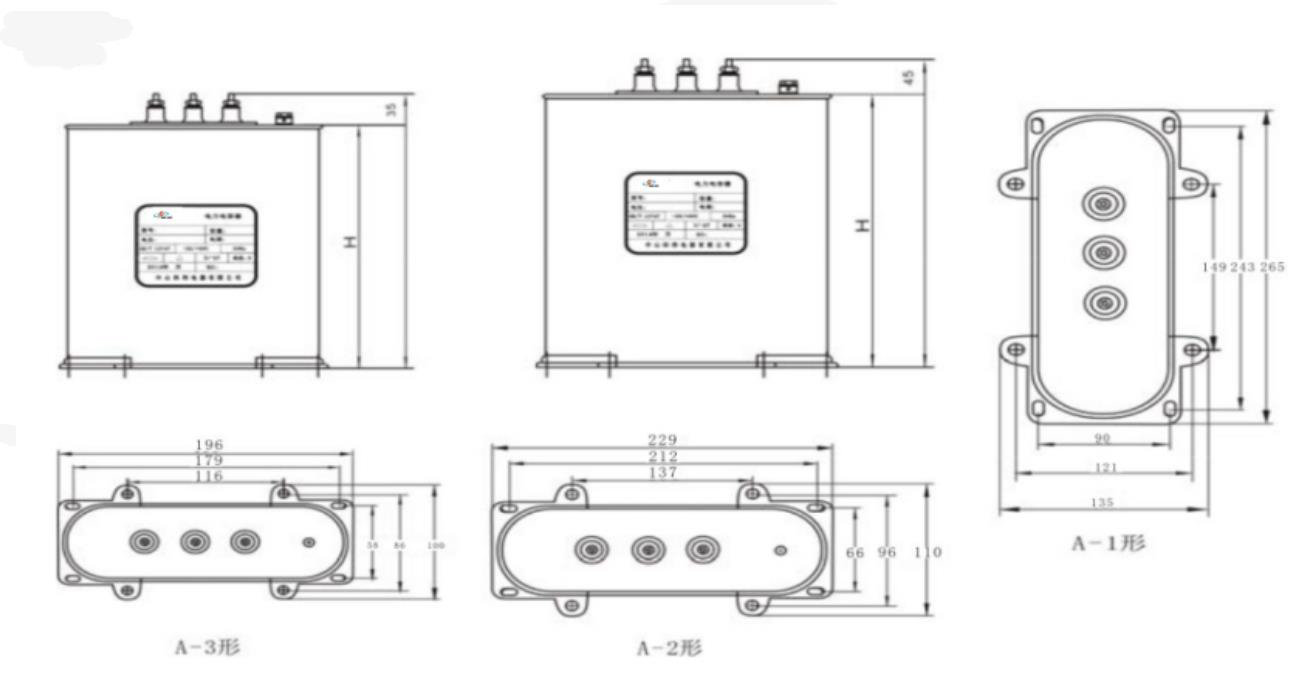

一、BKMJ自愈式低压并联电容器的产品安装尺寸：

二、电容器运行中注意事项：

三、安装注意事项：

1.椭圆形产品：

电容器_BKMJ_BZMJ_BSMJ_BAMJ_BCMJ_无功补偿自愈式低压并联电力电容器

1、电容器的布置应使空气能在每一台产品的周围良好的流通，电容器的间距要≥50mm，环境温度过高时应采取排风降温措施。

2、每天巡查电容器，如电容器外壳膨胀且无电流，则应退出运行，避免事故发生。

3、电容器投入运行，电网电压上升，如果电压超过 1.1 Un，部分电容器或全部电容器应退出运行。

4、应仔细检查装置接线（母线，地线，断路器，开关等），不合理的接线可能导致高频振荡，使电容器发热或过电压，因此，建议周期性的检查装置是否异常。

5、电容器自系统断开重新投入时，应确保其端子上的残压不高于额定电压的 10%。

6、用户选择自愈式低压滤波电容器的额定电压时，除考虑系统最高运行电压外，同时应考虑串联电抗器对电容器端电压的影响。

7、电容器验收时可以用电容表测量电容器的额定电容值是否与铭牌相符。单相电容器两端子间测量值等于额定值，三相电容器三端子分别测量经 2/3（C1+ C2+C3）计算等于额定值。测量时应考虑电容表的误差及电容器的允许偏差。

8、为了确保电容器可靠运行，延长使用寿命，电容器应维持在额定电压界定电流下工作。

9、电容器是否损坏的初步鉴别，首先观察外观是否正常，有无变形，其次用电容表测量电容值是否正常。

10、使用过的电容器其电容值均匀下降是正常现象。

11、必须充分考虑谐波对电容器的影响：

①谐波使电容器过载，导致电容器发热严重和电压升高，使电容器寿命缩短或失效。

②电容器投入使用后，对谐波有放大作用，使上述影响更加严重。当电网存在较为明显的谐波畸变时，应选用我公司抗谐波型电容器或者采取谐波治理措施。

1.本电容器采用内置压力式防爆装置，因此电容器端子的连接线（包括接地线）必须用软线，上断面

不能有垂直压力。

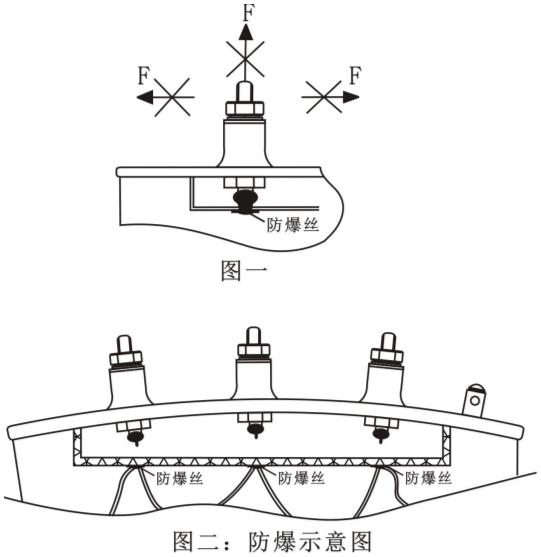

2.接线端子避免受到（图一）方向的力，以免损伤内部防爆装置。

3.距离电容器端子上方 30mm 内应无任何障碍物，以免影响电容器上盖鼓起无法防爆而导致电容器严重鼓肚爆开。

4.接线时拧紧的力矩≤12N·M，或以刚压平弹簧片为准。

5.过大的力矩会使接线端子断裂，导致产品报废。

型号规格（常用）	外形图类	H	安装尺寸图类
0.45-15 kvar	椭圆	见产品样本	A3
0.45-30 kvar			A2
0.45-40 kvar			A1/A2

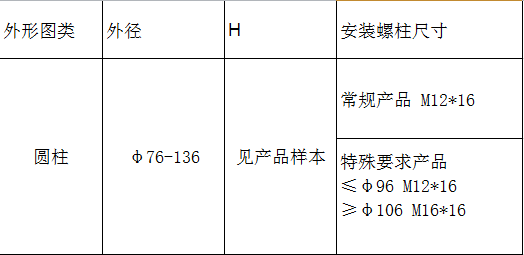

外形图类	外径	H	安装螺柱尺寸
圆柱	φ76-136	见产品样本	常规产品 M12*16
			特殊要求产品 ≤φ96 M1216 ≥φ106 M1616

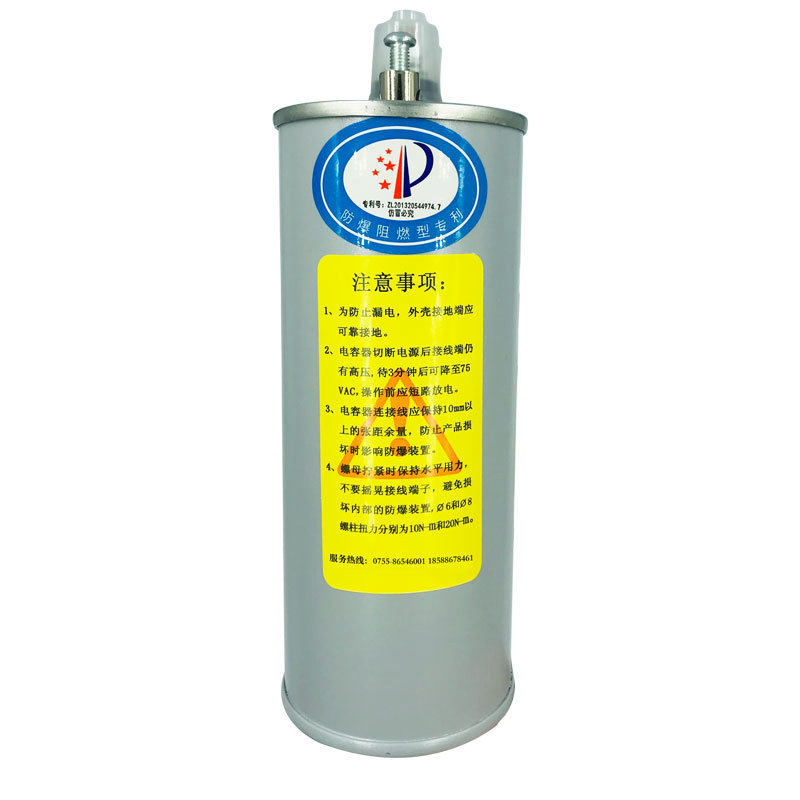

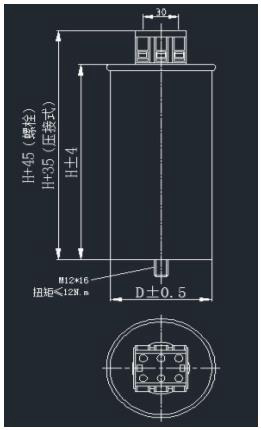

2.圆柱形产品：

关于自愈式防爆阻燃电容器的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.你们的电容器适用性如何？

这款BKMJ自愈式低压电容器具有良好的产品特性，具备专利防爆技术，优于业内同类产品，为了确保电容器可靠运行，延长使用寿命，电容器应维持在额定电压界定电流下工作。

2.我的电房线路较多，安装这款电容器器之后工作稳定吗？

安装这款电容器时，应当使电容器的布置应使空气能在每一台产品的周围良好的流通，电容器的间距要≥50mm，环境温度过高时应采取排风降温措施，安装后工作稳定，且电容器独有的防爆阻燃技术可以很好保护各种电子产品的电路安全。

3.我应该怎么安装这种自愈式电容器？

此款电容器具有单相、三相以及椭圆形和圆柱形之分，用户可根据实际情况挑选适应的电容器，为保护内部精密元件，安装时需严格按照产品安装说明安装。

4.怎么判断这款防爆电容器是否损坏？

判断BKMJ型自愈式电容器是否损坏的初步鉴别，首先观察外观是否正常，有无变形，其次用电容表测量电容值是否正常。
