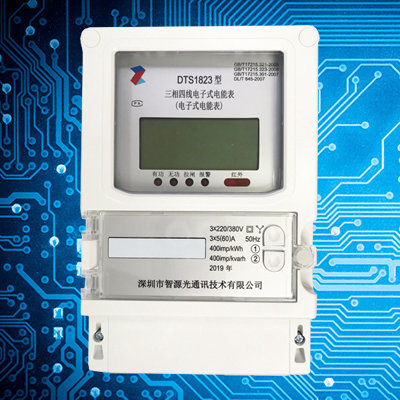

DTS1823型

三相四线电子式电能表

DTS1823系列电能表是我公司集多年专业电能表研发设计经验，采用国际先进的芯片及技术设计而成，在保证质量和稳定性的前提下，所推出的新一代微型电能表。该电能表采用LCD液晶显示，可进行时钟、时段费率（选配）等参数设置，并具有电能脉冲指示及输出功能，可通过RS485通信接口与上位机及设备实现数据交换功能，极大地方便了用电自动化管理，可广泛应用于智能楼宇、商场、学校、路灯、充电桩、机场、港口及工厂配电等分散型或密集型配电安装的电能管理。该系列表具有极高的精度和良好的抗电磁干扰性能，各项技术指标符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.301-2007》等国家标准及行业标准。

新一代智能型高科技网络预付费电能计量电表

DTS1823系列电能表功能特点

安装

便捷

显示

直观

精致

小巧

远距

传输

低耗

长寿

通讯

规约

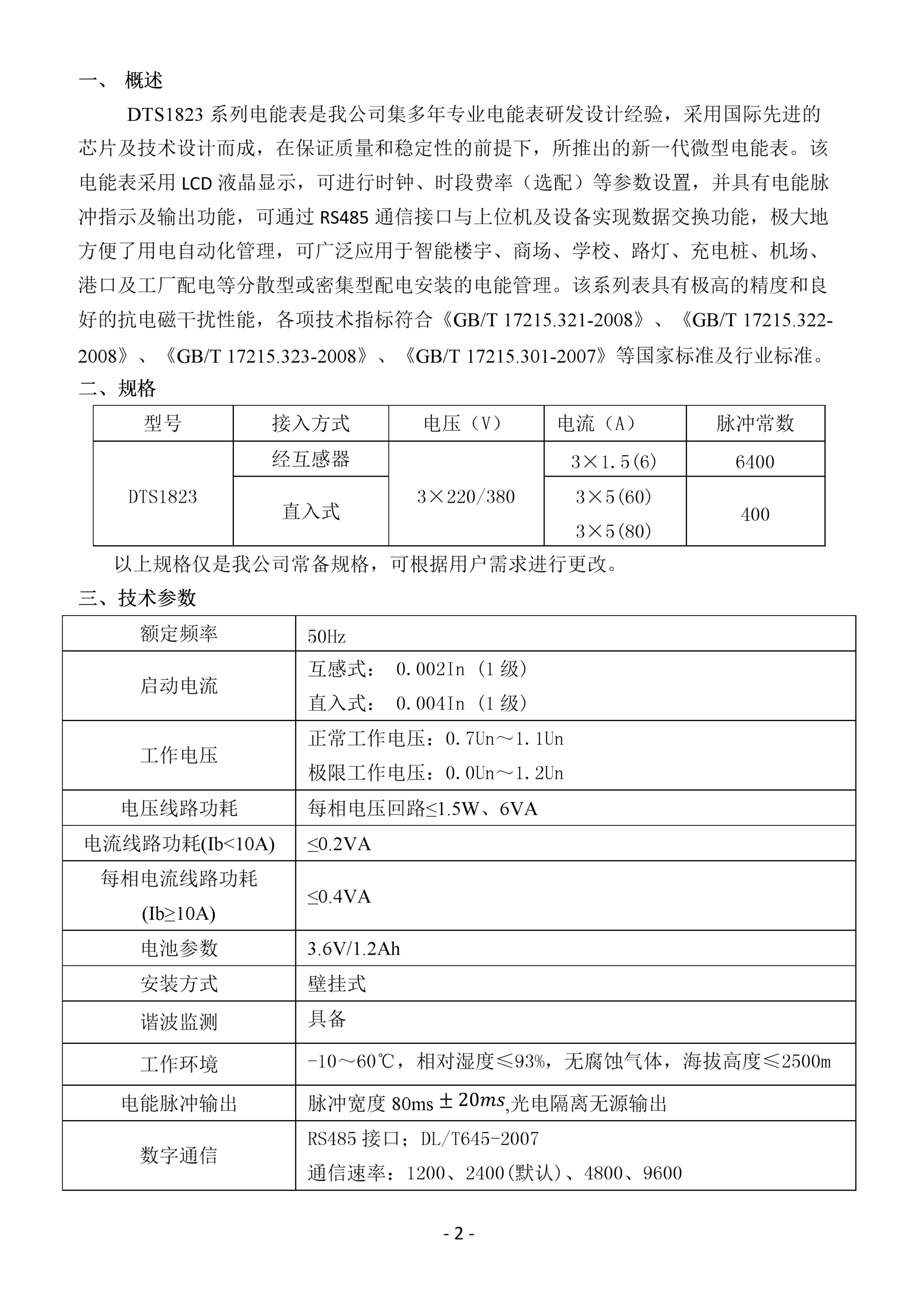

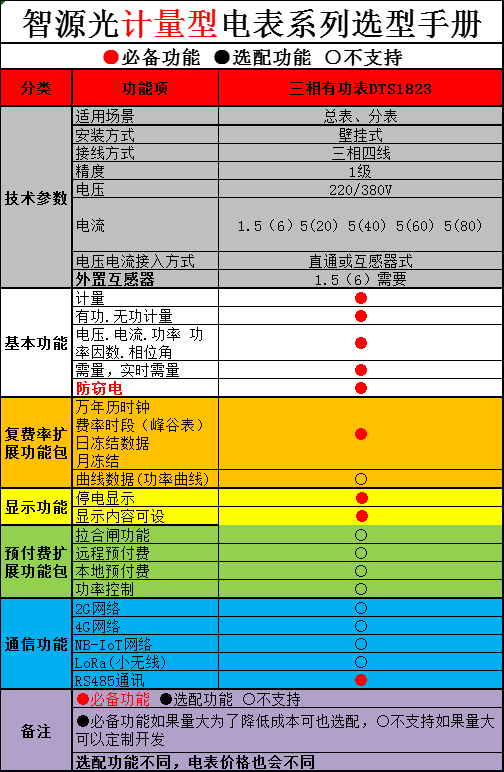

产品参数

品牌电表+自组网技术+云台系统

型号	DTS1823
接入方式	经互感器
接入方式	直入式
电压（V）	3×220/380
电流（A）	3×1.5(6)
	3×5(60)
	3×5(80)
脉冲常数	6400
脉冲常数	400
额定频率	50Hz
启动电流	互感式： 0.002In (1级) 直入式： 0.004In (1级)
工作电压	正常工作电压：0.7Un～1.1Un 极限工作电压：0.0Un～1.2Un
电压线路功耗	每相电压回路≤1.5W、6VA
电流线路功耗(Ib<10A)	≤0.2VA
每相电流线路功耗(Ib≥10A)	≤0.4VA
电池参数	3.6V/1.2Ah
安装方式	壁挂式
谐波监测	具备
工作环境	-10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m
电能脉冲输出	脉冲宽度80ms,光电隔离无源输出
数字通信	RS485接口；DL/T645-2007 通信速率：1200、2400(默认)、4800、9600
外形尺寸	220×146×71（mm）

智源光DTS1823型电能表，均通过国家质量技术监督局送检报告（CPA及型式试验报告），计量精度1级，完全满足国家标准可应用于计量收费。

DTS1823型三相四线电子式电能表简要说明

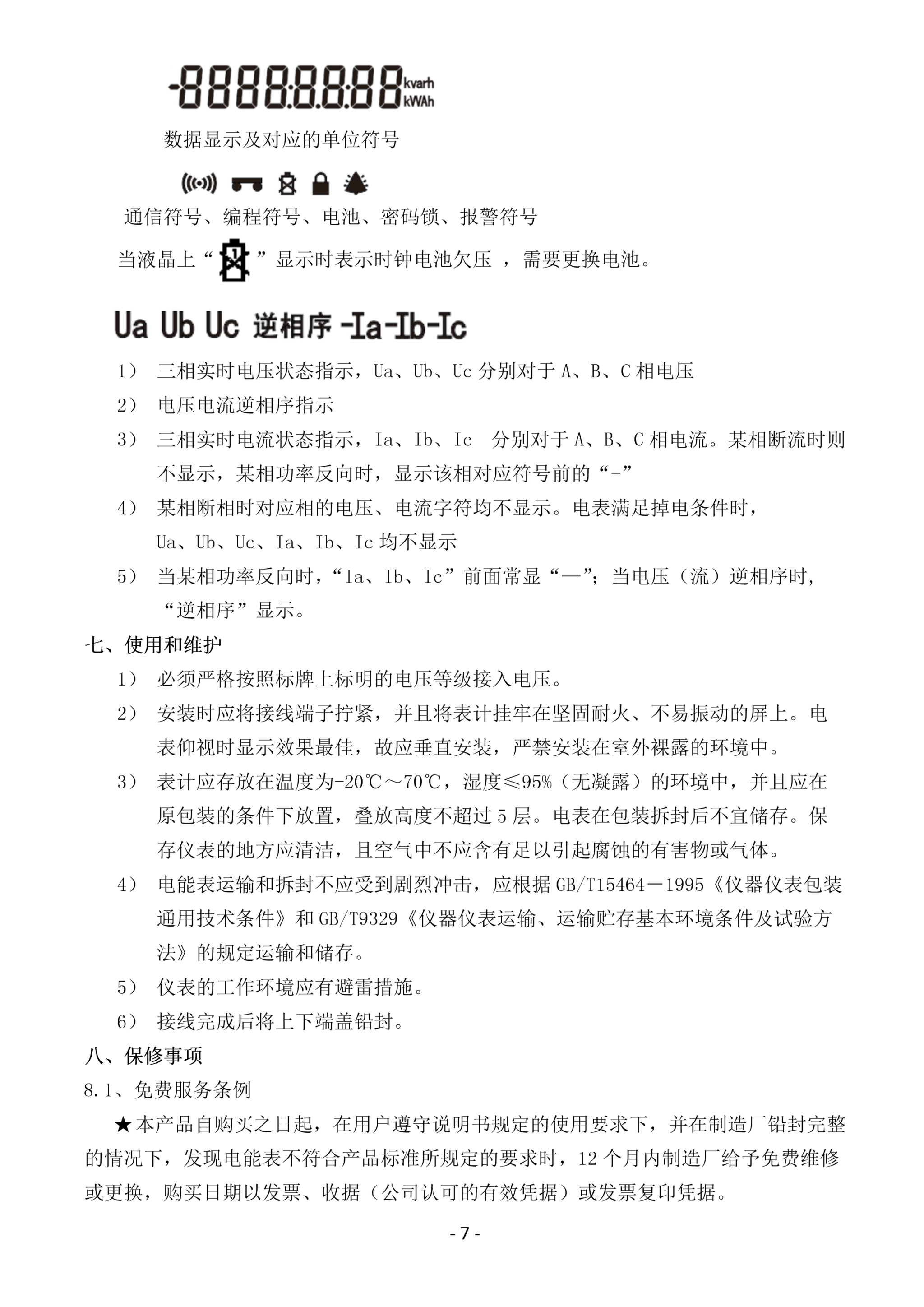

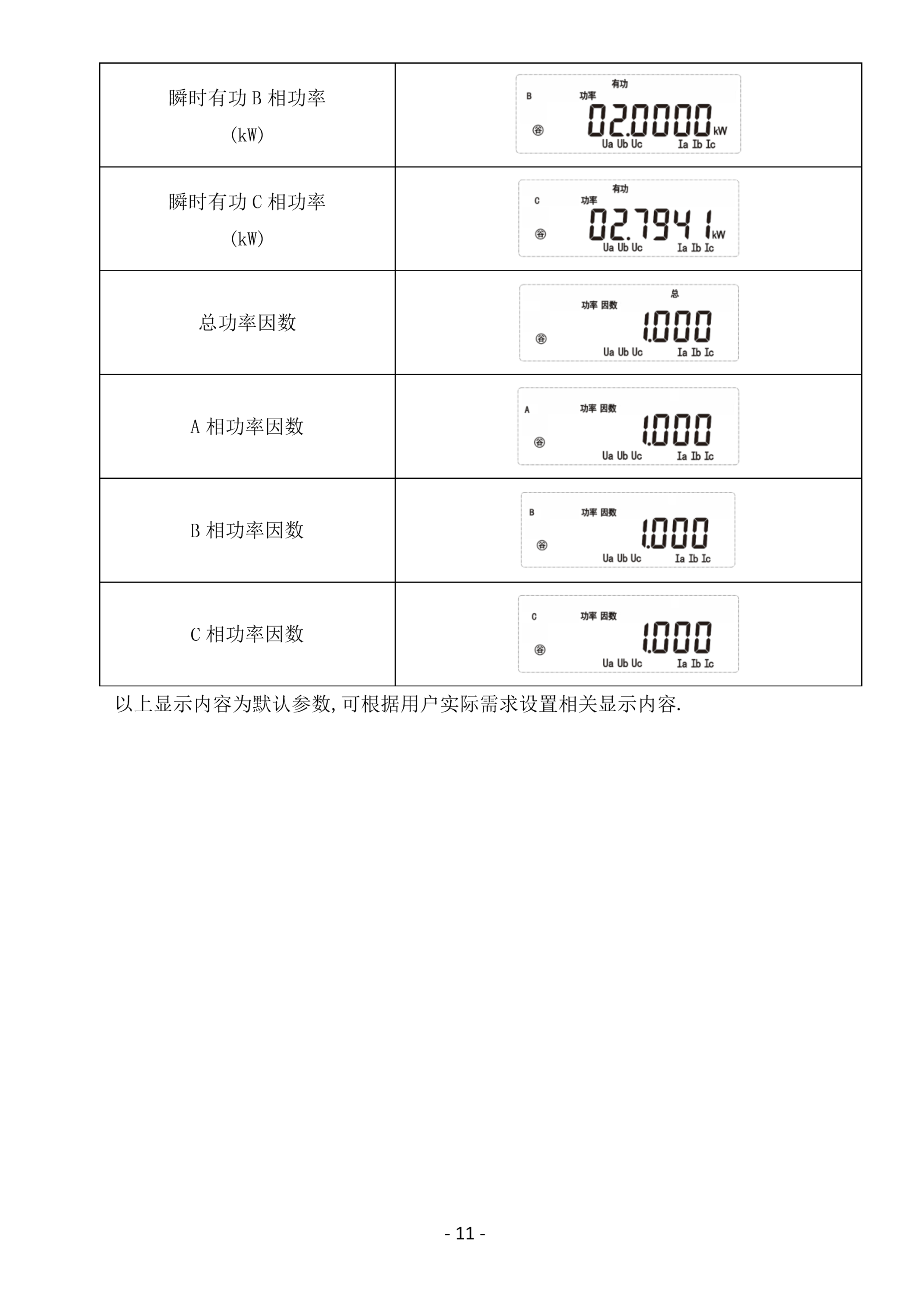

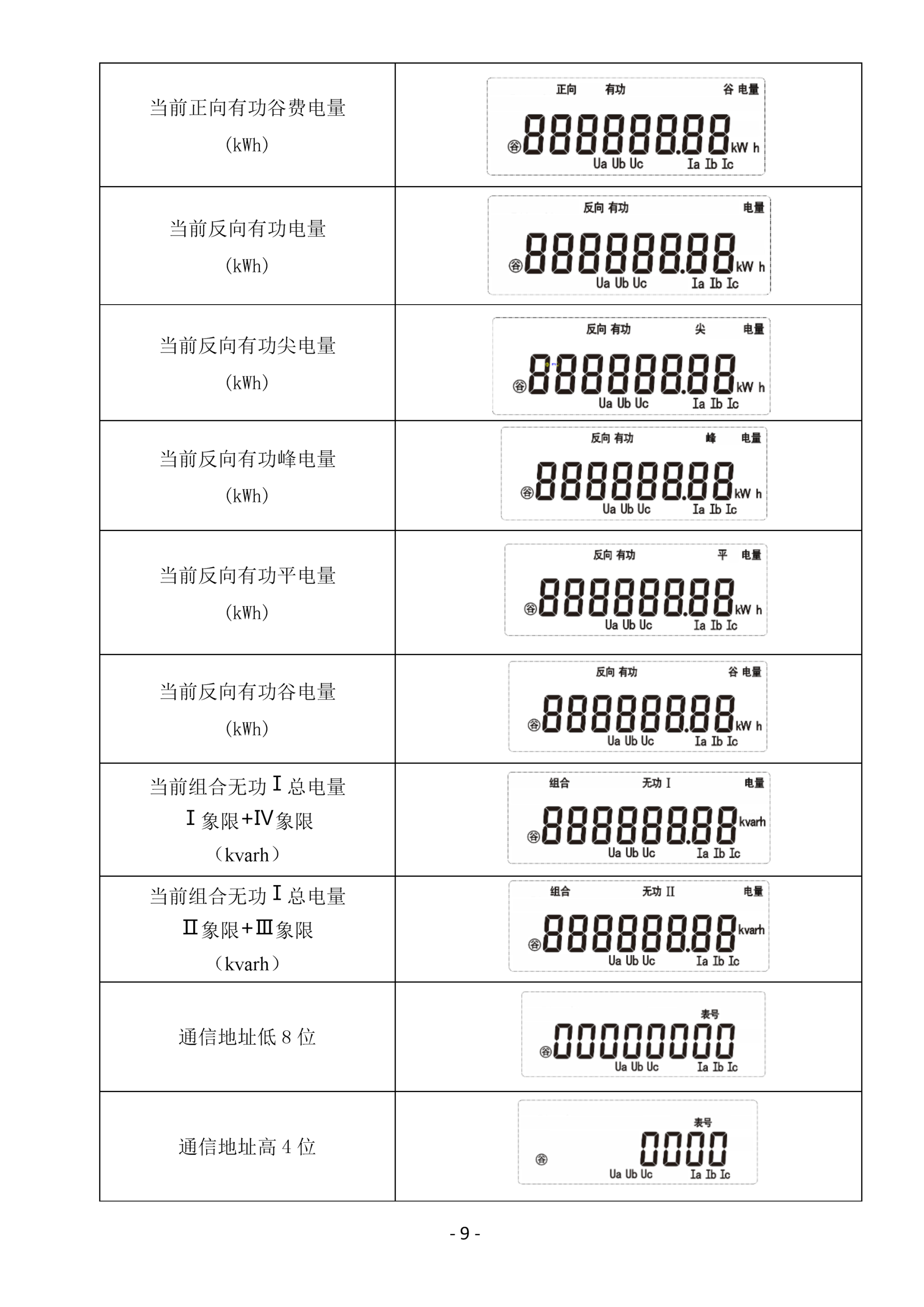

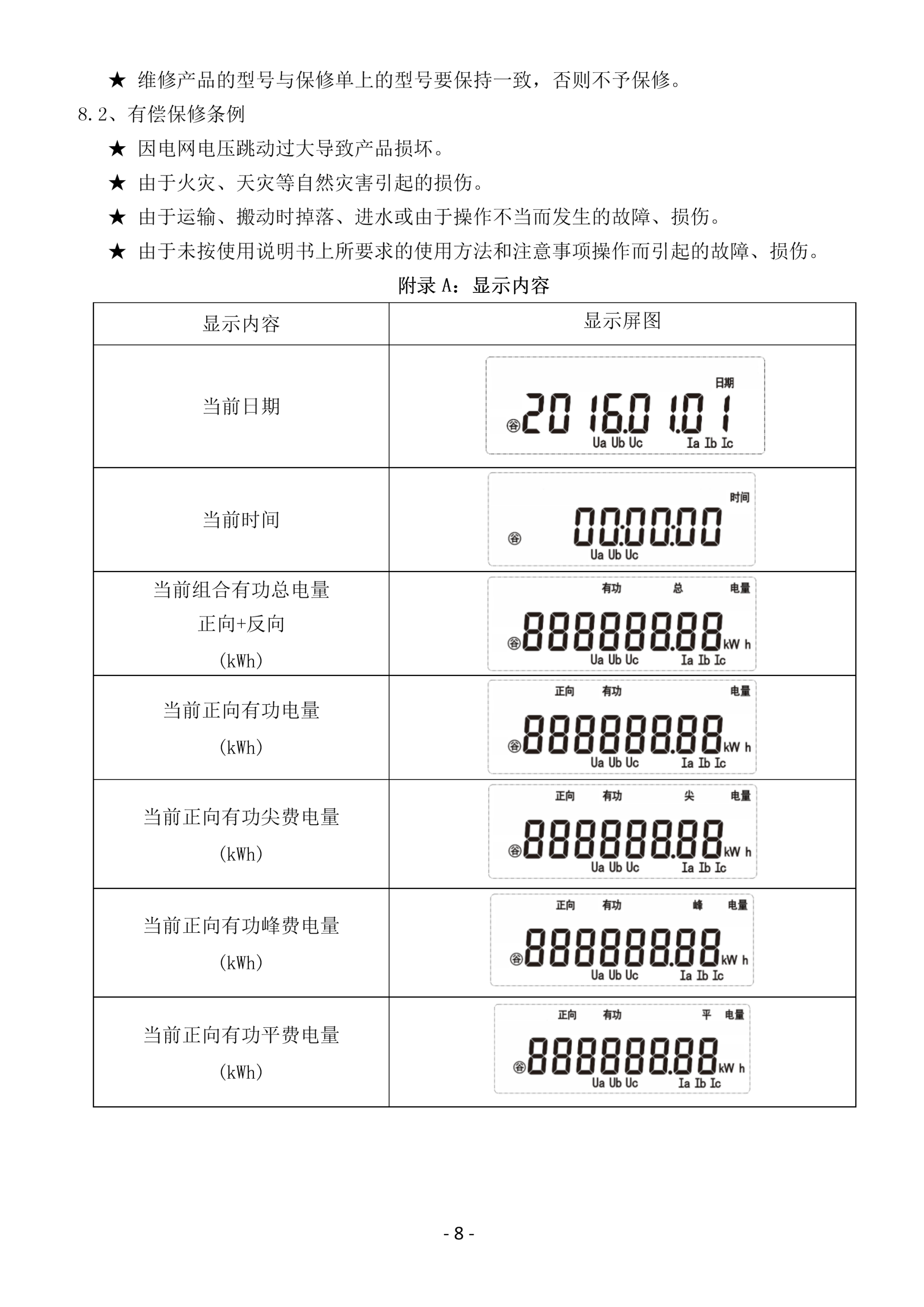

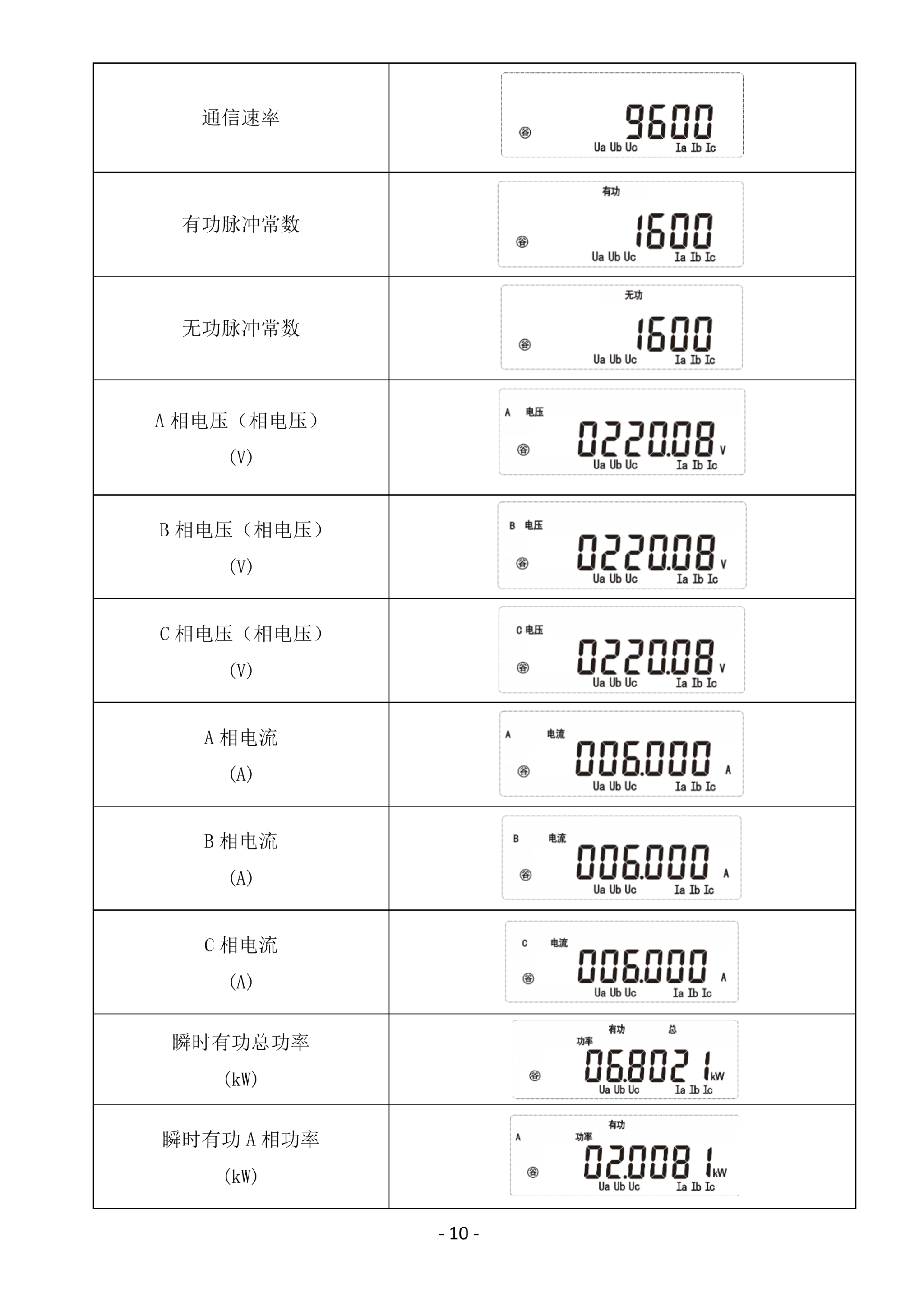

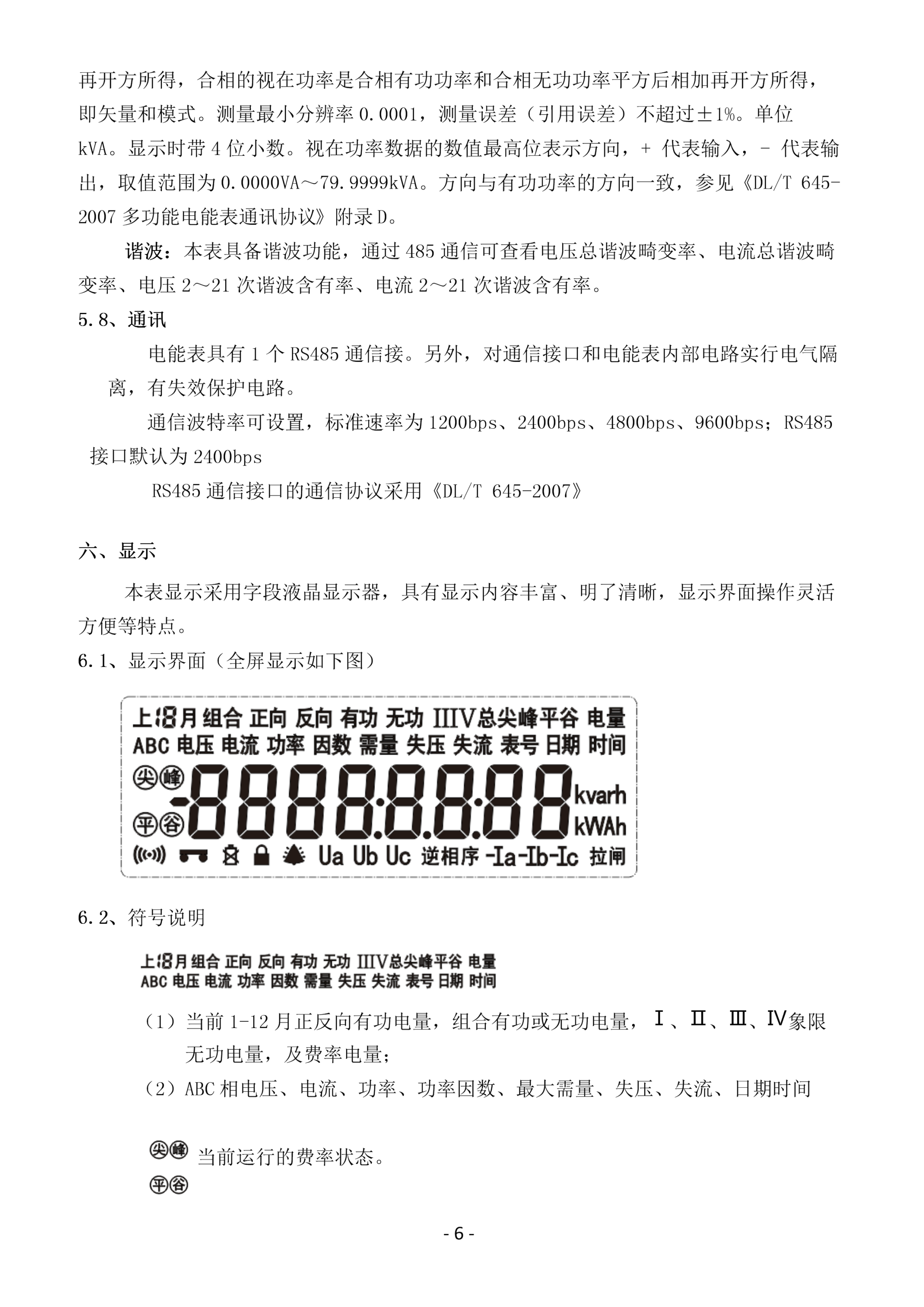

1.产品液晶屏显示图解

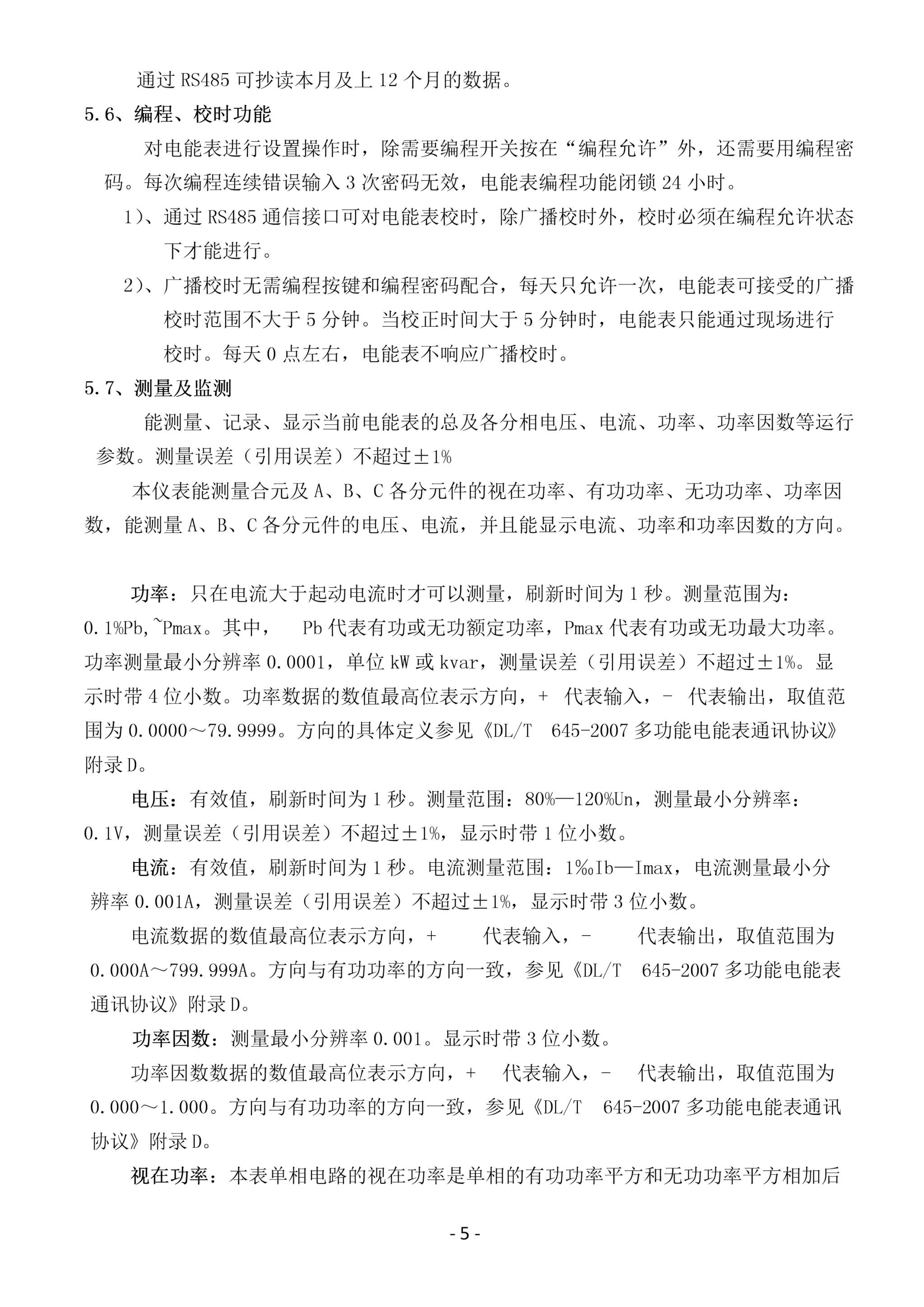

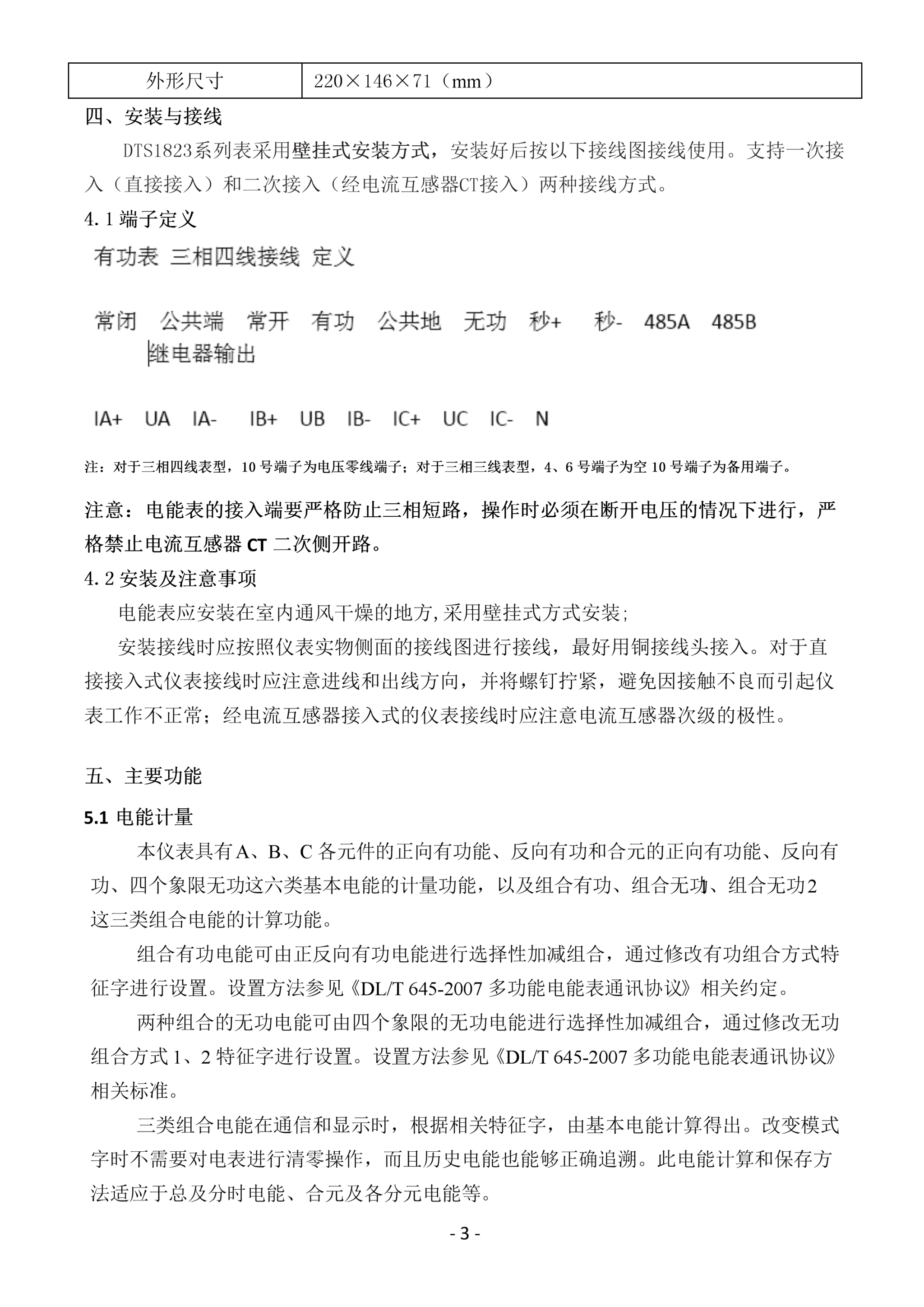

2.产品使用及维护

本表显示采用字段液晶显示器，具有显示内容丰富、明了清晰，显示界面操作灵活方便等特点。

必须严格按照标牌上标明的电压等级接入电压。
安装时应将接线端子拧紧，并且将表计挂牢在坚固耐火、不易振动的屏上。电表仰视时显示效果最佳，故应垂直安装，严禁安装在室外裸露的环境中。
表计应存放在温度为-20℃～70℃，湿度≤95%（无凝露）的环境中，并且应在原包装的条件下放置，叠放高度不超过5层。电表在包装拆封后不宜储存。保存仪表的地方应清洁，且空气中不应含有足以引起腐蚀的有害物或气体。
电能表运输和拆封不应受到剧烈冲击，应根据GB/T15464－1995《仪器仪表包装通用技术条件》和GB/T9329《仪器仪表运输、运输贮存基本环境条件及试验方法》的规定运输和储存。
仪表的工作环境应有避雷措施。

接线完成后将上下端盖铅封。

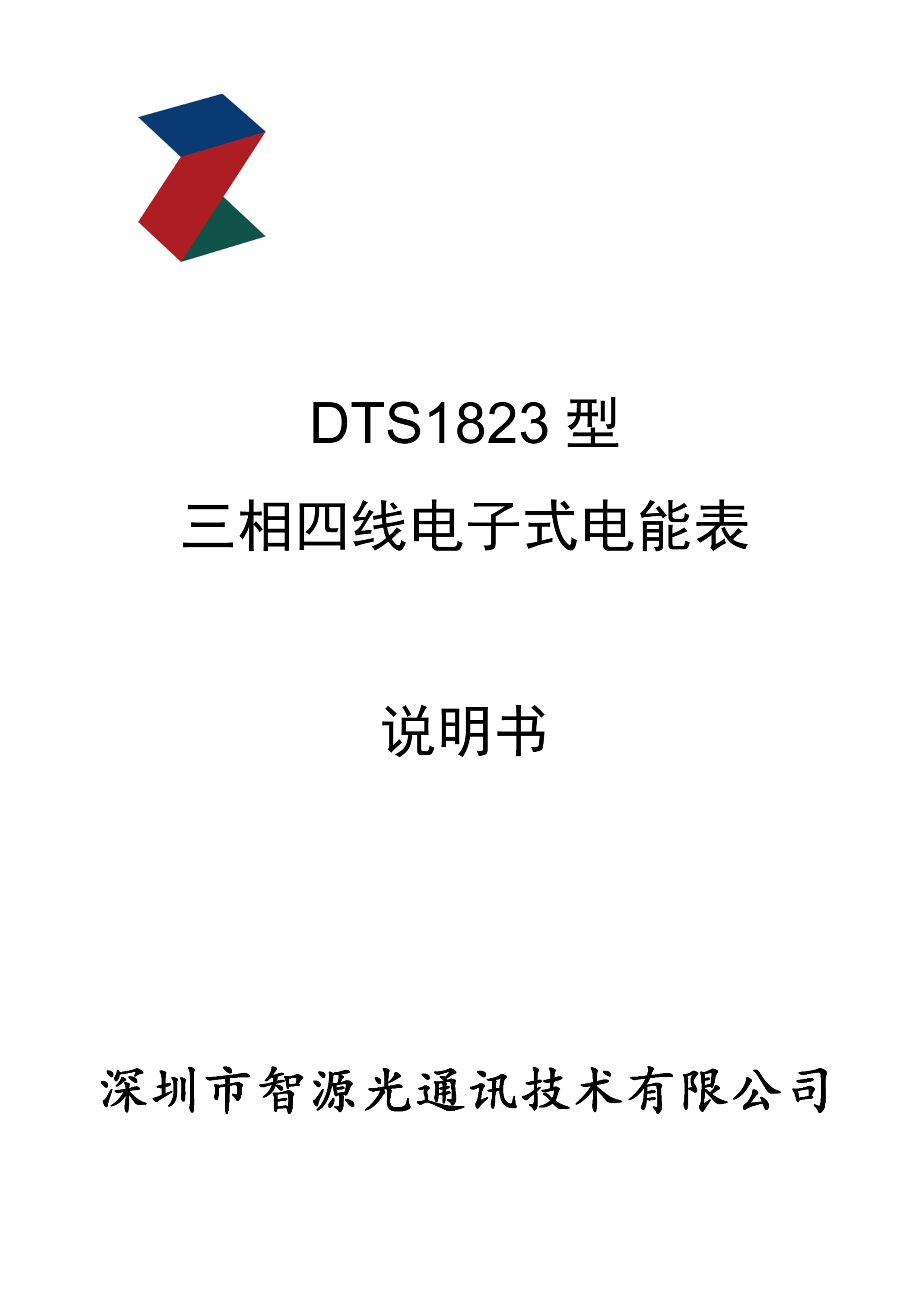

点击下载完整说明书

关于DTS1823 三相电子式电能表的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.我是临街商铺业主，主要是照明和生活用电，想找一款成本便宜些的三相表，这款合适吗？

合适。三相电子式有功电能表适合商业用户、具有高精度、高灵敏度、高可靠性、长寿命、低成本的特点，能够精确计量三相有功电能，以同一方向累计电能。

2.这款表有通讯接口吗？支持远程数据采集吗？

我公司DTS1823型有功表具有一路调制型红外通讯接口和一路完全隔离的RS485通讯接口，方便现场维护或者远程数据采集。

3.这款表尺寸大吗？我的安装空间有点小。

三相电子式有功表的外形体积和其他三相表相比小很多，该表体积小、重量轻、便于安装。

4.这款表内有开关吗？

该表不支持内置开关，考虑到用户使用的阶梯成本需求此款电表没有配置内置开关，如需内置开关电表请选择其它型号三相表。
