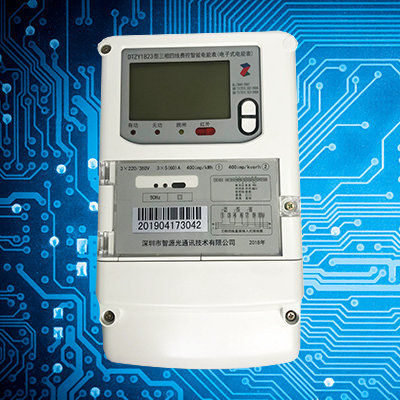

DT(S)ZY1823-可扩展模块

三相电子式费控智能电能表

DTZY1823型三相电子式费控电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能。超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。以手持电脑为媒介实现用户与供电部门计算机的信息传输。并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

新一代智能型高科技网络预付费电能计量电表

DTZY1823远程费控电表功能特点

安装

便捷

计量

精准

显示

直观

扩展

通讯

低耗

长寿

通讯

规约

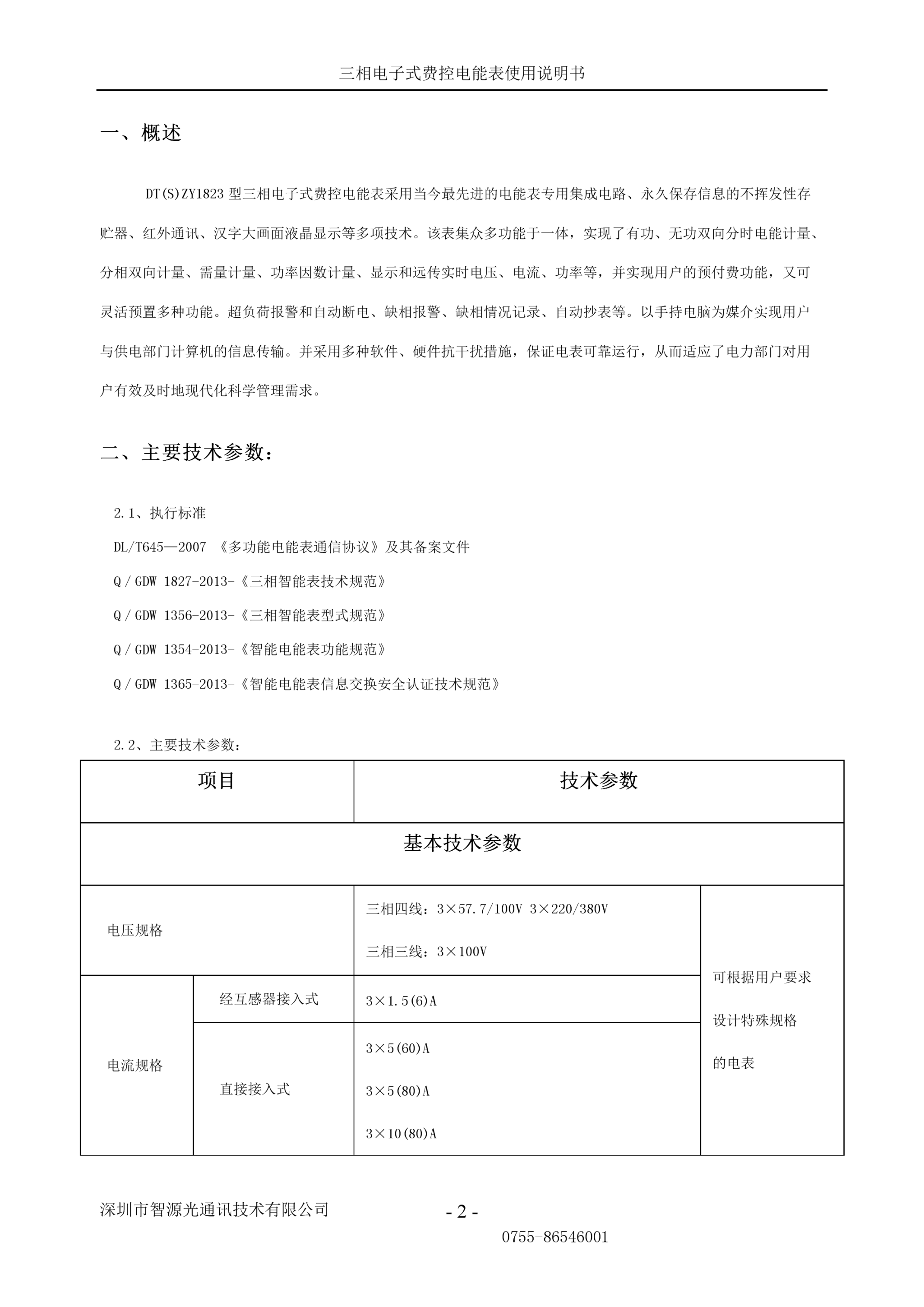

产品参数

项目		技术参数
基本技术参数
电压规格		三相四线：3×57.7/100V 3×220/380V 三相三线：3×100V	可根据用户要求设计特殊规格的电表
电流规格	经互感器接入	3×1.5(6)A
电流规格	直接接入	3×5(60)A 3×5(80)A 3×10(80)A
拉合闸功能		选配
谐波监测		具备
电压测量范围		Un±30% 50Hz
准确度等级		有功：1级，无功：2级互感式按照：有功0.5S 无功2级标准出厂出厂误差控制在允许误差限值的60％以内
起动电流		1‰Ib～4‰Ib
潜动		电流回路无电流，电压加115％Un时，在起动电流下产生1个脉冲的10倍时间内，输出应不多于1个脉冲。
功耗		电压回路：每相≤1.5W、6VA；电流回路：每相≤0.2VA(Ib)
工作/极限温度范围		-25℃～65℃/-40℃～75℃
相对湿度		≤95%（无凝露）
时钟内部电池参数
时钟误差		温补硬时钟，在工作温度范围内，≤0.5s/d
内部时钟电池		容量：1块3.6V 1.2Ah锂电池
外部抄表电池（选配）		容量：1块6V 1.4Ah锂电池
脉冲输出参数
脉冲输出常数		可根据客户要求出厂前设置
通信参数
通信接口		1路RS485， 1路通信模块：通信模块可选配：NB-IoT、GPRS（2G）、LTE（4G）、LoRa无线通讯（带中继转发功能）
通信速率		RS485缺省波特率为2400bps；通信模块缺省波特率为9600 bps。
其它参数

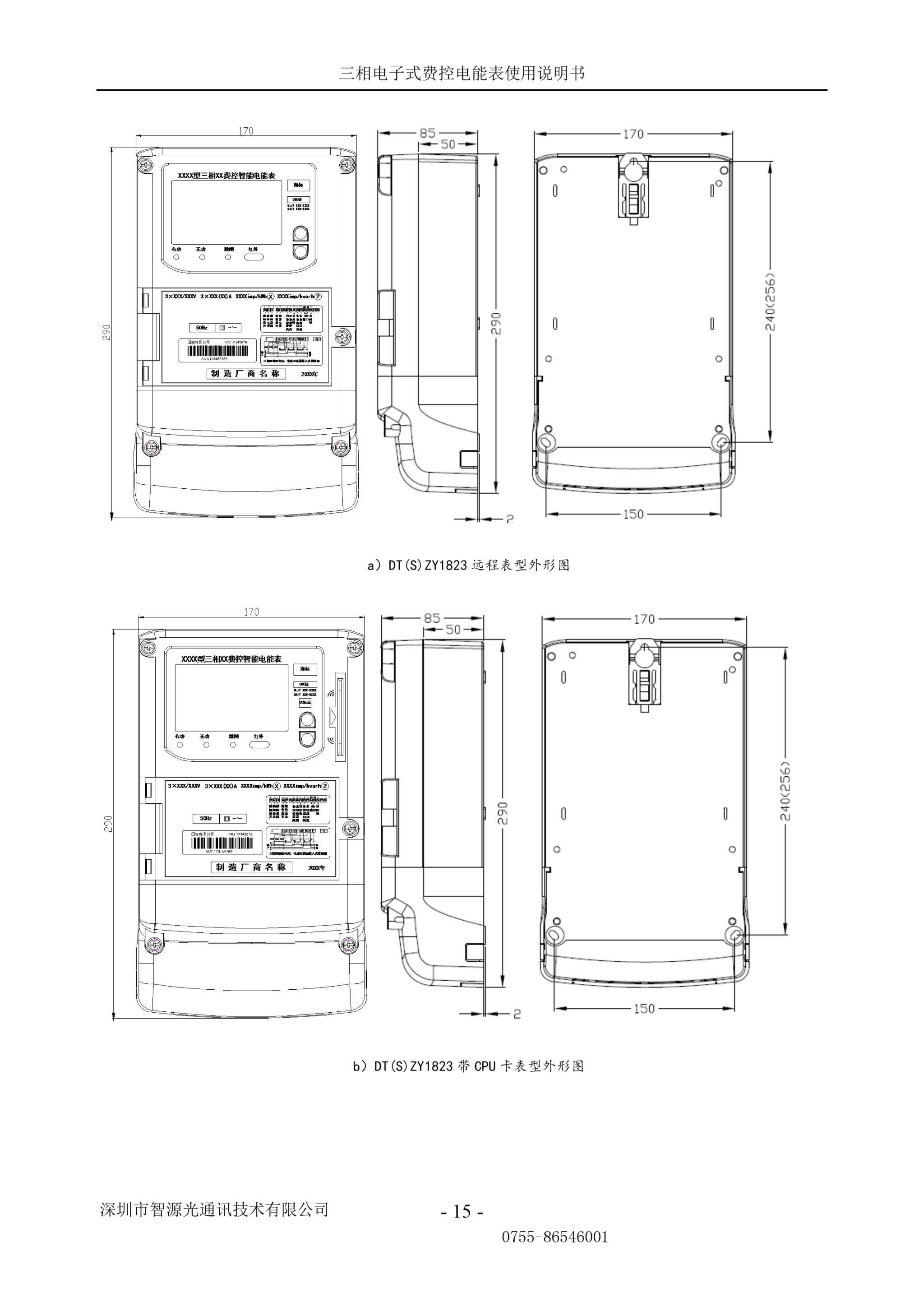

外形尺寸		高×宽×厚＝290mm×170mm×85mm

品牌电表+自组网技术+云台系统

智源光DTZY1823型电能表，均通过国家质量技术监督局送检报告（CPA及型式试验报告），计量精度1级，完全满足国家标准可应用于计量收费。

DT(S)ZY1823 三相电子式费控智能电能表（可扩展模块）

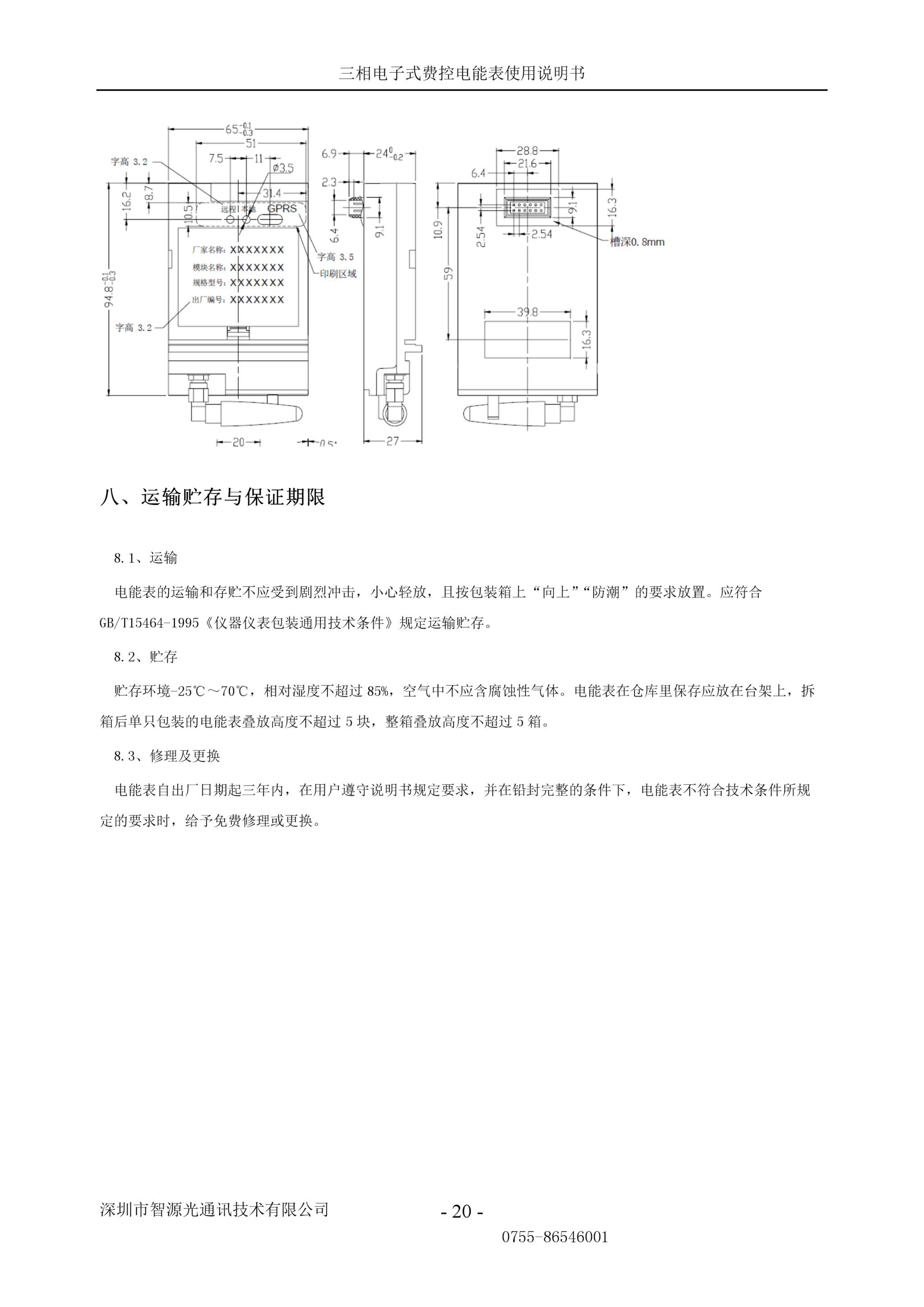

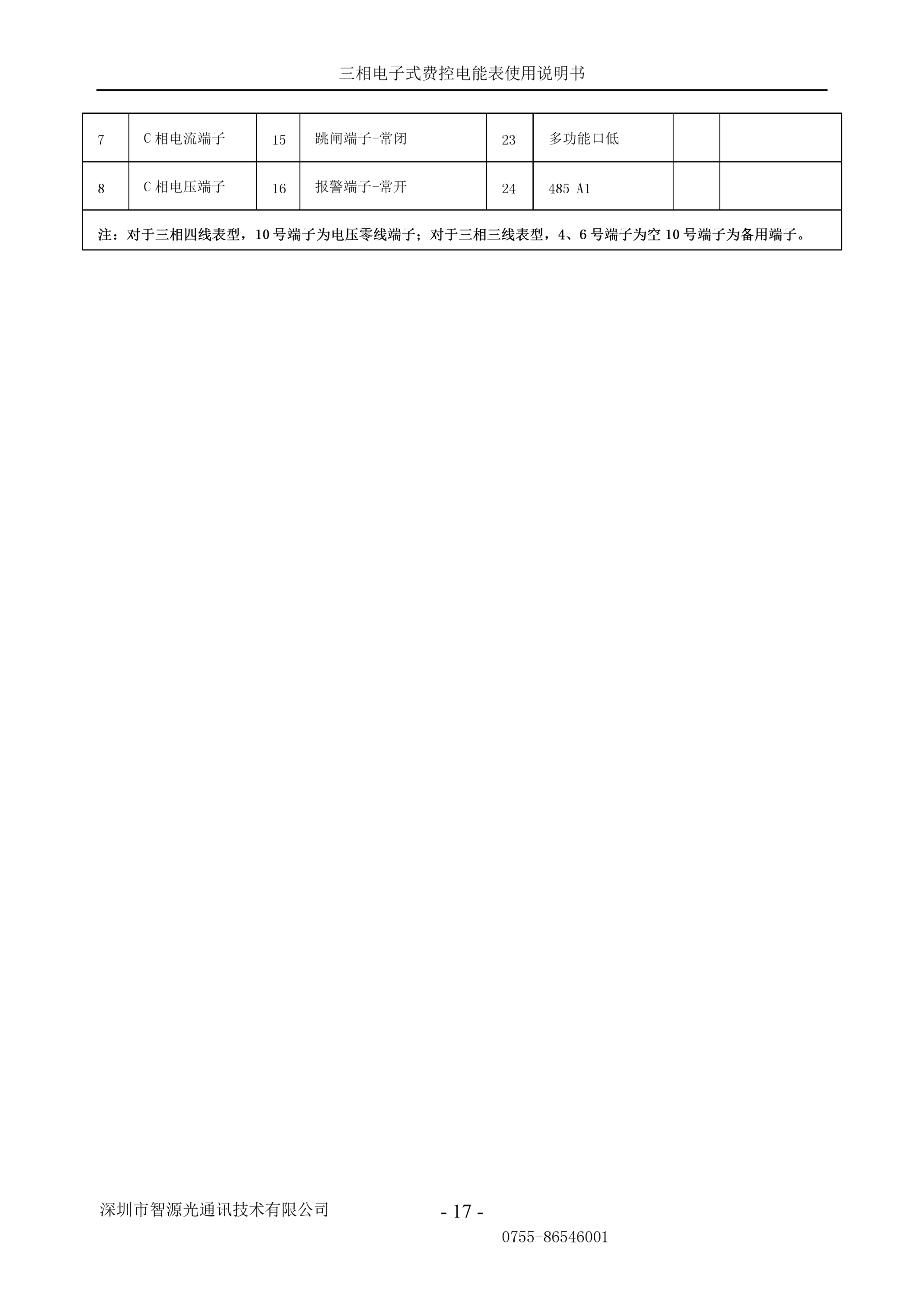

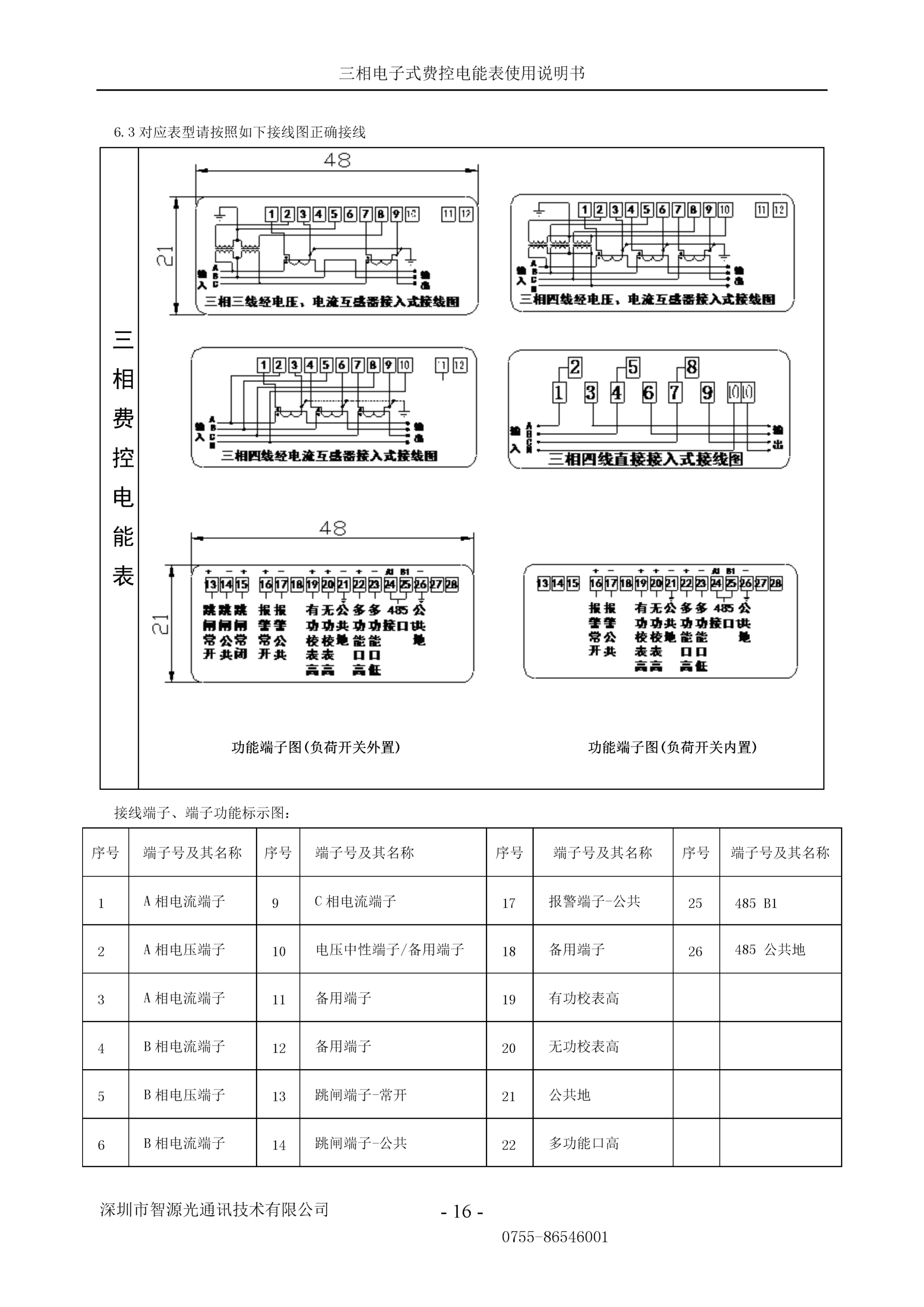

1.可拆卸式无线通信模块结构图及端子接线图解

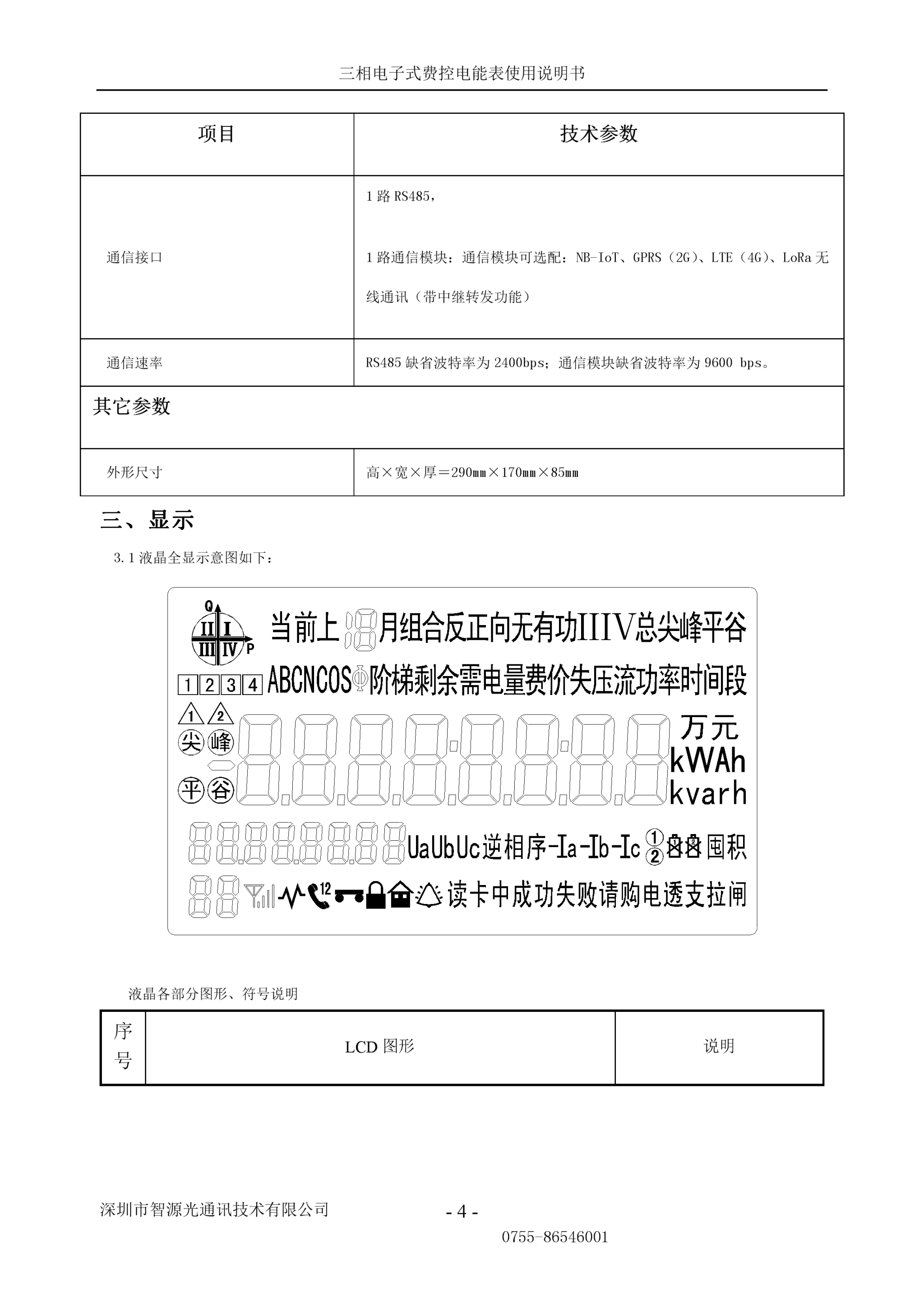

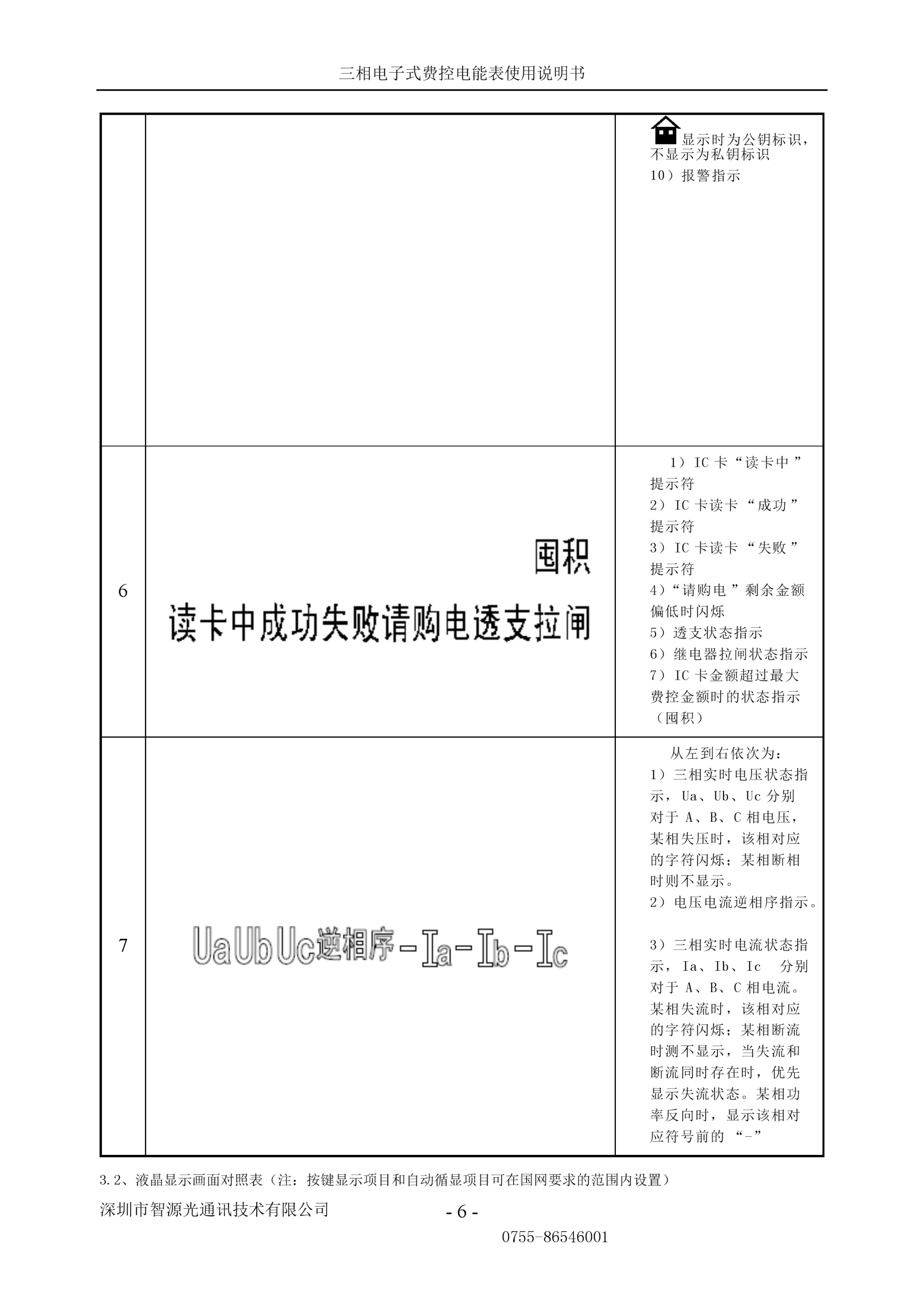

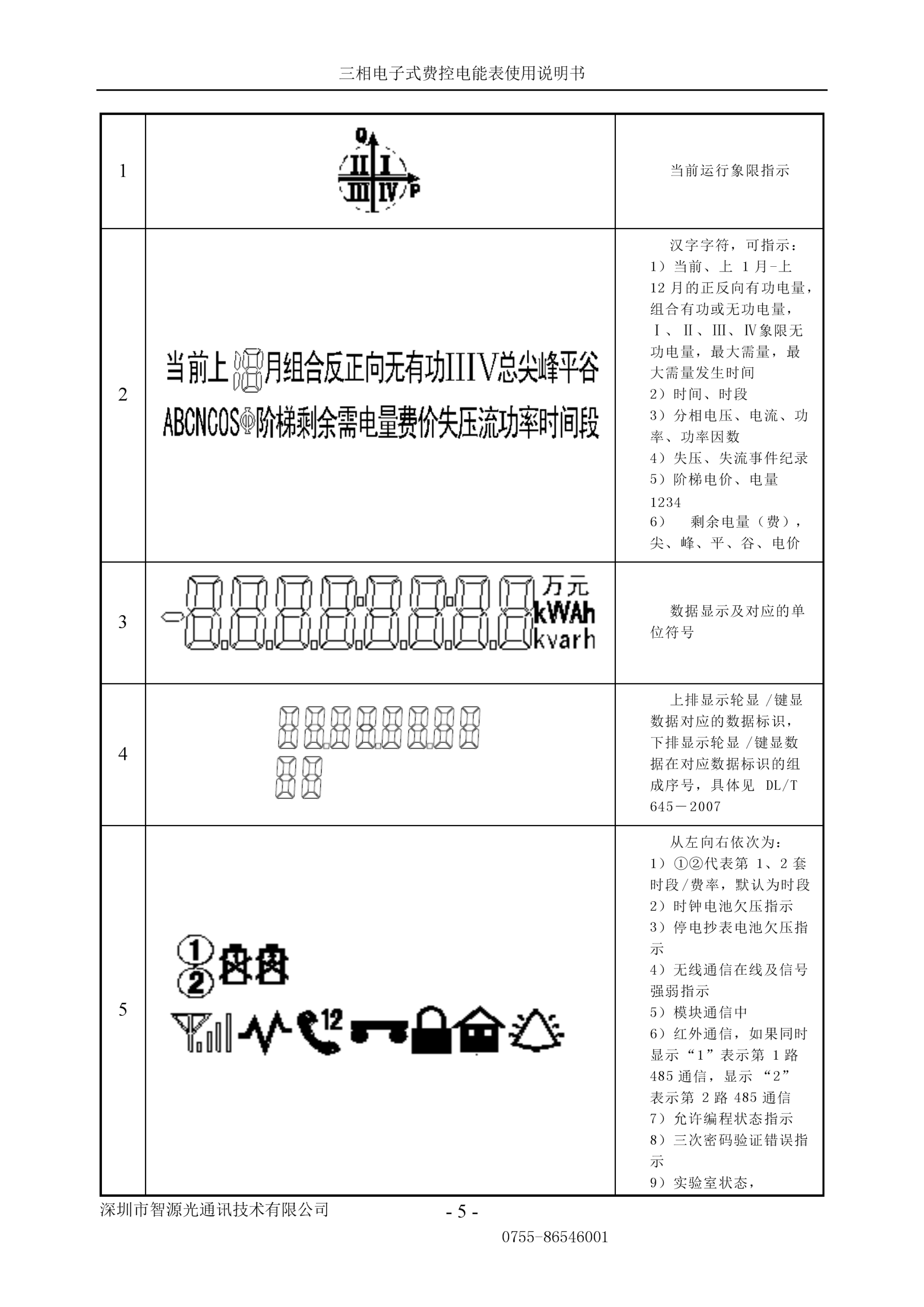

2.表盘液晶屏显示示意图

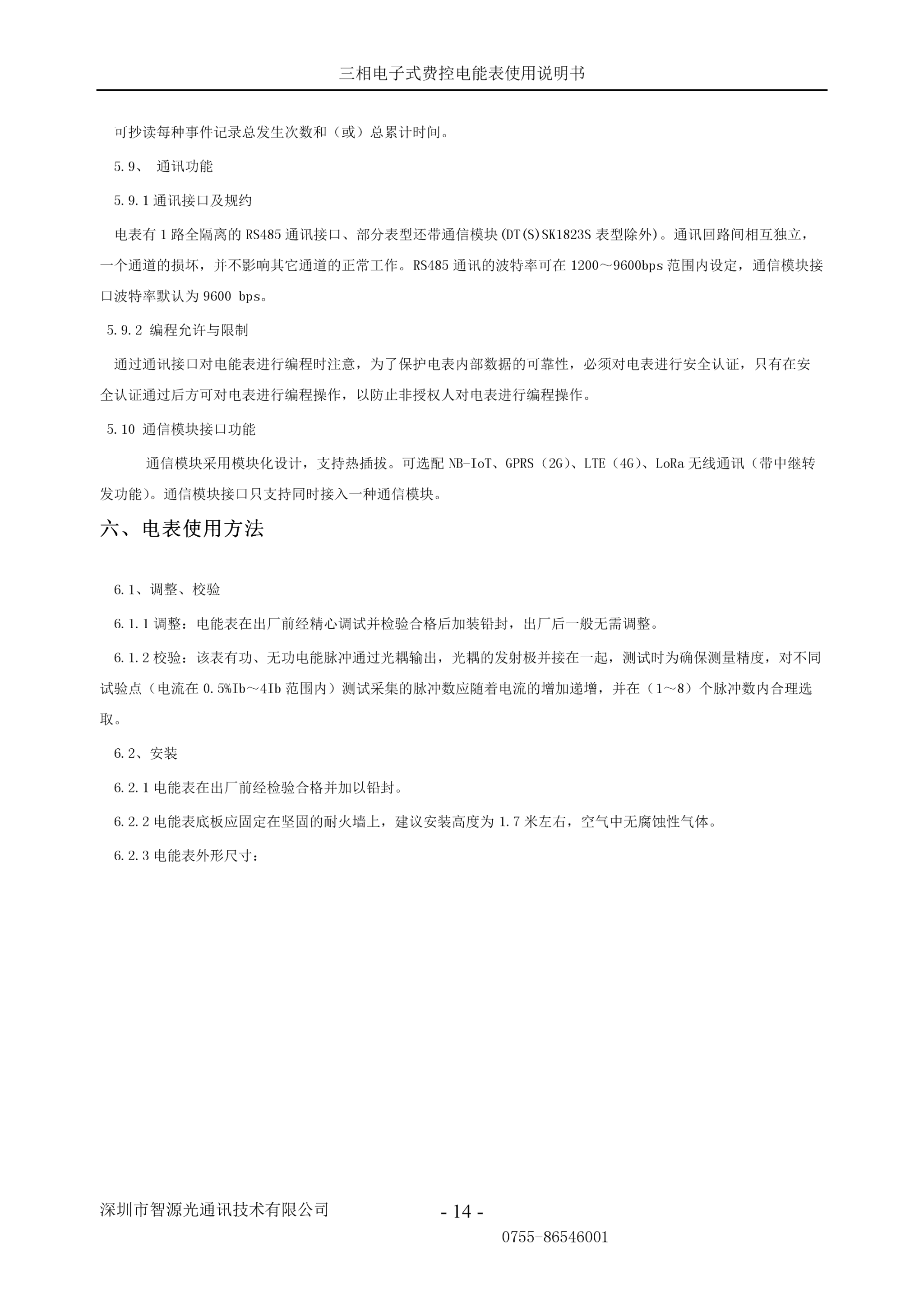

公网无线通信模块指标要求符合通信行业标准YD/T 1214—2006和YD/T 1208—2002的要求。无线通信模块与表计使用标准双排插针进行连接。公网无线通信模块支持LORA、GPRS（2G）、LTE（4G）、NB-IoT等

点击下载完整说明书

关于DTZY1823 三相电子式电能表的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1. 我是工厂业主，想使用分时段计量的电表，这款电表满足吗？

满足，我公司研发生产的三相四线费控智能电能表内置时段功能，可以按“尖、峰、平、谷”大工业时段分段计量。

2.我是广东广州用户，时段设置可以设置成广东广州大工业时段吗？

可以。各地供电局执行的大工业计量时段各有不同，用户在下订单时，可告诉我公司业务人员，电表将会用于哪一个城市，我们将按照您提供的安装电表所在城市供电局的规定，在出厂前设置该地区的大工业时段。时段设置免费。

3.我是工业园业主，想远程管理工业园内几个工厂的三相表，作预付费式系统，这款表能用吗？

可以的，三相四线费控智能电能表内置开关，满足预付费的阀控功能，且有时段计量功能，满足工厂需求的大工业时段计费需求。这款表非常适用工业园区远程智能抄表系统。

4.如果安装了这个电表，停电后，数据还能显示出来吗？

可以的。该款电表内置可充电池，在停电后电池供电工作，在液晶屏上可查看用电数据。
