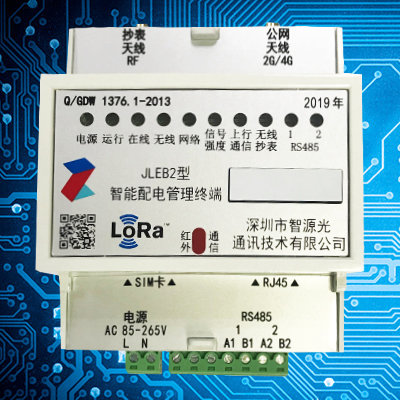

JLEB2型配电管理终端

JLEB2型配电管理终端（以下简称终端）是无线自组网集中抄表系统中的关键设备。能够通过下行信道自动抄收并存储各种具有无线通信功能的智能仪表、采集器或采集模块以及各类无线通信终端的数据，其下行信道可以是无线及RS-485串行通信通道，同时能通过上行信道与主站或手持设备进行数据交换，其上行信道可以是无线公网、网络等通信方式，并且采用模块化设计，可通过更换通信模块直接改变通信方式。

新一代智能型高科技网络预付费电能计量电表

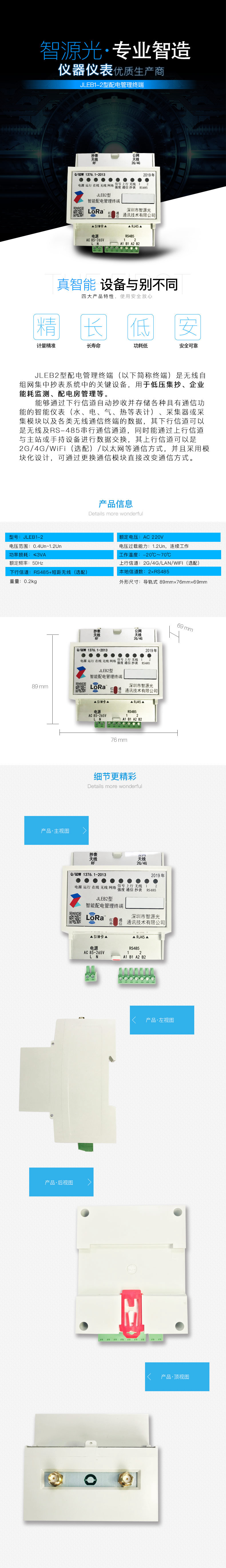

JLEB2型采集器（配电管理终端）功能特点

安装

便捷

精致

小巧

运行

稳定

远距

传输

低耗

长寿

通讯

规约

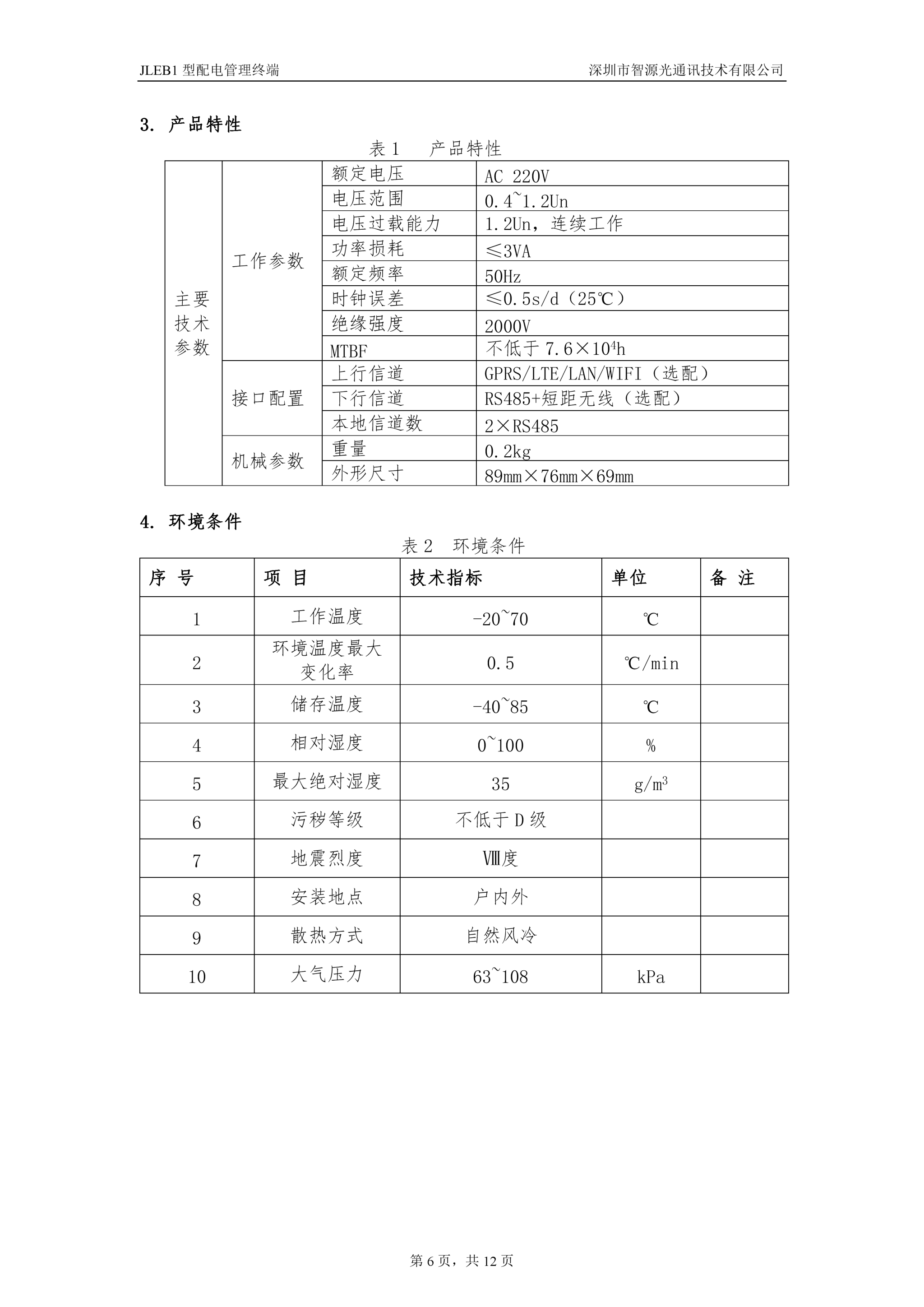

产品参数

主要技术参数	工作参数	额定电压	AC 220V
		电压范围	0.4~1.2Un
		电压过载能力	1.2Un，连续工作
		功率损耗	≤3VA
		额定频率	50Hz
		时钟误差	≤0.5s/d（25℃）
		绝缘强度	2000V
		MTBF	不低于7.6×10⁴h
	接口配置	上行信道	GPRS/LTE/LAN/WIFI（选配）
		下行信道	RS485+短距无线（选配）
		本地信道数	2×RS485
	机械参数	重量	0.2kg
	机械参数	外形尺寸	89mm×76mm×69mm

品牌电表+自组网技术+云台系统

JLEB2型配电管理终端

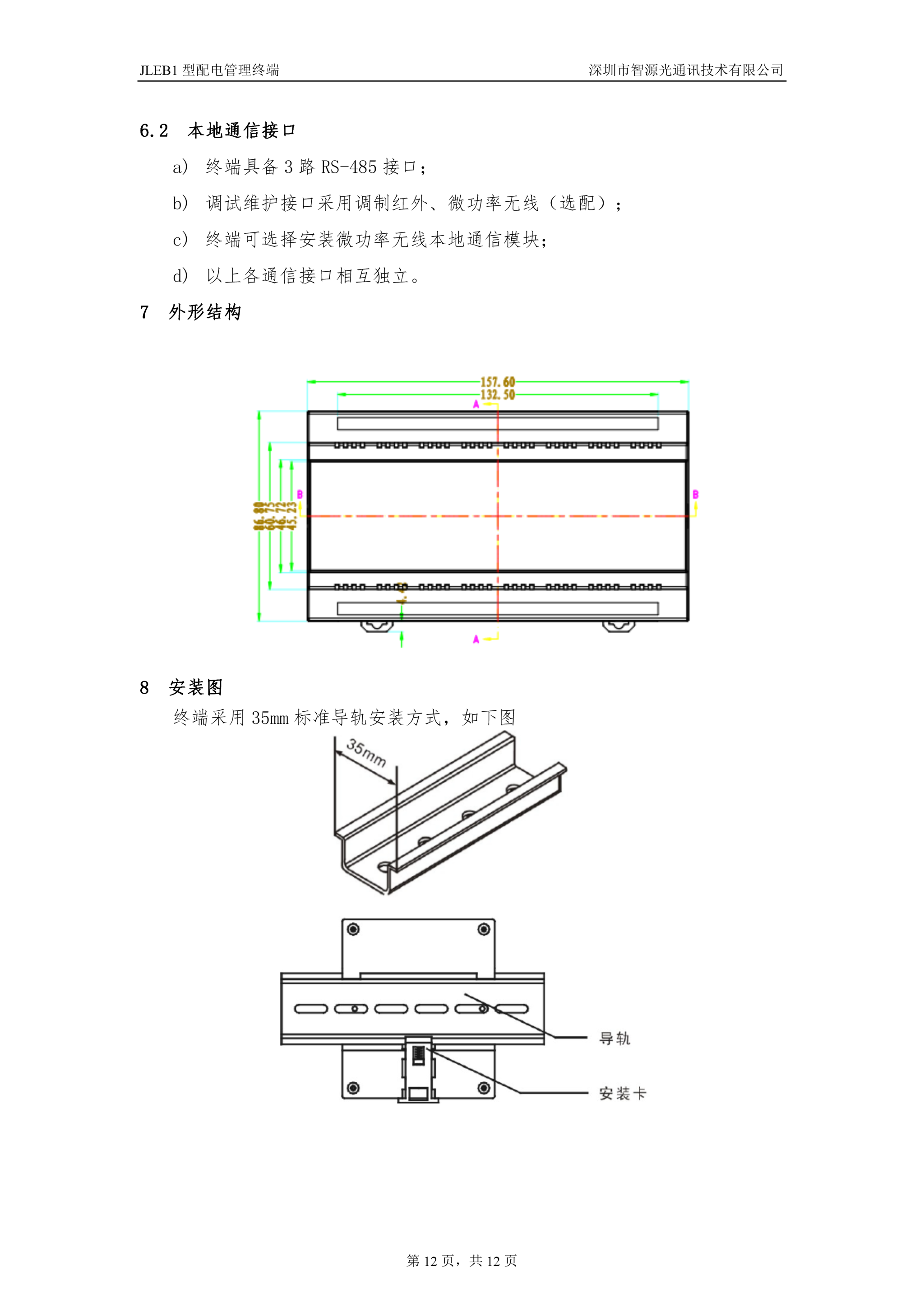

1.JLEB2型配电管理终端产品安装图解图解

2.JLEB2型配电管理终端数据采集方式

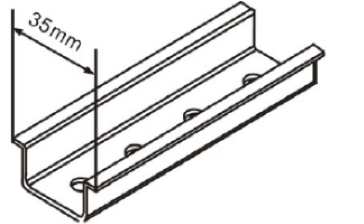

终端采用35mm标准导轨安装方式，如下图

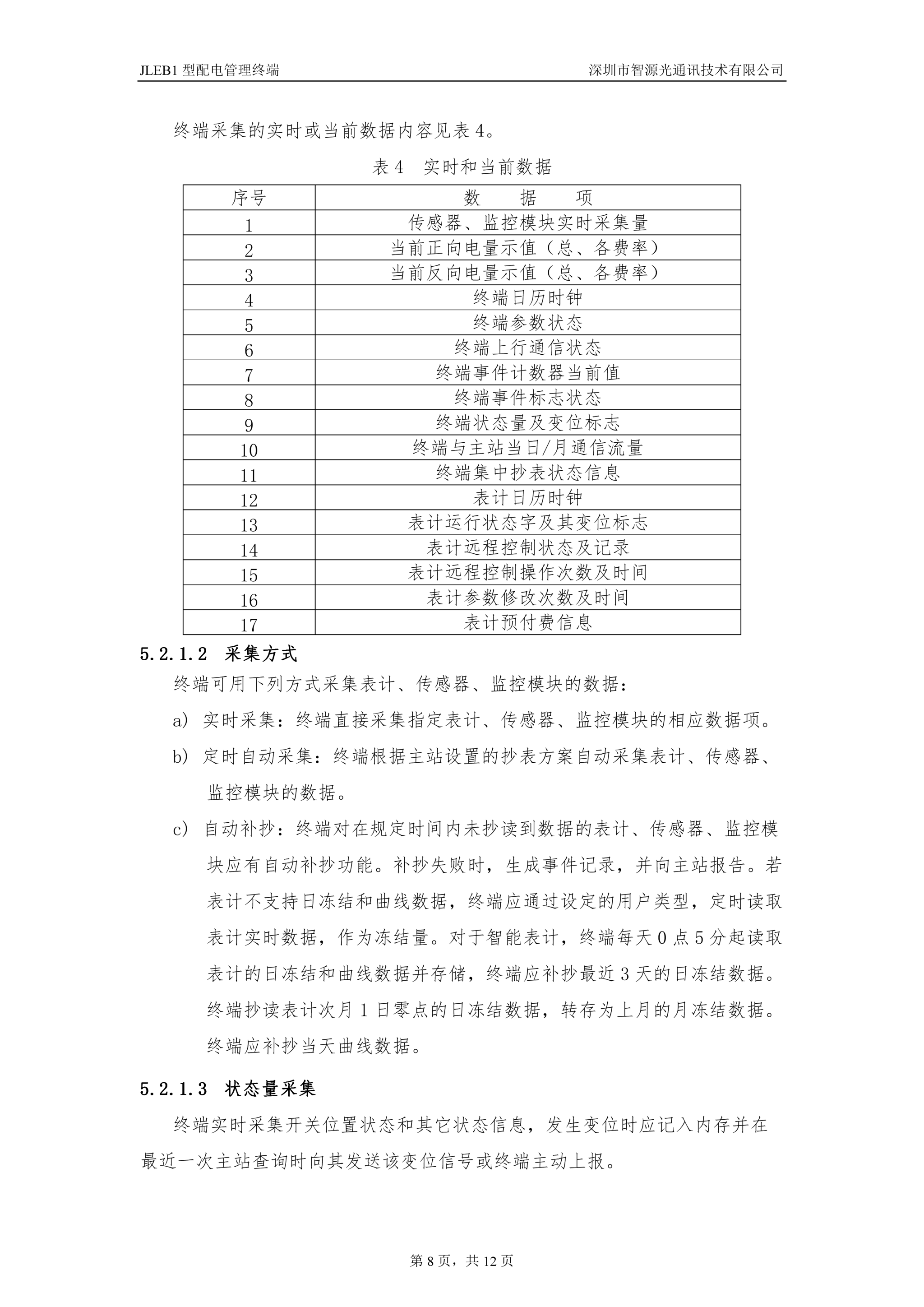

终端可用下列方式采集表计、传感器、监控模块的数据：
a) 实时采集：终端直接采集指定表计、传感器、监控模块的相应数据项。
b) 定时自动采集：终端根据主站设置的抄表方案自动采集表计、传感器、监控模块的数据。
c) 自动补抄：终端对在规定时间内未抄读到数据的表计、传感器、监控模块应有自动补抄功能。补抄失败时，生成事件记录，并向主站报告。若表计不支持日冻结和曲线数据，终端应通过设定的用户类型，定时读取表计实时数据，作为冻结量。对于智能表计，终端每天0点5分起读取表计的日冻结和曲线数据并存储，终端应补抄最近3天的日冻结数据。终端抄读表计次月1日零点的日冻结数据，转存为上月的月冻结数据。终端应补抄当天曲线数据。

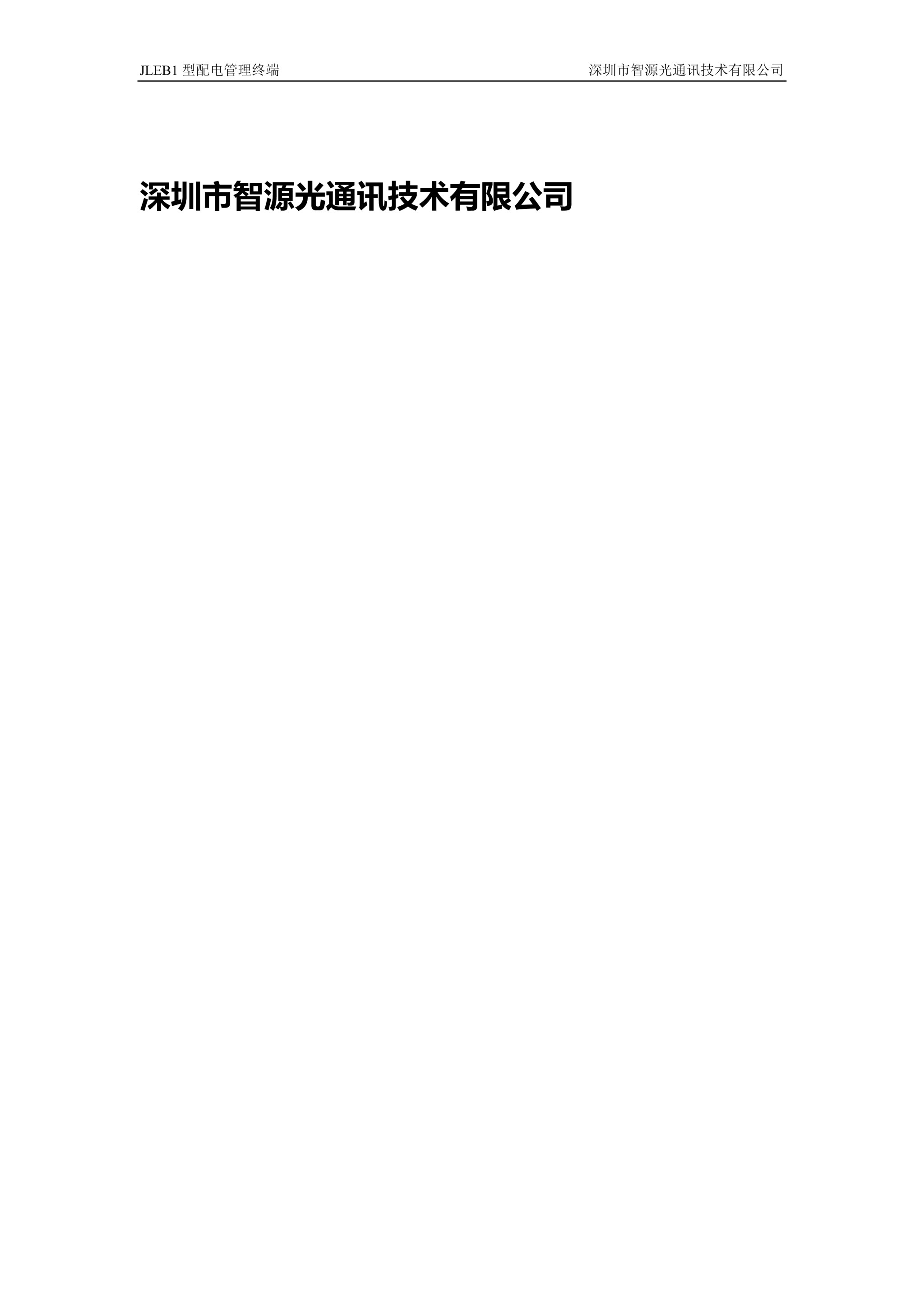

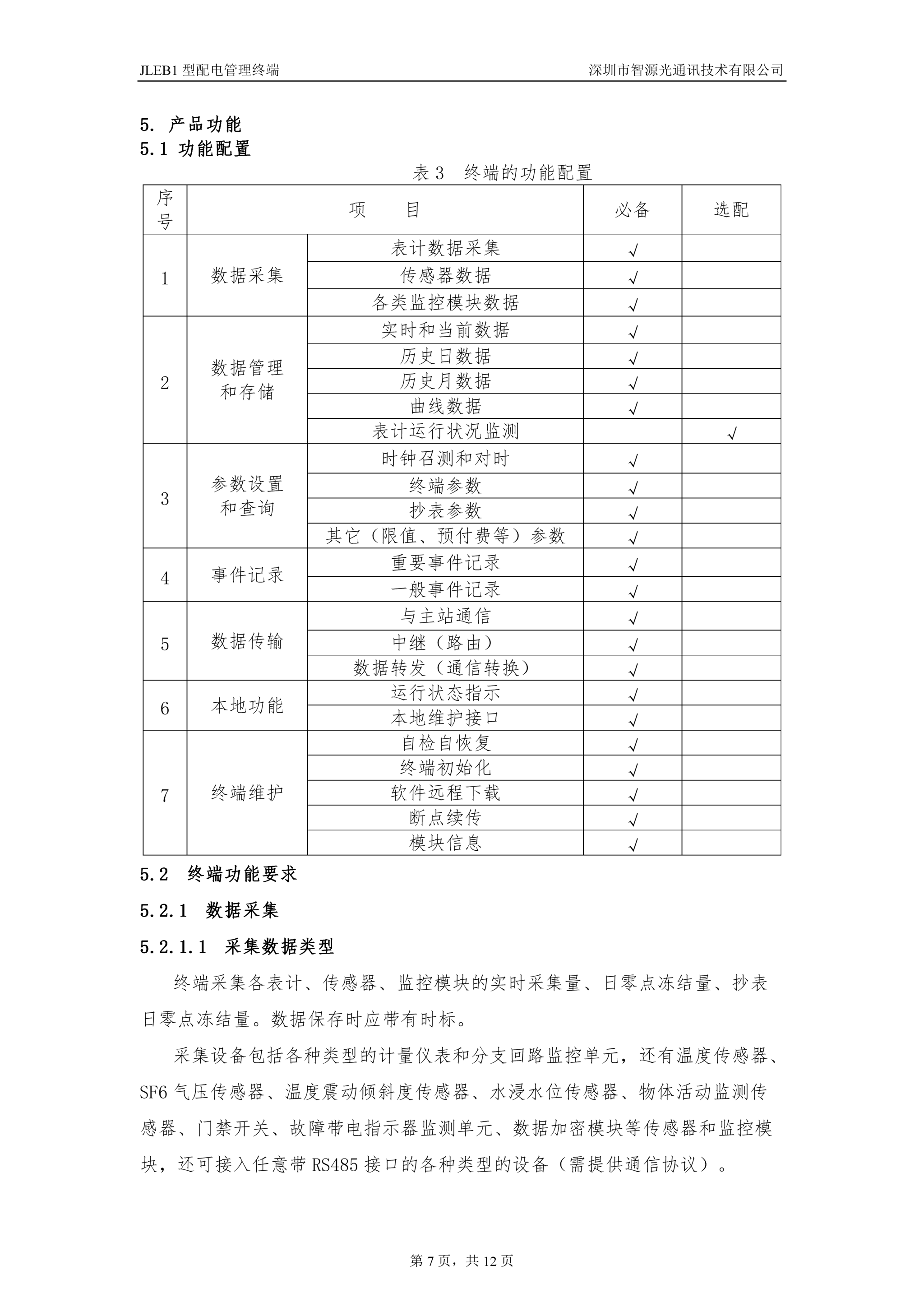

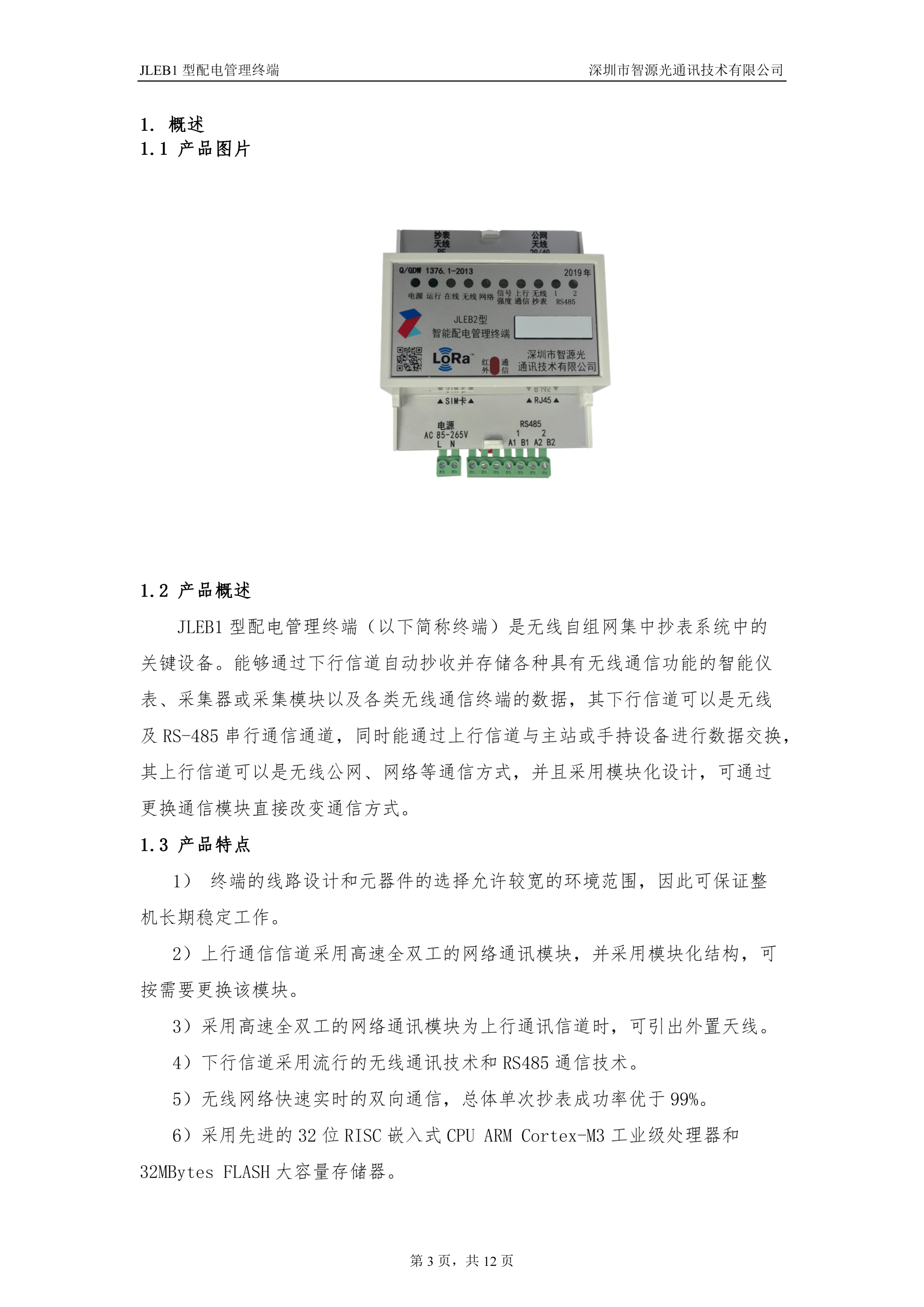

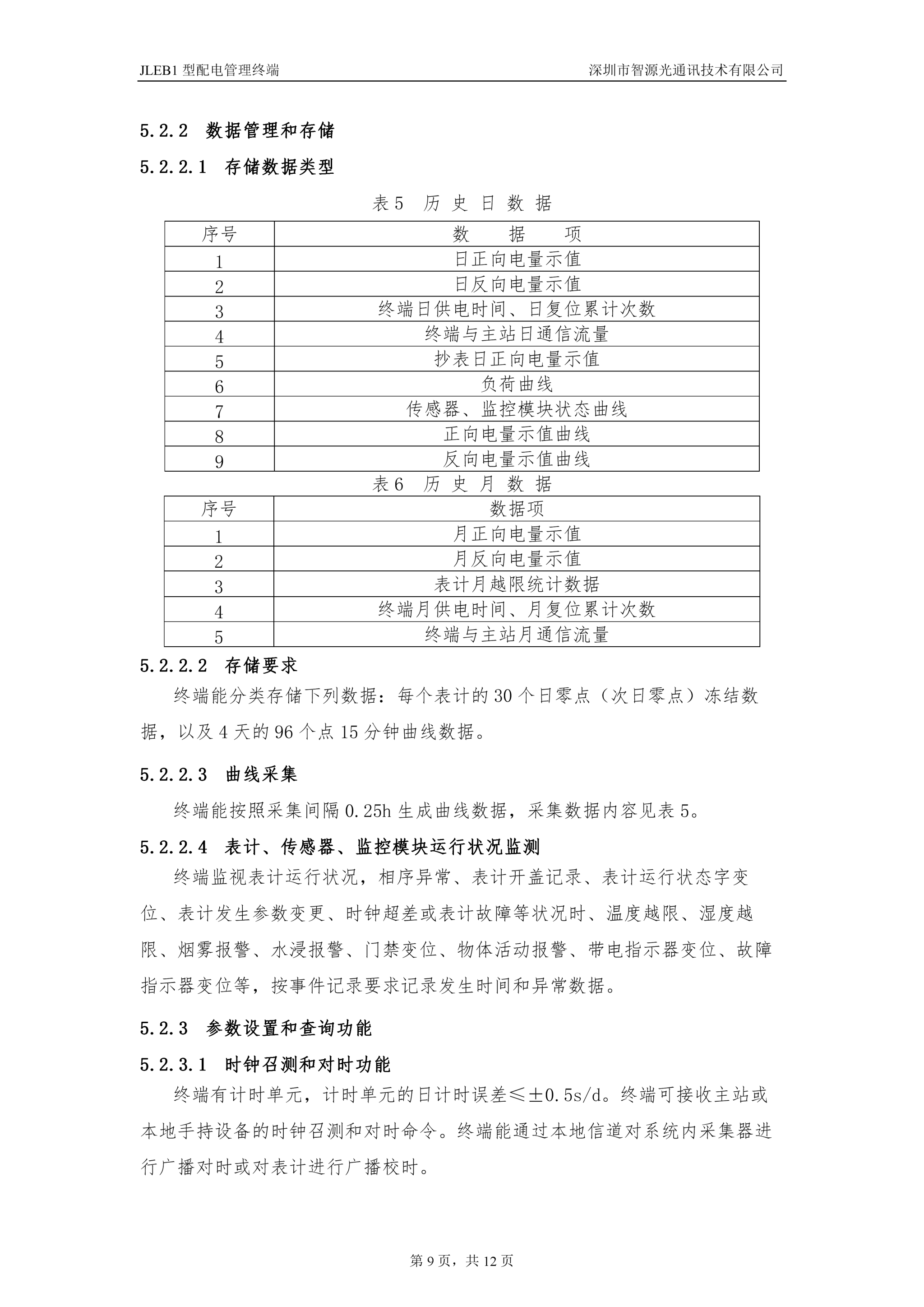

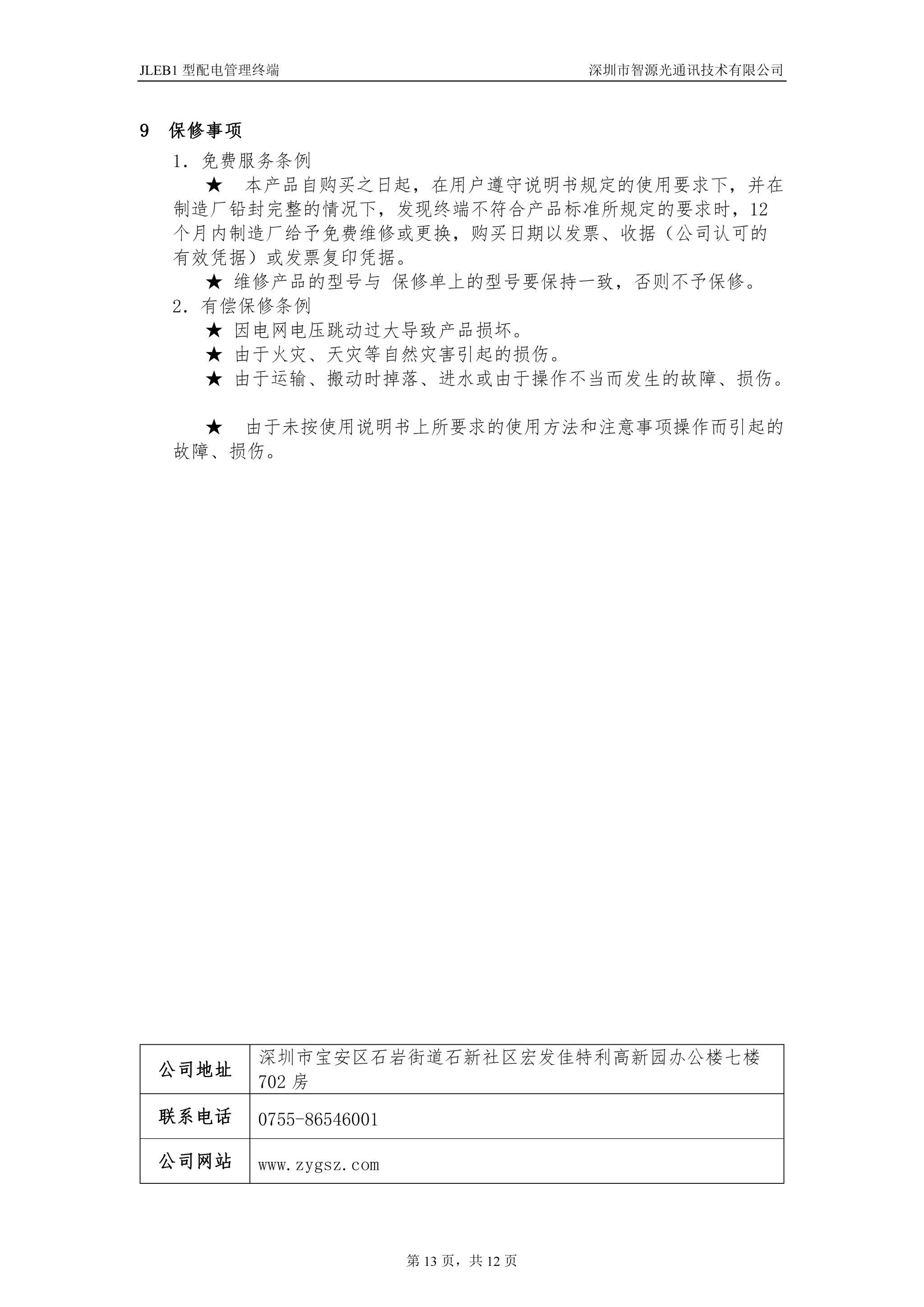

点击下载完整说明书

关于JLEB2集中器的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.有几种通讯方式？

具备2路485接口，支持扩展微功率无线模块、WIFI模块、2G模块、4G模块等多种通讯方式

2.数据抄收成功率高吗？

我们保证百分之百的成功率，我们通讯方案包含RS485、无线、载波、2G、4G、NB等，现场可以选一种或几种配合使用提高抄表成功率。

3.集中器采用哪种安装方式？

采用标准35MM导轨安装。

4.一台导轨式集中器可以采集多少只电表？

本集中器产品单只限额可以采集200只电表。

采用智源光自主研发的智能水电表设备，搭配智能化后台抄表系统，可帮助客户实现各种远程抄表、本地抄表、预付费自动拉合闸等电力管理改造
