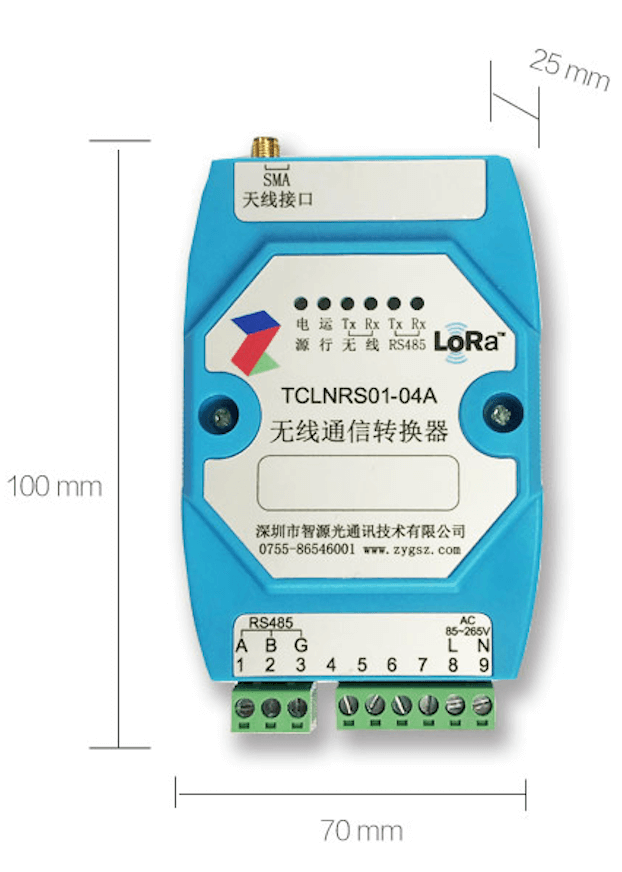

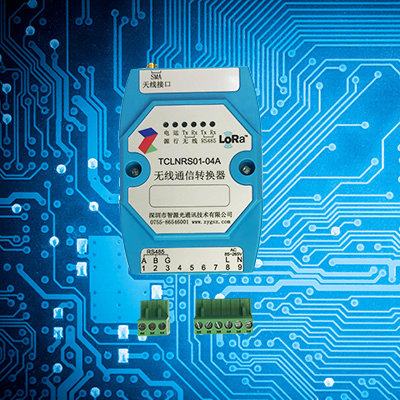

TCLNRS01型无线通信转换器

TCLNRS01型无线通信转换器是一款通信信道转换工具，可将本地通信数据转换为无线通信，采用透明的数据传输机制，即将本地串行通信口或者RS485接口接收到数据不做任何处理发送到无线信道，将无线信道接收到的数据不加处理转发到本地串行通信口或者RS485接口上。并采用数据加密，采用扩频调制技术，具有灵敏度高、通信距离远等优点。

新一代智能型高科技网络预付费电能计量电表

TCLNRS01型无线采集器功能特点

安装

便捷

精致

小巧

直观

指示

远距

传输

低耗

长寿

通讯

规约

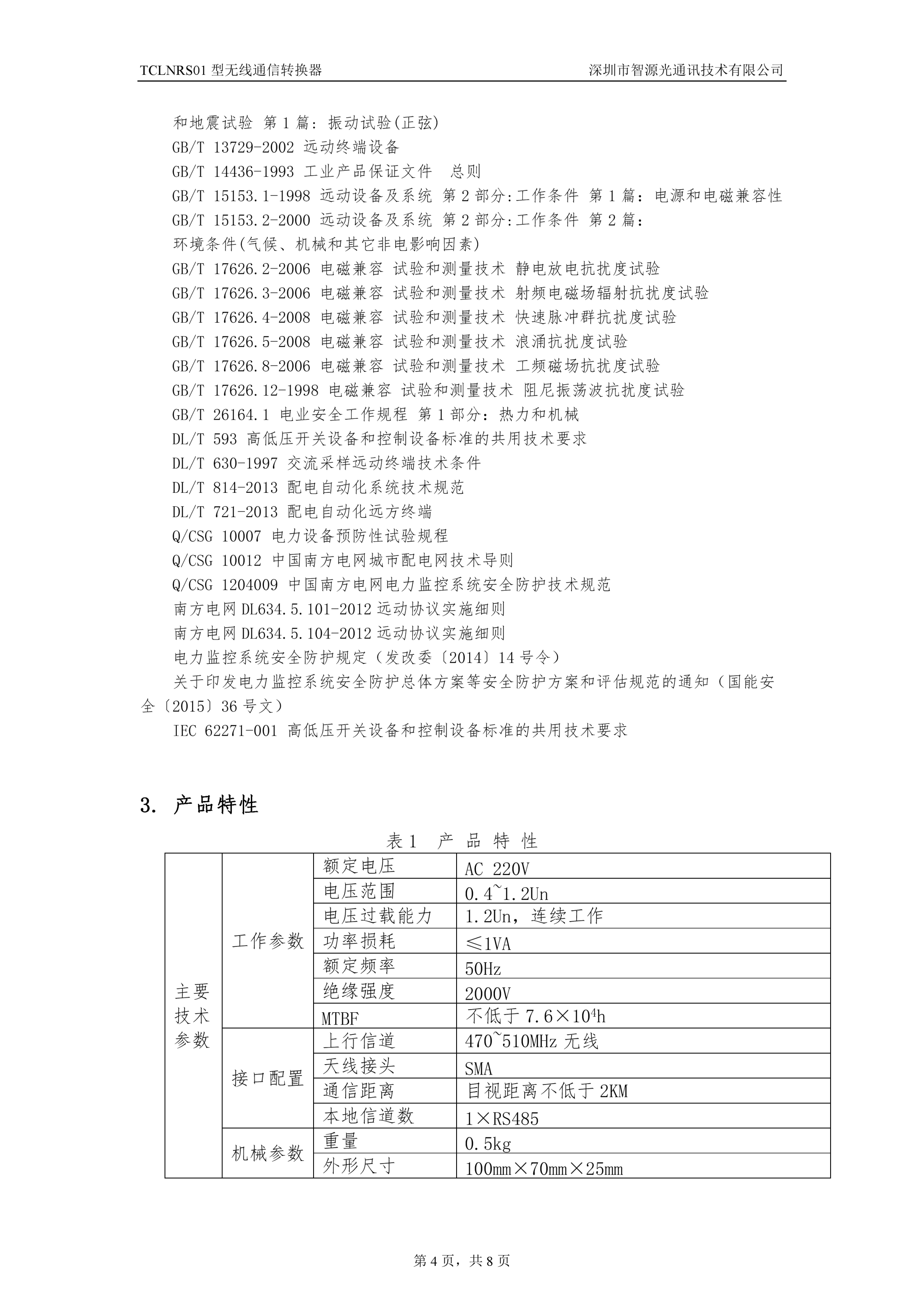

产品参数

主要技术参数	工作参数	额定电压	AC 220V
		电压范围	0.4~1.2Un
		电压过载能力	1.2Un，连续工作
		功率损耗	≤1VA
		额定频率	50Hz
		绝缘强度	2000V
		MTBF	不低于7.6×10⁴h
	接口配置	上行信道	470~510MHz无线
		天线接头	SMA
		通信距离	目视距离不低于2KM
		本地信道数	1×RS485
	机械参数	重量	0.5kg
	机械参数	外形尺寸	100mm×70mm×25mm

品牌电表+自组网技术+云台系统

TCLNRS01型无线通信转换采集器简要说明

1.TCLNRS01型无线通信转换器状态指示解释

2.TCLNRS01型无线通信转换器安装图解

电源灯-常亮表示电源供电正常；
运行灯-频闪表示设备工作正常；
无线TX灯-频闪表示无线信道正在发送数据；
无线RX灯-频闪表示无线信道正在接收数据；
RS485TX灯-频闪表示RS485信道正在发送数据；
RS485RX灯-频闪表示RS485信道正在接收数据。

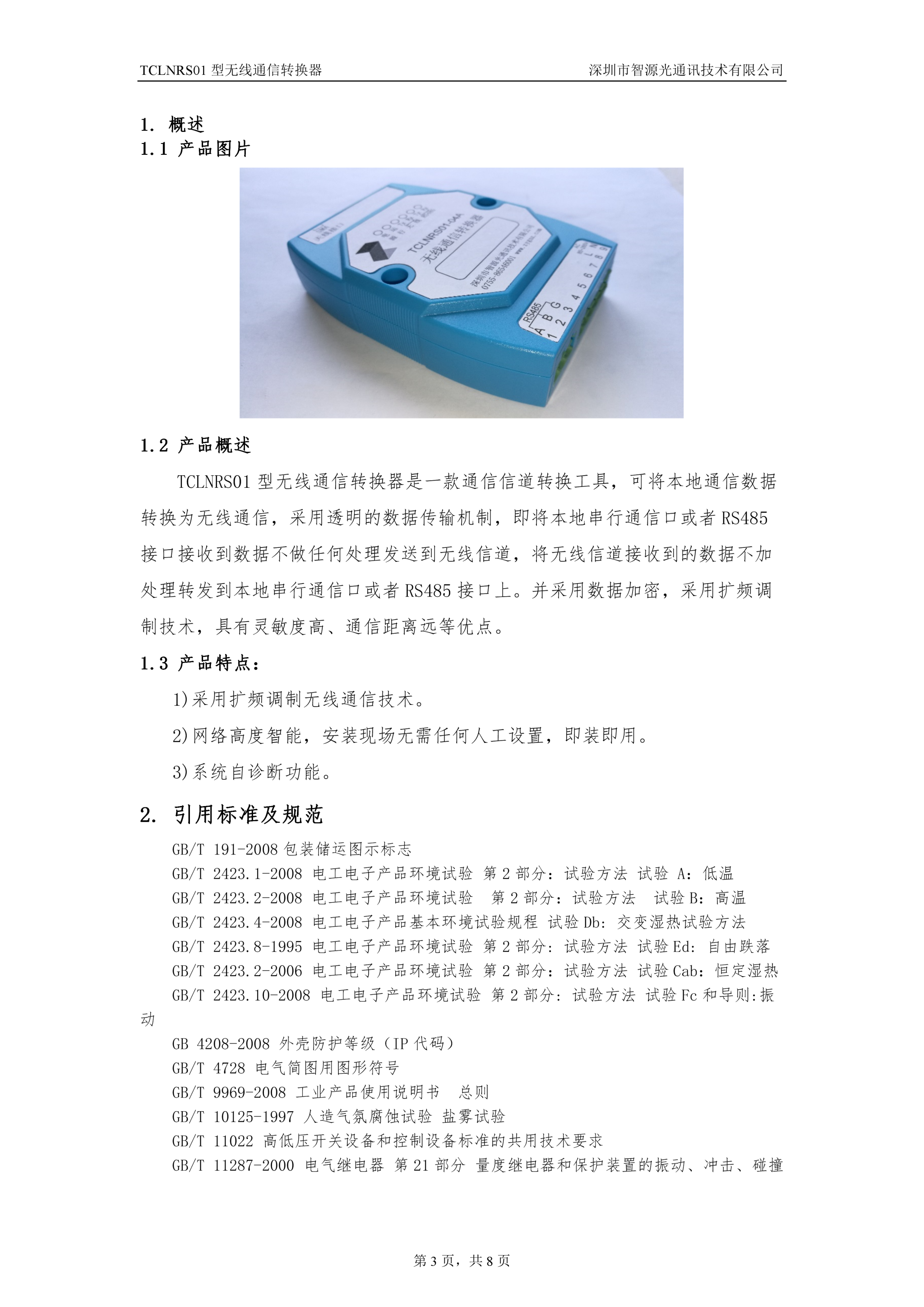

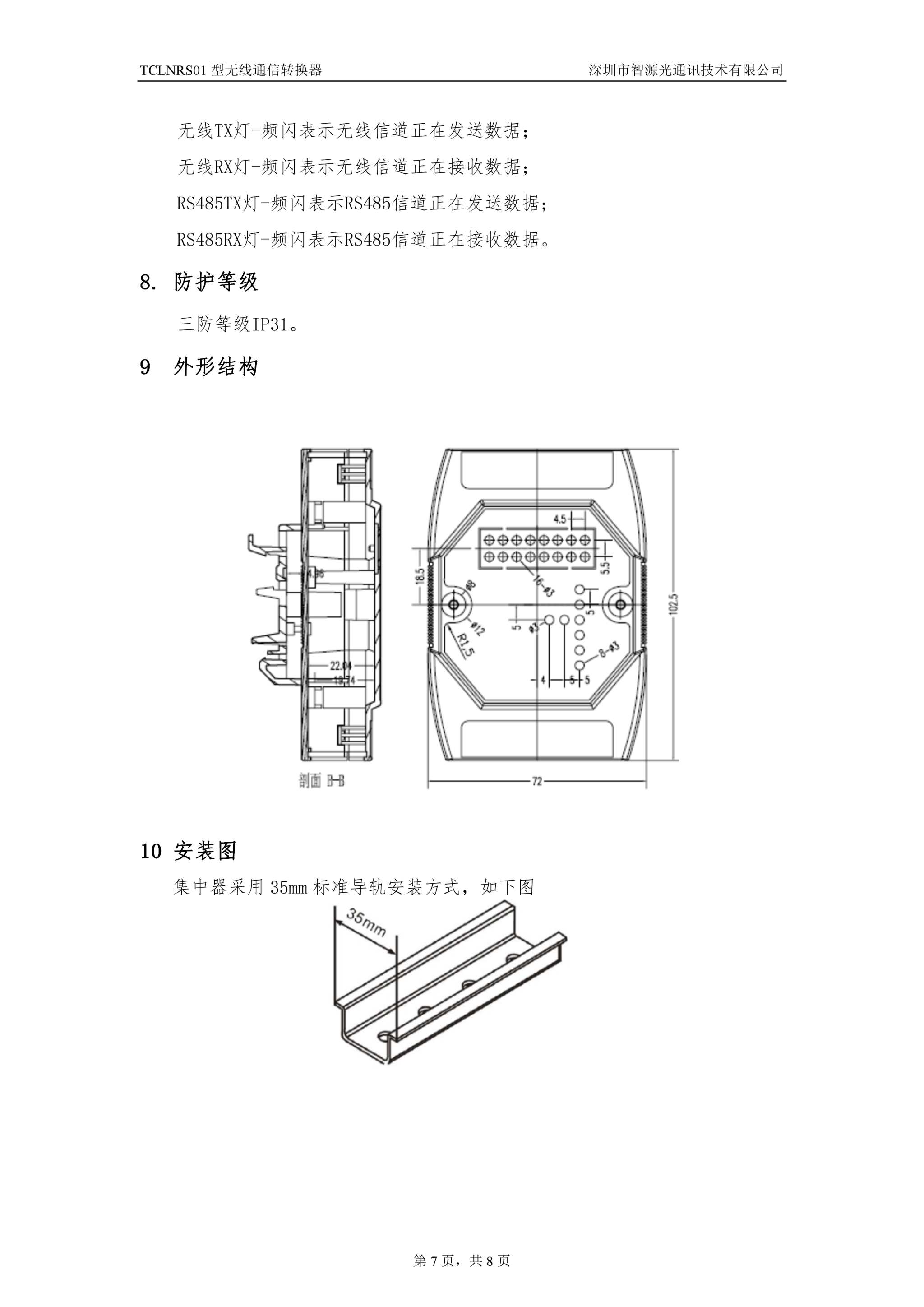

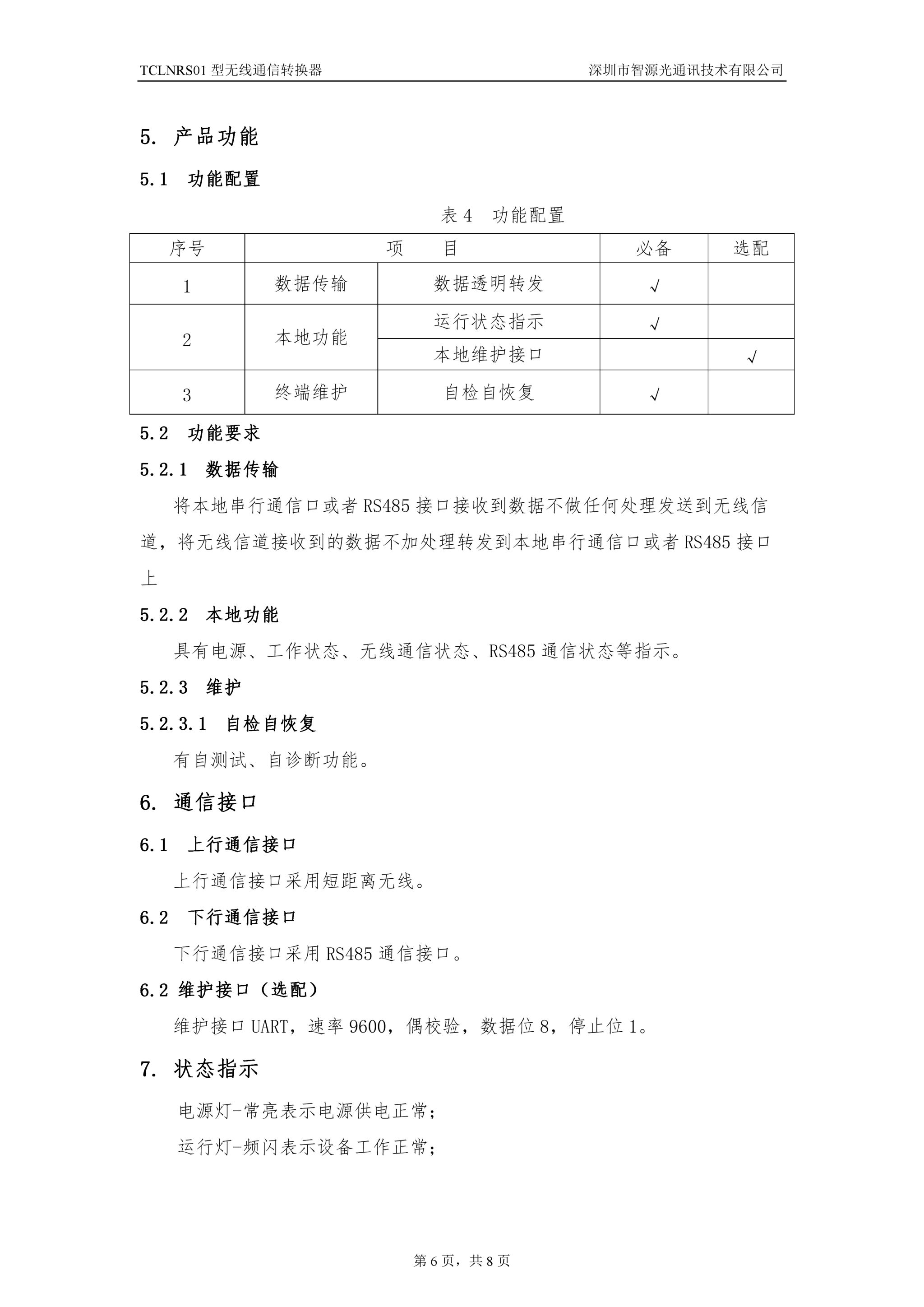

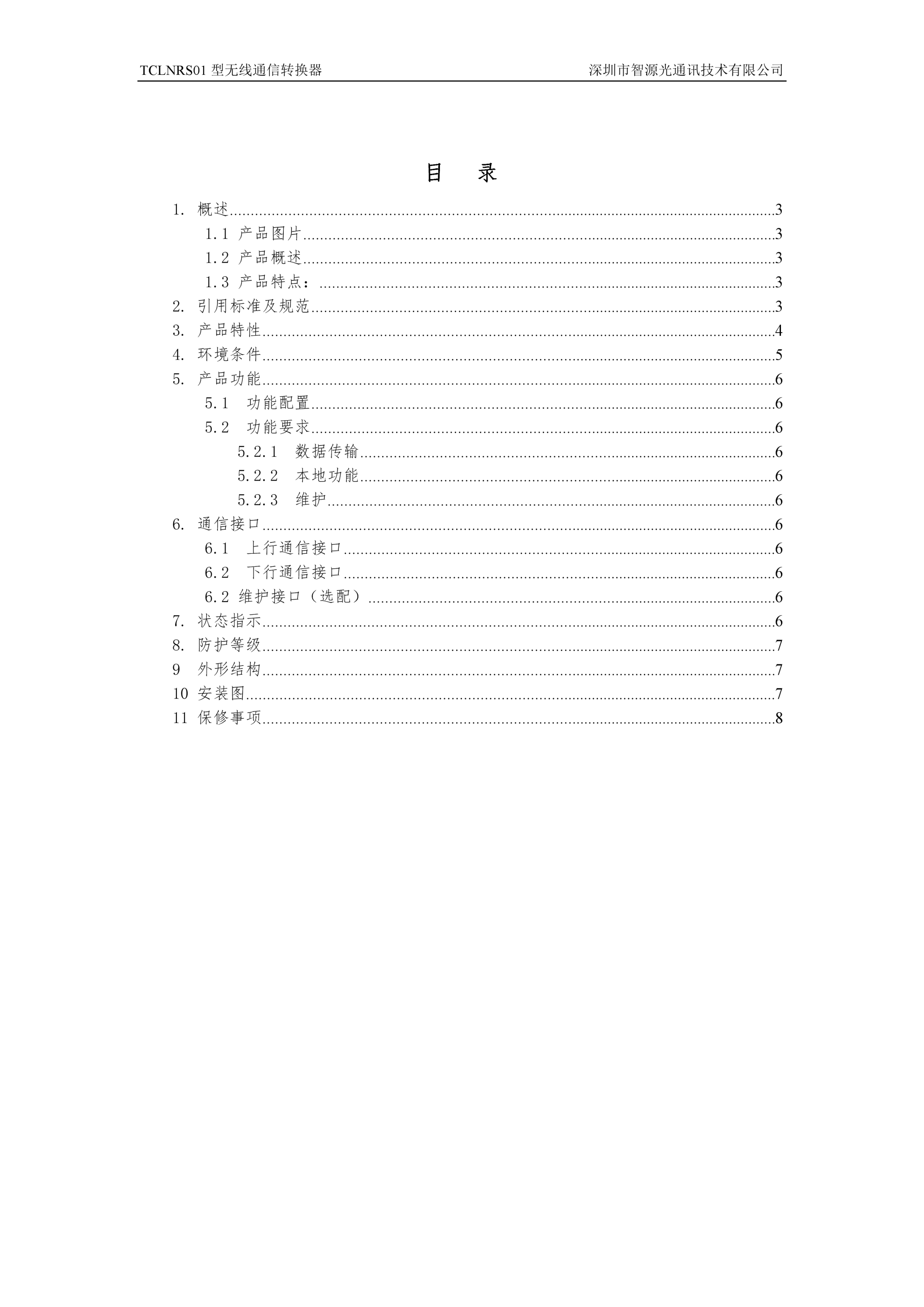

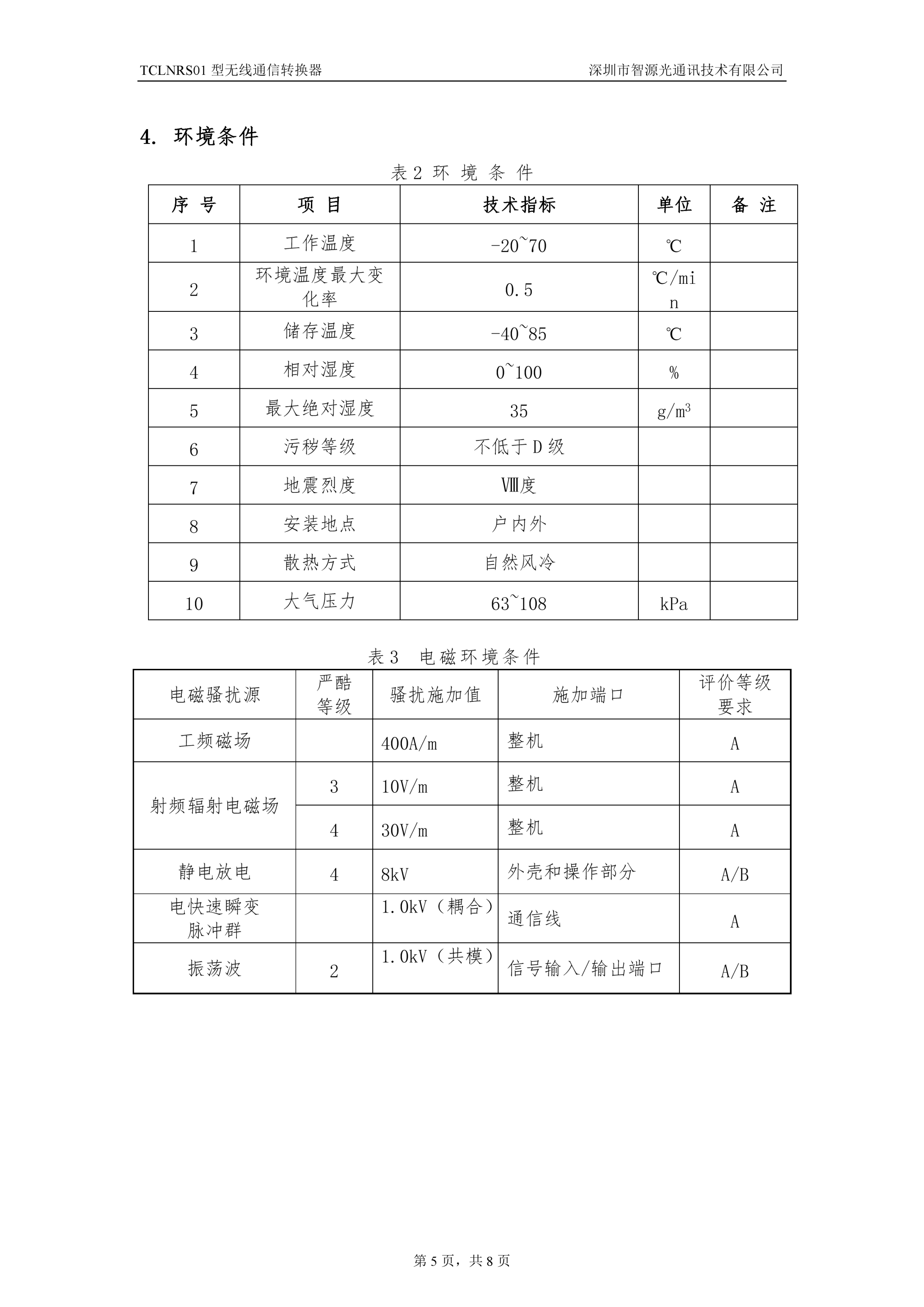

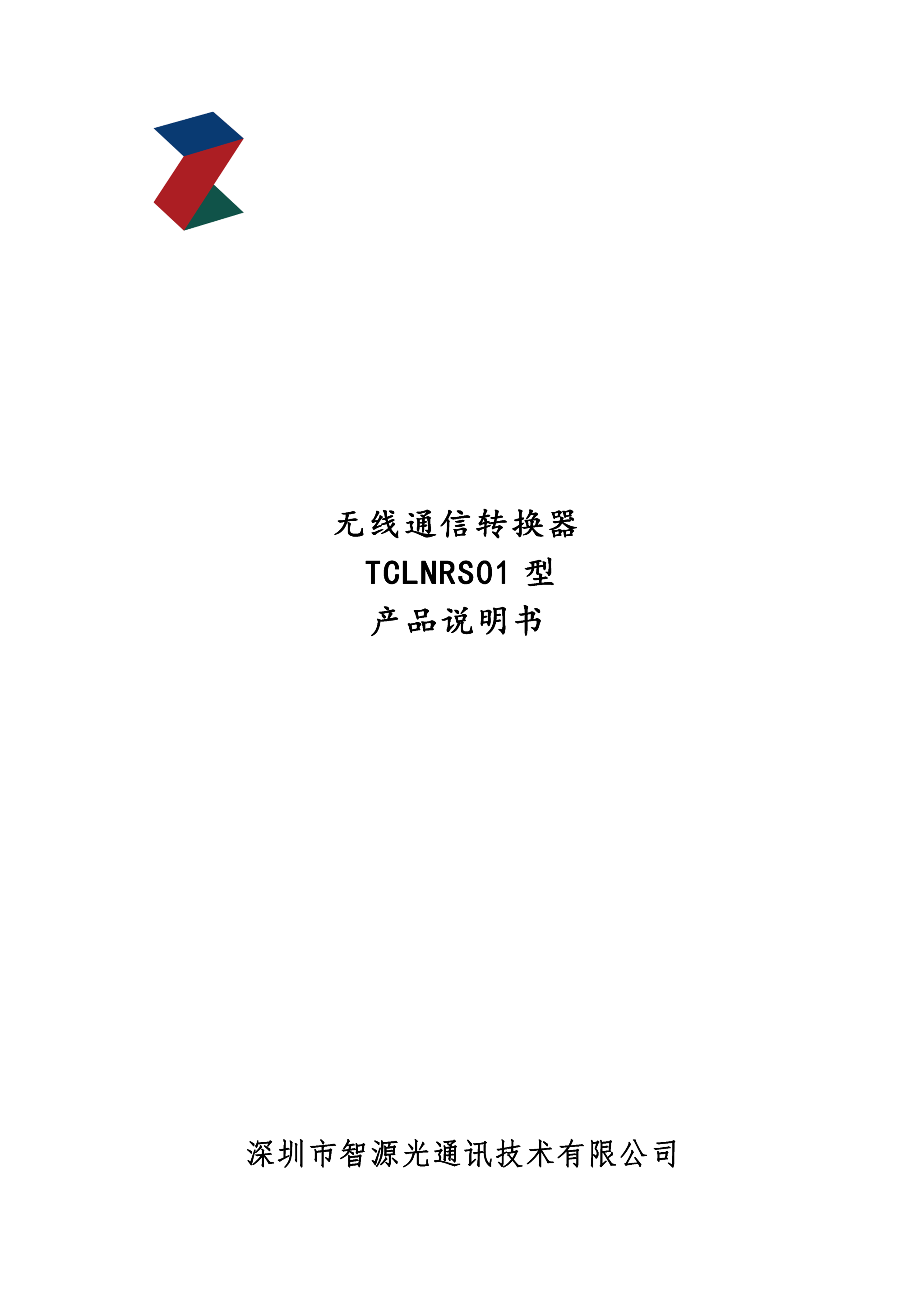

点击下载完整说明书

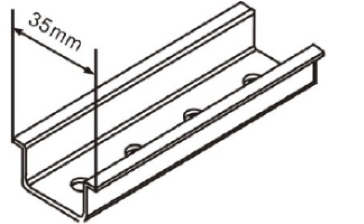

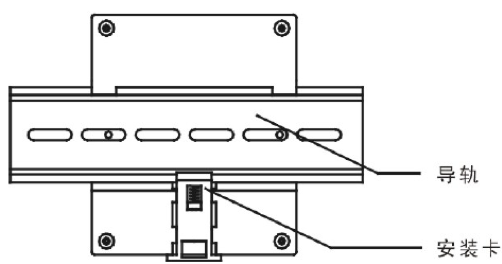

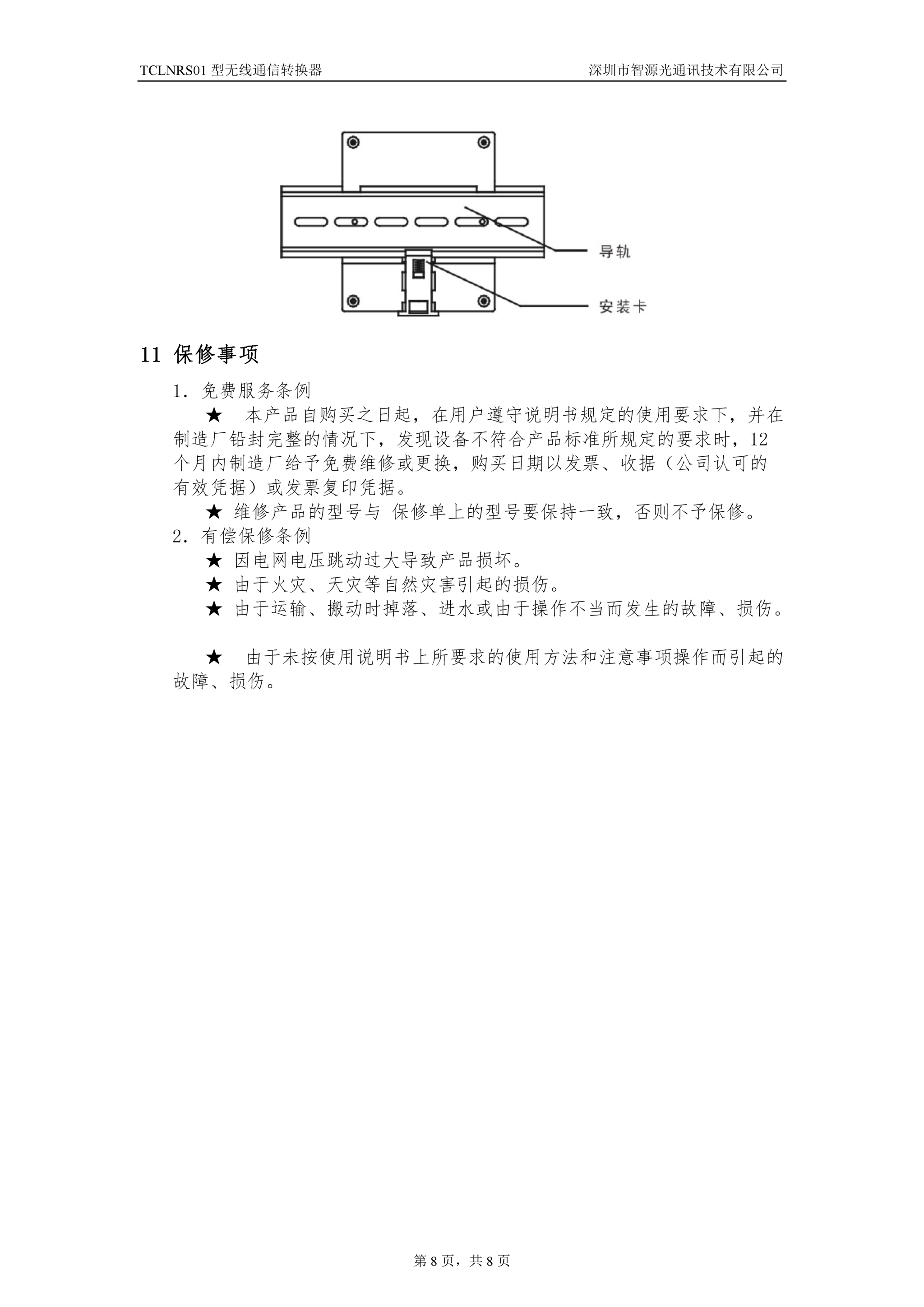

请集中器采用35mm标准导轨安装方式，如下图

关于无线采集器的常见问题

我们专门为您准备了一些常见问题的答案，以方便您快速了解我们的产品。

1.你们的无线采集器可靠吗？

安全可靠，我们的TCLNRS01型无线采集器都是自主研发生产的，具有自主知识产权、多项技术及发明专利，是国家电网和南方电网的供应商之一。

2.这款采集器支持RS485吗？

支持的，该表具备485通讯接口，支持远程自动抄表系统采集数据。

3.这款表尺寸大吗？我的安装空间有点小。

这款采集器的外形体积和其他品牌的无线采集器相比小很多，该表体积小、重量轻、便于安装。

4.这款采集器运行稳定吗？

该款无线采集器通过我们严格的技术测试，运行功耗低，寿命长，无线采集传输性能稳定优秀。

采用智源光自主研发的智能水电表设备，搭配智能化后台抄表系统，可帮助客户实现各种远程抄表、本地抄表、预付费自动拉合闸等电力管理改造
